Инструмент [ЗГКЭ-38-1400]

Артикул:

ЗГКЭ-38-1400

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

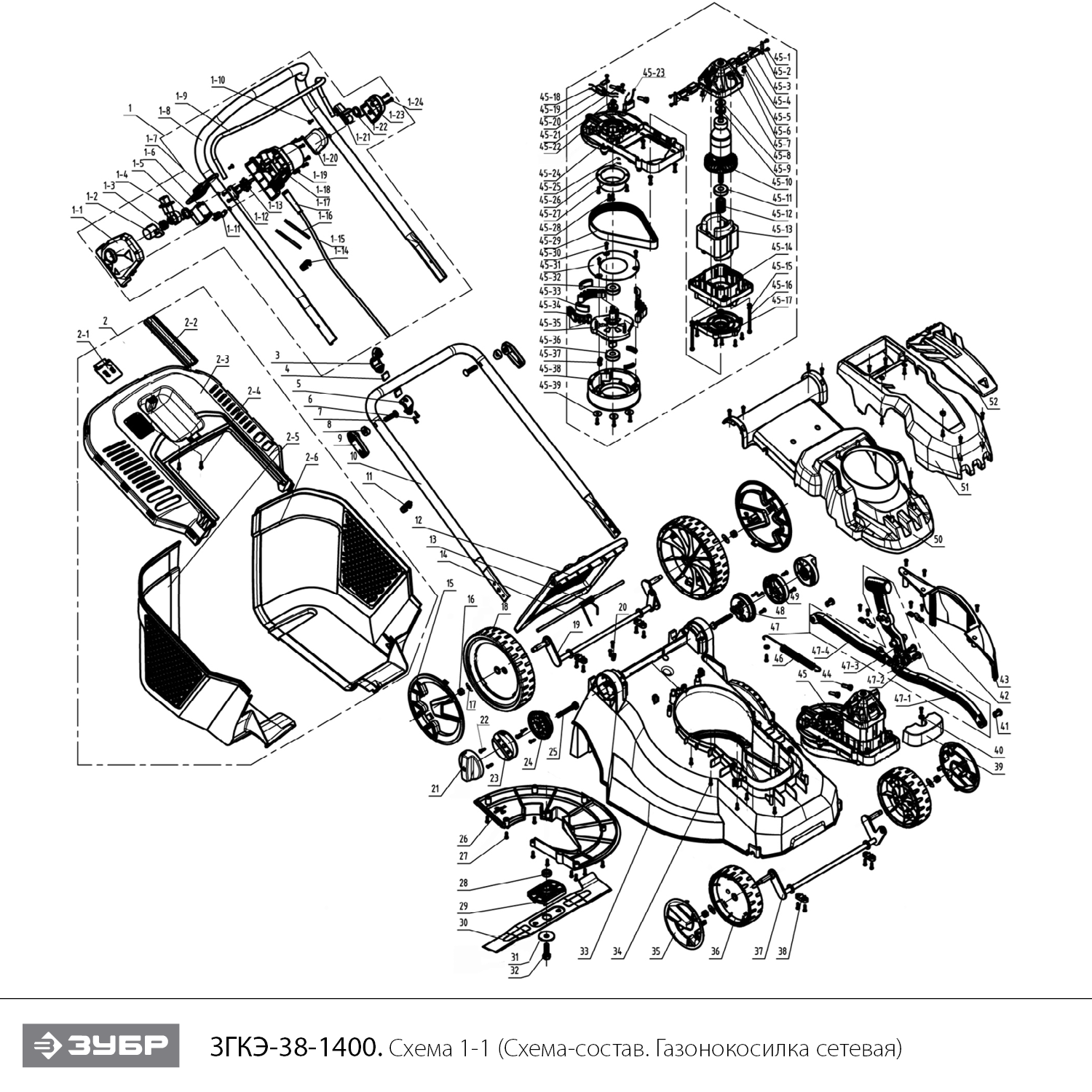

Схема сборки и запчасти Инструмент [ЗГКЭ-38-1400]

№	Наименование	Артикул	Цена
1	Корпус выключателя в сборе	N000-006-803	-	+
1.01	Крышка верхняя корпуса выключателя	N000-006-804	-	+
1.02	Кнопка выключателя	N000-006-805	-	+
1.03	Пружина выключателя	N000-006-626	-	+
1.04	Основание рычага выключателя	N000-006-807	-	+
1.05	Пружина выключателя	N000-006-628	-	+
1.06	Выключатель DA7-10/2,AC250V,16(8)A,5E4	V000-003-222	544.35	+
1.07	Крепление выключателя	N000-006-809	-	+
1.08	Рукоять верхняя	N000-006-810	-	+
1.09	Рычаг выключателя	N000-006-811	-	+
1.10	Саморез 3х10	N000-006-710	-	+
1.12	Пластина прижимная	N000-006-632	-	+
1.13	Провод	N000-006-984	-	+
1.15	Провод	V000-000-563	-	+
1.16	Шнур сетевой	V000-000-564	-	+
1.17	Воротник шнура	N000-006-634	-	+
1.18	Крышка корпуса выключателя нижняя	N000-006-817	-	+
1.20	Крышка рычага выключателя правая	N000-006-819	-	+
1.21	Основание рычага выключателя	N000-006-820	-	+
1.22	Пружина рычага выключателя	N000-006-821	-	+
1.23	Крышка рычага выключателя левая	N000-006-822	-	+
1.24	Саморез 4х20	N000-006-715	-	+
2	Травосборник	N000-006-824	-	+
2.1	Индикатор заполненности травосборника	N000-006-825	-	+
2.2	Ручка травосборника	N000-006-826	-	+
2.3	Крышка травосборника верхняя	N000-006-827	-	+
2.5	Крышка травосборника правая	N000-006-829	-	+
2.6	Крышка травосборника левая	N000-006-830	-	+
3	Прижим провода	N000-006-831	-	+
4	Шайба прижима провода	N000-006-832	-	+
5	Крышка прижима провода нижняя	N000-006-833	-	+
6	Саморез 3х15	N000-006-834	-	+
7	Болт с квадратной головкой	N000-006-835	-	+
8	Шайба	N000-006-640	-	+
9	Рычаг	N000-006-837	-	+
10	Рукоять нижняя	N000-006-838	-	+
11	Прижим провода	N000-006-815	-	+
12	Крышка задняя	N000-006-840	-	+
13	Пружина задней крышки	N000-006-841	-	+
14	Вал задней крышки	N000-006-842	-	+
15	Колпак заднего колеса	N000-006-843	-	+
16	Самоконтрящаяся гайка	N000-006-775	-	+
17	Шайба	N000-006-684	-	+
18	Колесо заднее	N000-006-846	-	+
19	Вал задних колес в сборе	N000-006-847	-	+
20	Прижим шнура	N000-006-631	-	+
21	Рычаг	N000-006-849	-	+
23	Шестерня регулировочная левая	N000-006-851	-	+
24	Шестерня фиксированная левая	N000-006-852	-	+
25	Винт M8х55	N000-006-737	-	+
26	Направляющая	N000-006-854	-	+
28	Втулка выходного вала	N000-006-856	-	+
29	Пластина ножа установочная	N000-006-857	187.79	+
30	Нож газонокосилки L375 474 532 YAT	N000-006-858	707.22	+
31	Защелка ножа	N000-006-859	-	+
32	Болт крепления ножа	N000-006-669	-	+
33	Корпус	N000-006-861	5 033.53	+
34	Саморез 5х16	N000-006-733	-	+
35	Колпак переднего колеса	N000-006-863	-	+
36	Колесо переднее	N000-006-864	-	+
37	Вал переднего колеса в сборе	N000-006-865	-	+
38	Пластина крепления вала переднего	N000-006-866	-	+
39	Груз-балансир	N000-006-867	-	+
42	Зажим	N000-006-870	-	+
43	Крышка боковая	N000-006-871	-	+
44	Штифт	N000-006-872	-	+
45	Двигатель в сборе	V000-000-565	-	+
45.01	Винт M3х12	N000-006-746	-	+
45.02	Зажим щеткодержателя	N000-006-674	-	+
45.03	Щетка графитовая (пара) 6х11х18	N000-006-875	673.51	+
45.04	Щеткодержатель (пара)	N000-006-672	387.51	+
45.05	Гайка	N000-006-680	-	+
45.06	Шайба	N000-006-681	-	+
45.07	Крышка двигателя	N000-006-676	-	+
45.08	Шайба	N000-006-677	-	+
45.09	Подшипник 627z	N000-006-678	-	+
45.10	Ротор в сборе	N000-006-882	4 317.86	+
45.11	Подшипник 6201Z	N000-006-883	-	+
45.12	Шкив малый	N000-006-884	-	+
45.13	Статор в сборе	N000-006-885	3 395.23	+
45.14	Корпус статора	N000-006-886	-	+
45.15	Шайба	N000-006-668	-	+
45.16	Винт статора	N000-006-888	-	+
45.17	Крышка	N000-006-889	-	+
45.18	Зажим	N000-006-890	-	+
45.19	Катушка индуктивности	V000-000-566	-	+
45.20	Штифт	N000-006-891	-	+
45.21	Кольцо прижимное	N000-006-688	-	+
45.22	Подшипник шариковый 608-2Z (22х8х7) OEPECE	N000-006-689	202.06	+
45.23	Конденсатор	V000-000-553	-	+
45.24	Основание двигателя	N000-006-894	-	+
45.25	Шайба	N000-006-895	-	+
45.26	Винт M4х20	N000-006-896	-	+
45.27	Муфта	N000-006-897	-	+
45.28	Саморез 4x14	N000-006-700	-	+
45.29	Ремень поликлиновой 190J480 ширина19 8ручъев	N000-006-899	876.49	+
45.30	Саморез 5х16	N000-006-768	-	+
45.31	Крышка	N000-006-901	-	+
45.32	Подшипник шариковый 6002 (32x15x9)	N000-006-695	-	+
45.33	Муфта	N000-006-903	-	+
45.34	Тормоз	N000-006-904	-	+
45.35	Втулка шкива	N000-006-905	-	+
45.36	Подшипник 6003	N000-006-771	-	+
45.37	Пружина регулировки скорости	N000-006-907	-	+
45.38	Шкив большой	N000-006-908	2 853.02	+
45.39	Шайба тормоза	N000-006-868	-	+
46	Пружина регулировочная D14xh145	N000-006-910	100	+
47	Рычаг регулировочный в сборе	N000-006-911	719.87	+
47.1	Рычаг регулировочный	N000-006-912	-	+
47.2	Шайба	N000-006-869	-	+
47.3	Рукоятка регулировочная	N000-006-914	-	+
47.4	Рычаг регулировочный	N000-006-915	-	+
48	Шестерня фиксированная правая	N000-006-916	-	+
49	Регулировочная шестерня правая	N000-006-917	-	+
50	Крышка двигателя	N000-006-918	-	+
51	Крышка верхняя	N000-006-919	-	+
52	Накладка декоративная	N000-006-920	-	+
