Инструмент [ЗДА-10.8-Ли-К]

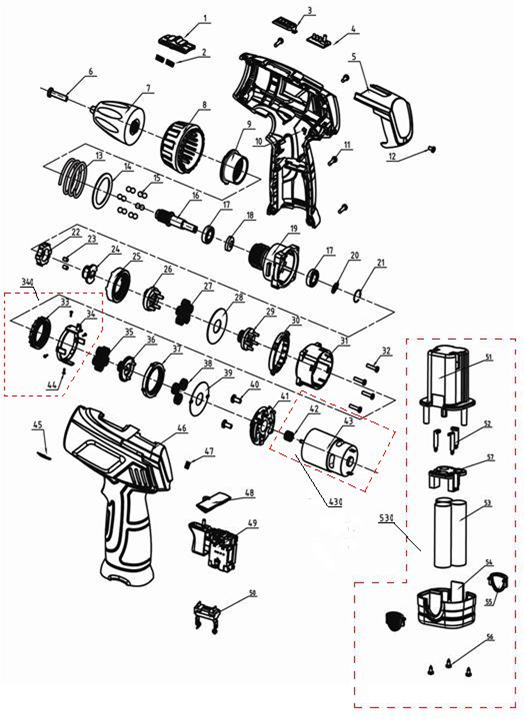

Схема сборки и запчасти Инструмент [ЗДА-10.8-Ли-К]

№	Наименование	Артикул	Цена
1	Переключатель скоростей (U561-108-006)	U561-108-006	112.58
2	Пружина (U561-108-005)	U561-108-005	-
3	Крышка светодиодного индикатора уровня заряда АКБ (U561-108-009)	U561-108-009	105.97
4	Плата светодиодного индикатора уровня заряда АКБ (U561-108-010)	U561-108-010	383.09
5	Крышка задняя (U561-108-011)	U561-108-011	60.05
6	Винт M5х23 (Левая резьба) (UM01-001-001)	UM01-001-001	103.05
7	Патрон 3/8" (N000-025-318)	N000-025-318	805.13
8	Муфта переключения момента (U561-108-023)	U561-108-023	704.84
9	Шайба пластиковая (U561-108-024)	U561-108-024	-
10	Корпус правая часть (U561-108-018)	U561-108-018	255.41
11	Саморез 3x16 РН1 (UM02-000-009)	UM02-000-009	103.05
12	Винт M3x10 PH1 (потай) #F (UM01-000-116)	UM01-000-116	103.05
13	Пружина (U561-108-025)	U561-108-025	-
14	Шайба D41 D28 h1 (U561-108-026)	U561-108-026	-
15	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
16	Шпиндель (U561-108-027)	U561-108-027	486.41
17	Подшипник шариковый 6800-2RS (19х10х5) (U009-680-0RS)	U009-680-0RS	-
18	Втулка пластиковая (U561-108-029)	U561-108-029	-
19	Корпус редуктора (U561-108-030)	U561-108-030	526.77
20	Кольцо разжимное D8 #F (UM06-001-002)	UM06-001-002	103.05
21	Кольцо стопорное (U561-108-033)	U561-108-033	-
22	Фланец редуктора (U561-108-034)	U561-108-034	-
23	Штифт D3.5х5.6 (U561-108-035)	U561-108-035	-
24	Втулка пластиковая (U561-108-036)	U561-108-036	-
25	Муфта металлическая (U561-108-039)	U561-108-039	-
26	Промщит (U561-108-037)	U561-108-037	-
27	Шестерня Z=11 (U561-108-038)	U561-108-038	-
28	Шайба (U561-108-040)	U561-108-040	-
29	Шестерня промежуточная (U561-108-044)	U561-108-044	-
30	Муфта металлическая (U561-108-041)	U561-108-041	102
31	Корпус редуктора средняя часть (U561-108-042)	U561-108-042	-
32	Саморез 3x14 PH1 (UM02-000-008)	UM02-000-008	103.05
34С	Блок переключения скоростей (U561-108-046)	U561-108-046	-
35	Шестерня Z=12 (U561-108-045)	U561-108-045	-
36	Шестерня промежуточная (U561-108-047)	U561-108-047	-
37	Муфта металлическая (U561-108-049)	U561-108-049	-
38	Шестерня Z=17 (U561-108-048)	U561-108-048	-
39	Шайба (U561-108-050)	U561-108-050	-
40	Винт M3x10 PH1 #F (UM01-000-073)	UM01-000-073	103.05
41	Крышка редуктора задняя (U561-108-051)	U561-108-051	-
42	Шестерня (U561-108-052)	U561-108-052	-
43	Двигатель постоянного тока 10,8V (U561-108-004)	U561-108-004	798.13
43С	Двигатель в сборе с шестерней 10,8V (U561-108-004-C)	U561-108-004-C	1 117.37
45	Пружина (U561-108-012)	U561-108-012	256.32
46	Корпус левая часть (U561-108-013)	U561-108-013	255.41
47	Гайка M3 (квадрат) #F (UM05-002-004)	UM05-002-004	103.05
48	Переключатель направления вращения (U561-108-007)	U561-108-007	118.23
49	Выключатель (16А) FA021A-5104 7.2V-24VDC 5E4 (V000-002-655)	V000-002-655	666.4
49	Выключатель постоянного тока (U561-108-014)	U561-108-014	666.4
50	Клеммник (U261-122-041)	U261-122-041	103.05
53С	Аккумуляторная батарея для шуруповерта 10,8V (U561-108-016)	U561-108-016	3 091.55
59	Редуктор в сборе (U561-108-003-C)	U561-108-003-C	1 291.66
60	Станция зарядная 10,8 В (V000-006-065)	V000-006-065	525.43
61	Адаптер 10,8V, 500 мА (U561-108-022)	U561-108-022	1 053.52
