Инструмент [ЗДА-14.4]

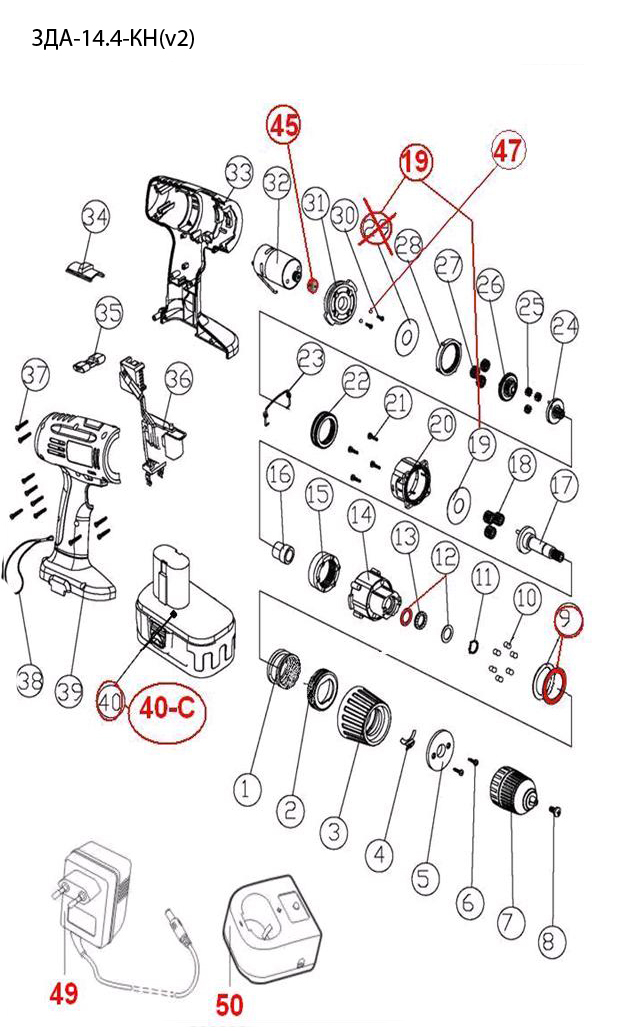

Схема сборки и запчасти Инструмент [ЗДА-14.4]

№	Наименование	Артикул	Цена
1	Пружина (U261-122-009)	U261-122-009	-
2	Шайба пластиковая (U561-144-002)	U561-144-002	-
3	Муфта переключения момента (U561-144-003)	U561-144-003	-
4	Пластина пружинная (U261-960-023)	U261-960-023	103.05
5	Шайба-держатель пластины пружинной (U561-144-005)	U561-144-005	-
6	Саморез 3x18 PH1 (UM02-000-012)	UM02-000-012	103.05
7	Патрон быстрозажимной для дрели, 3/8, 0-10мм (UACK-10-3/8)	UACK-10-3/8	412.2
8	Винт M5х23 (Левая резьба) (UM01-001-001)	UM01-001-001	103.05
9	Шайба (U261-122-060)	U261-122-060	103.05
10	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
11	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
12	Шайба D17,5 d12,5 #F (UM04-002-004)	UM04-002-004	103.05
13	Шарик стальной D3 (U261-122-013)	U261-122-013	104.04
14	Корпус редуктора (U561-144-014)	U561-144-014	-
14C	Редуктор в сборе (U561-144-014-C)	U561-144-014-C	721.36
15	Муфта металлическая (U261-122-016)	U261-122-016	103.05
16	Втулка корпуса редуктора (U561-144-016)	U561-144-016	105.08
17	Шпиндель (U561-144-017)	U561-144-017	315.26
18	Шестерня H8 (U261-122-018)	U261-122-018	102
19	Шайба (U261-122-019)	U261-122-019	103.05
20	Корпус редуктора средняя часть (U561-144-020)	U561-144-020	309.15
21	Саморез 3x14 PH1 (UM02-000-008)	UM02-000-008	103.05
22	Муфта переключения металлическая (U561-144-022)	U561-144-022	-
23	Пружина переключателя скоростей (U561-144-023)	U561-144-023	102
24	Шестерня промежуточная (U261-122-026)	U261-122-026	-
25	Шестерня H5 (U261-122-027)	U261-122-027	103.05
26	Шестерня промежуточная (U261-122-028)	U261-122-028	140.46
27	Шестерня H5 (U261-122-029)	U261-122-029	103.05
28	Муфта металлическая (U261-122-030)	U261-122-030	103.05
30	Винт M3x10 PH1 #F (UM01-000-073)	UM01-000-073	103.05
31	Крышка редуктора задняя (U561-144-031)	U561-144-031	-
32	Двигатель RS-550 DC 14.4V (U261-122-034-14)	U261-122-034-14	824.42
32C	Двигатель постоянного тока в сборе c шестерней 14V (U261-122-034-C-14)	U261-122-034-C-14	1 110.99
33	Корпус левая часть (U561-144-033)	U561-144-033	309.15
34	Переключатель скоростей 44x38x15 (U561-144-034)	U561-144-034	102
35	Переключатель направления вращения (U561-144-035)	U561-144-035	180.15
36	Выключатель постоянного тока (U561-144-036)	U561-144-036	621.51
36С	Выключатель EA-12/Z2 DC7,2-15V 12A в сборе с транзистором и контактами (U561-144-036-C)	U561-144-036-C	951.36
37	Винт M3х18 PH2 (UM01-000-123)	UM01-000-123	102
38	Ремень капроновый (U261-122-053)	U261-122-053	103.05
39	Корпус правая часть (U561-144-039)	U561-144-039	309.15
40С	Аккумуляторная батарея для шуруповерта 14,4V (U561-144-040-C)	U561-144-040-C	824.42
41	Транзистор полевой NEC 2134 62S (U261-122-045)	U261-122-045	412.2
42	Радиатор алюминиевый (U561-144-042)	U561-144-042	-
43	Винт M3x8 PH1 #F (UM01-000-005)	UM01-000-005	103.05
44	Клеммник (U261-122-041)	U261-122-041	103.05
45	Шестерня ведущая (U261-122-033)	U261-122-033	-
47	Шайба-гровер D3 #F (UM04-001-001)	UM04-001-001	103.05
49	Адаптер 14,4В 400мА (U561-144-049)	U561-144-049	927.47
50	Станция зарядная 14V (стакан) (U561-144-050)	U561-144-050	515.25

Инструмент [ЗДА-14.4]

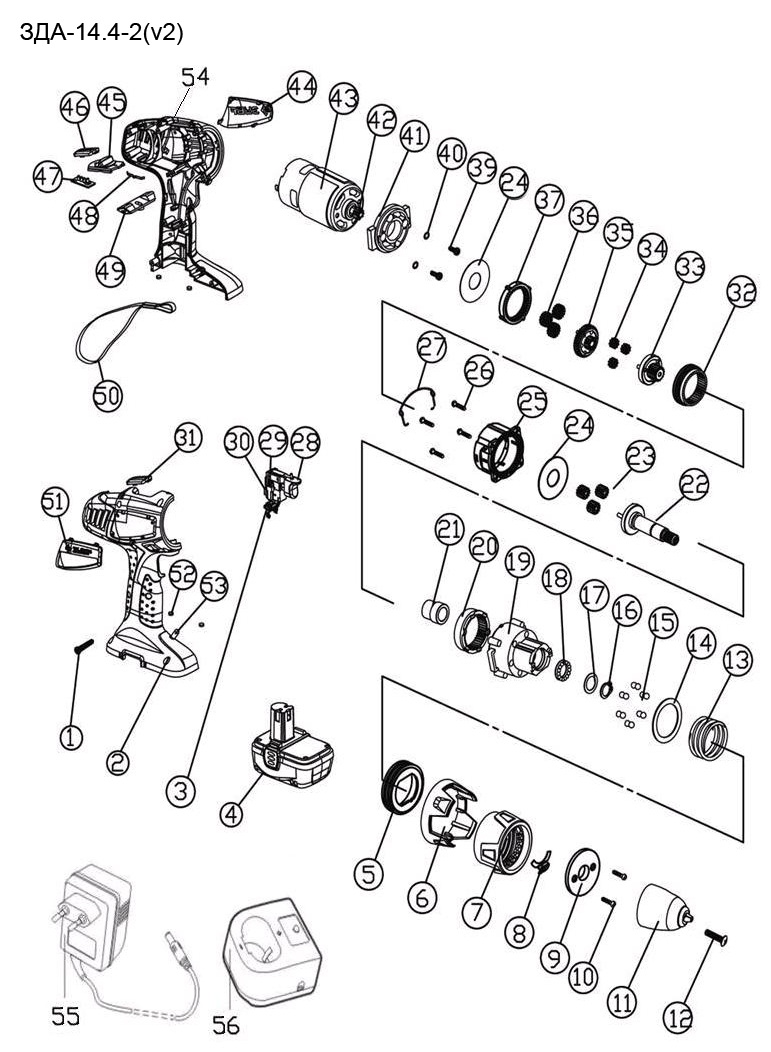

Схема сборки и запчасти Инструмент [ЗДА-14.4]
