Инструмент [ЗДА-9.6-К]

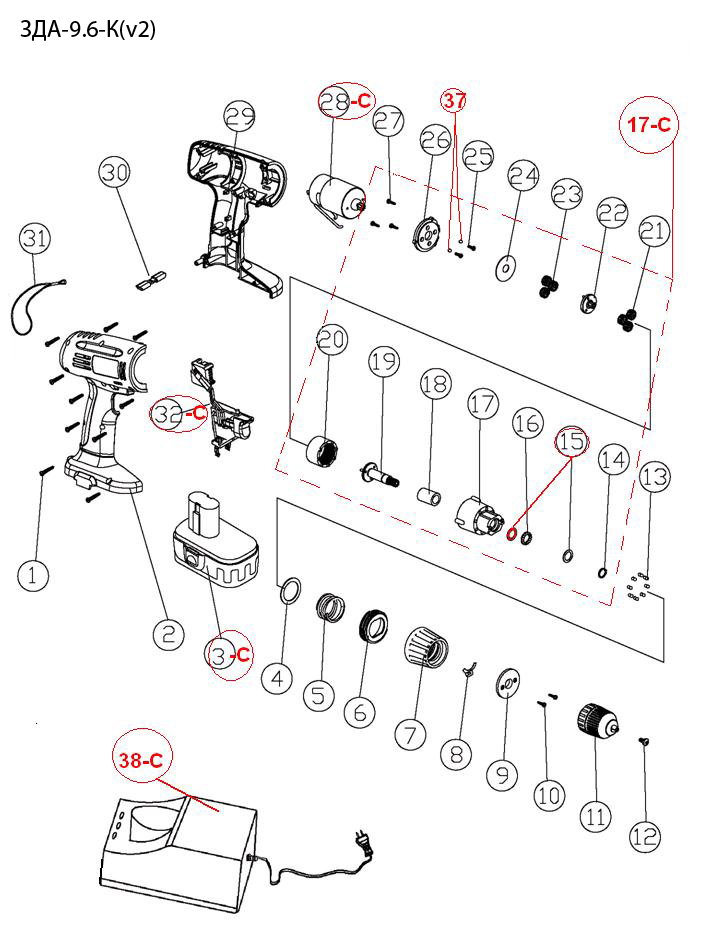

Схема сборки и запчасти Инструмент [ЗДА-9.6-К]

№	Наименование	Артикул	Цена
1	Винт M3х18 PH2 (UM01-000-123)	UM01-000-123	102
2	Корпус правая часть (U561-096-002)	U561-096-002	309.15
3C	Аккумуляторная батарея для шуруповерта 9V (U561-096-003-C)	U561-096-003-C	1 648.83
4	Шайба (U261-122-060)	U261-122-060	103.05
5	Пружина (U261-122-009)	U261-122-009	-
6	Шайба пластиковая (U261-960-021)	U261-960-021	206.1
7	Муфта переключения момента (U561-096-007)	U561-096-007	-
8	Пластина пружинная (U261-960-023)	U261-960-023	103.05
9	Шайба-держатель пластины пружинной (U561-144-005)	U561-144-005	-
10	Саморез 3x18 PH1 (UM02-000-012)	UM02-000-012	103.05
11	Патрон быстрозажимной для дрели, 3/8, 0-10мм (UACK-10-3/8)	UACK-10-3/8	412.2
12	Винт M5х23 (Левая резьба) (UM01-001-001)	UM01-001-001	103.05
13	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
14	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
15	Шайба D17,5 d12,5 #F (UM04-002-004)	UM04-002-004	103.05
16	Шарик стальной D3 (U261-122-013)	U261-122-013	104.04
17	Корпус редуктора (U561-096-017)	U561-096-017	-
17C	Редуктор в сборе (U561-096-017-C)	U561-096-017-C	2 061.03
18	Втулка корпуса редуктора (U561-096-018)	U561-096-018	-
19	Шпиндель (U561-096-019)	U561-096-019	-
20	Муфта металлическая (U561-096-020)	U561-096-020	-
21	Шестерня второй ступени (U561-096-021)	U561-096-021	-
22	Шестерня промежуточная (U561-096-022)	U561-096-022	-
23	Шестерня первой ступени (U561-096-023)	U561-096-023	-
24	Шайба (U561-096-024)	U561-096-024	-
25	Винт M3x10 PH1 #F (UM01-000-073)	UM01-000-073	103.05
26	Крышка редуктора задняя (U561-096-026)	U561-096-026	-
27	Саморез 3x14 PH1 (UM02-000-008)	UM02-000-008	103.05
28	Двигатель постоянного тока, мощностью не более 750Вт (U561-096-028)	U561-096-028	-
28C	Двигатель в сборе с шестерней 9,6V (U561-096-028-C)	U561-096-028-C	1 030.52
29	Корпус левая часть (U561-096-029)	U561-096-029	309.15
30	Переключатель направления вращения (U561-144-035)	U561-144-035	180.15
31	Ремень капроновый (U261-122-053)	U261-122-053	103.05
32	Выключатель постоянного тока (U561-144-036)	U561-144-036	621.51
32C	Выключатель EA-12/Z2 DC7,2-15V 12A в сборе с транзистором и контактами (U561-144-036-C)	U561-144-036-C	951.36
33	Транзистор полевой NEC 2134 62S (U261-122-045)	U261-122-045	412.2
34	Радиатор алюминиевый (U561-144-042)	U561-144-042	-
35	Винт M3x8 PH1 #F (UM01-000-005)	UM01-000-005	103.05
36	Клеммник (U261-122-041)	U261-122-041	103.05
37	Шайба-гровер D3 #F (UM04-001-001)	UM04-001-001	103.05
38С	Устройство быстрозарядное 9,6V 2А (U561-096-038-C)	U561-096-038-C	1 854.93
39	Шестерня ведущая (U561-096-039)	U561-096-039	-
40	Плата электрическая (U561-144-048)	U561-144-048	-
