Инструмент [ЗДМ-1200Р]

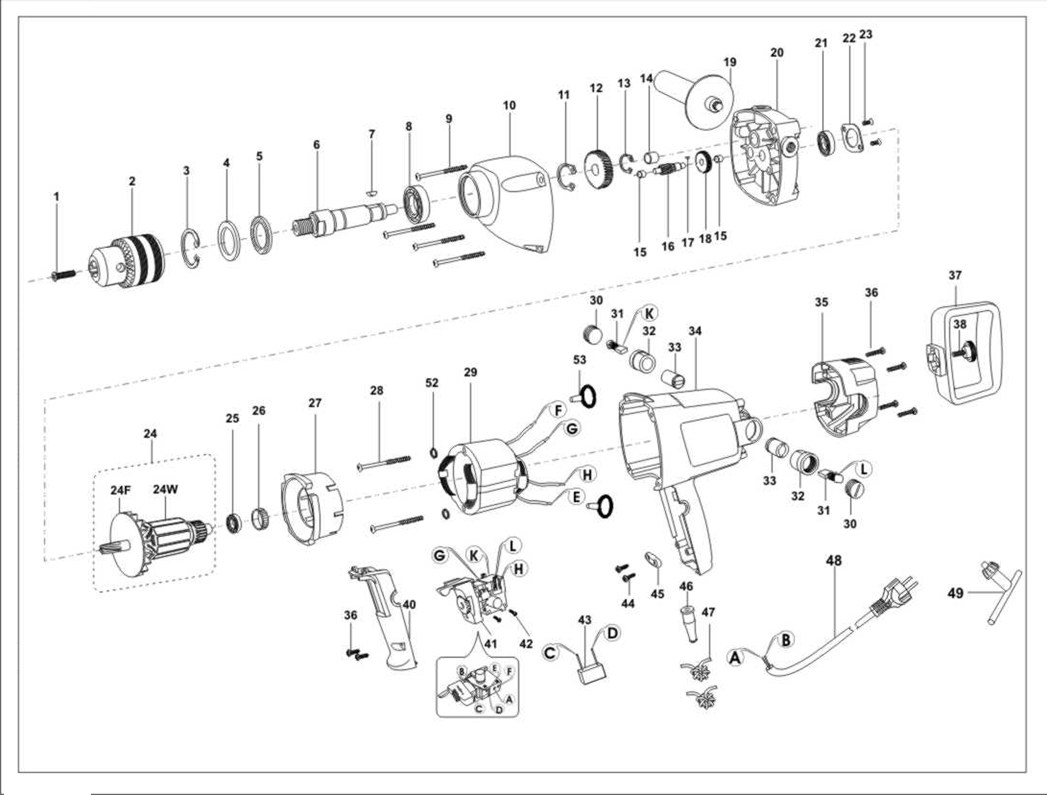

Схема сборки и запчасти Инструмент [ЗДМ-1200Р]

№	Наименование	Артикул	Цена
1	Винт M5х23 (Левая резьба) (UM01-001-001)	UM01-001-001	103.05
2	Патрон с ключом, для дрели, 1/2, 3-16мм (UAC-16-1/2)	UAC-16-1/2	824.42
3	Кольцо стопорное сжимное D36 (UM06-002-009)	UM06-002-009	103.05
4	Шайба (U362-110-004)	U362-110-004	103.05
5	Пыльник (U362-110-005)	U362-110-005	103.05
6	Вал (U362-110-006)	U362-110-006	206.1
7	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
8	Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS)	U009-600-3RS	206.1
9	Саморез 5x47 PH2 #F (UM02-000-098)	UM02-000-098	-
10	Корпус редуктора 94x92x62 (U362-110-010)	U362-110-010	412.2
11	Кольцо разжимное D15 #F (UM06-001-008)	UM06-001-008	103.05
12	Шестерня (U362-110-012)	U362-110-012	309.15
13	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
14	Подшипник игольчатый HK0810 (12x8x10) (U010-081-000)	U010-081-000	126.48
15	Подшипник игольчатый HK0709 (11x7x9) (U010-070-900)	U010-070-900	103.05
16	Промвал D13x48.5 Z10 (U362-110-016)	U362-110-016	412.2
17	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
18	Шестерня промвала D39хd10х10 Z41 (U362-110-018)	U362-110-018	309.15
19	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
20	Промщит (U562-120-020)	U562-120-020	478.87
21	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
22	Фиксатор подшипника ротора (U253-120-028)	U253-120-028	103.05
23	Винт M5x9 PH2 #F (UM01-000-087)	UM01-000-087	103.05
24	Ротор (z=7) (U362-110-024)	U362-110-024	3 915.96
25	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
26	Втулка подшипника 608 резиновая (U353-110-031)	U353-110-031	115.6
27	Защита статора (U362-110-027)	U362-110-027	103.05
28	Саморез 5x63 РН2 #F (UM02-000-077)	UM02-000-077	-
29	Статор D80x47.5 (U362-110-029)	U362-110-029	1 030.52
30	Крышка щеткодержателя (пара) D16х8 (U562-120-030)	U562-120-030	102
31	Щетка графитовая (пара) 5х11x14 (U362-110-031-W)	U362-110-031-W	211.93
32	Корпус щеткодержателя (U562-120-032)	U562-120-032	205.04
33	Гильза щеткодержателя (U562-120-033)	U562-120-033	-
33C	Щеткодержатель D22хL29 в сборе (пара) (U562-120-033-C)	U562-120-033-C	202.06
34	Корпус 222x144x90 (U562-120-034)	U562-120-034	1 053.52
35	Крышка корпуса статора (U362-110-035)	U362-110-035	302.64
36	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
37	Ручка задняя (U362-110-037)	U362-110-037	206.1
38	Винт барашек M8 (U362-110-038)	U362-110-038	206.1
39	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
40	Крышка ручки (U362-110-040)	U362-110-040	206.1
41	Выключатель DGQ1106 T55 5E4 6(6)A 250V~ (U362-110-041)	U362-110-041	1 797.88
42	Винт M3x10 PH1 #F (UM01-000-073)	UM01-000-073	103.05
43	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
45	Прижим шнура (U362-110-045)	U362-110-045	103.05
46	Воротник шнура (U098-004-019)	U098-004-019	193.99
47	Катушка индукторная (U362-110-047)	U362-110-047	103.05
48	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
49	Ключ для патрона 16мм (U312-110-049)	U312-110-049	-
50	Шайба D8 (UM04-000-005)	UM04-000-005	103.05
51	Кольцо войлочное (U562-120-051)	U562-120-051	-
53	Кольцо щеткодержателя (U103-120-038)	U103-120-038	103.05
