Инструмент [ЗДУ-530 ЭРМ2]

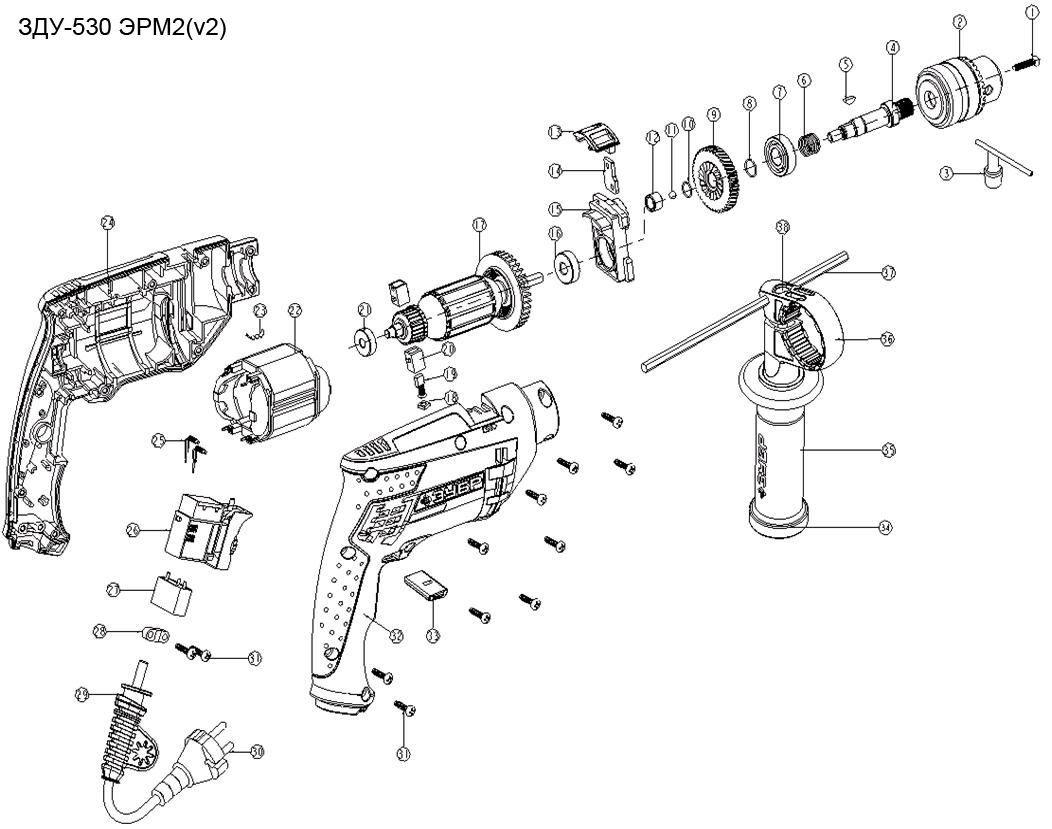

Схема сборки и запчасти Инструмент [ЗДУ-530 ЭРМ2]

№	Наименование	Артикул	Цена
1	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
2	Патрон ключевой для дрели, 1/2, 1,5-13мм (UAC-13-1/2)	UAC-13-1/2	515.25
4	Шпиндель (U502-780-027)	U502-780-027	309.15
5	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
6	Пружина h16 D14,5 4 витка #Fu (U352-102-009)	U352-102-009	103.05
7	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
8	Кольцо стопорное разрезное (U352-810-007)	U352-810-007	103.05
9	Шестерня ударная Z43 (U502-780-022)	U502-780-022	351.17
10	Кольцо стопорное разрезное (U352-810-009)	U352-810-009	103.05
11	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
12	Втулка D10 D7 h9 #Fu (U252-651-011)	U252-651-011	206.1
13	Переключатель удар-сверление (U502-850-025)	U502-850-025	103.05
14	Планка переключения удар-сверление (U502-850-026)	U502-850-026	103.05
15	Промщит с ударной панелью (U502-780-018)	U502-780-018	412.2
16	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
17	Ротор D35x36.4 (U502-520-014)	U502-520-014	1 442.72
18	Крышка щеткодержателя 10х10 (U352-850-029)	U352-850-029	103.05
19	Щетка графитовая (пара) 5х8х11 (U352-850-028-W)	U352-850-028-W	202.06
20	Щеткодержатель в сборе 13х13х19 (U352-850-026-C)	U352-850-026-C	101.03
21	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
22	Статор (V000-000-676)	V000-000-676	2 091.09
24	Корпус левая часть (N000-007-950)	N000-007-950	412.2
25	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
26	Выключатель FA2-6/1 BEK 6(6)A 250V~ 5E4 (V000-003-215)	V000-003-215	756.63
27	Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu (U352-550-025)	U352-550-025	103.05
28	Прижим шнура #Fu (U352-120-058)	U352-120-058	-
29	Воротник шнура (U098-001-002)	U098-001-002	103.05
30	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
31	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
32	Корпус правая часть (N000-007-951)	N000-007-951	412.2
33	Переключатель реверса (N000-007-952)	N000-007-952	103.05
35	Ручка дополнительная #Fu (U252-651-037)	U252-651-037	206.1
35С	Ручка дополнительная в сборе #Fu (U202-651-017)	U202-651-017	206.1
36	Хомут рукоятки #Fu (U352-810-037)	U352-810-037	103.05
37	Линейка-упор #Fu (U352-810-039)	U352-810-039	103.05
38	Болт M8x95 #F (UM03-000-009)	UM03-000-009	103.05
