Инструмент [ЗДУ-580 ЭРМ2]

Схема сборки и запчасти Инструмент [ЗДУ-580 ЭРМ2]

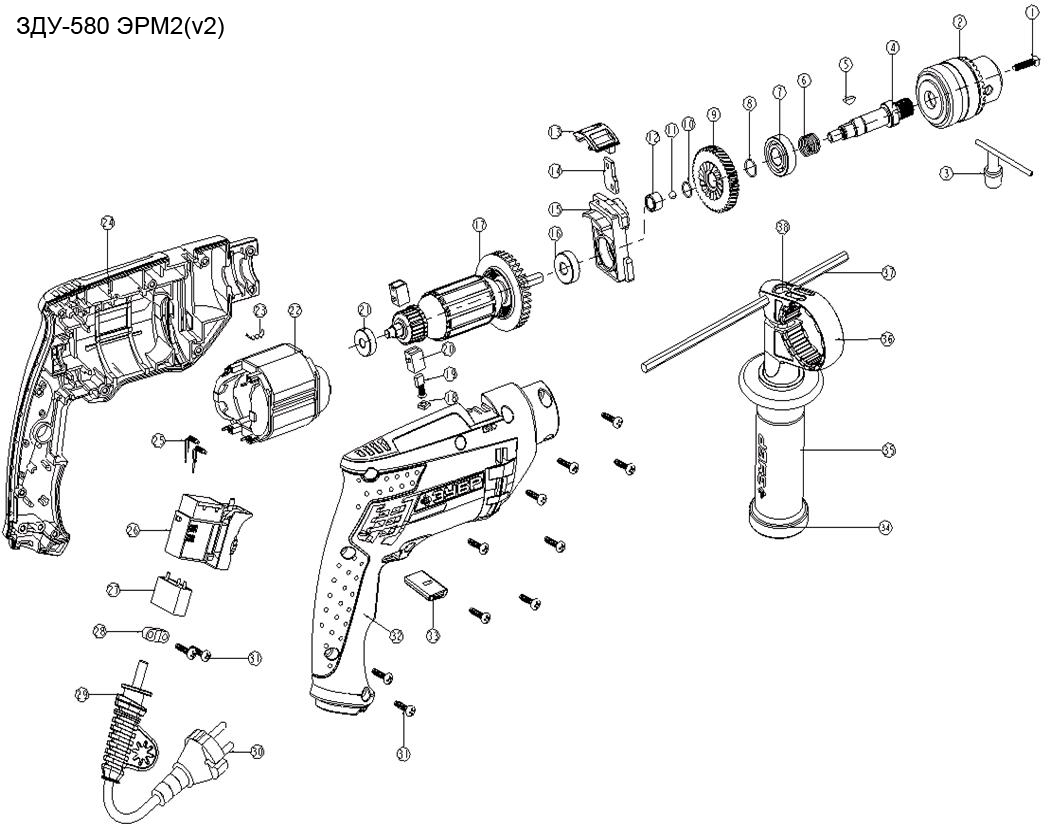

Инструмент [ЗДУ-580 ЭРМ2] - разборная схема

№	Наименование	Артикул	Цена
1	Винт M5х25 (Левая резьба)	UM01-001-005	101.03
2	Патрон ключевой для дрели, 1/2, 1,5-13мм	UAC-13-1/2	505.15
4	Шпиндель	U502-780-027	303.09
5	Шпонка сегментная 3х10	U353-110-006	101.03
6	Пружина h16 D14,5 4 витка #Fu	U352-102-009	101.03
7	Подшипник шариковый 6201-2RS (32х12х10) n/n	U009-620-1RS	202.06
8	Кольцо стопорное разрезное	U352-810-007	101.03
9	Шестерня ударная Z43	U502-780-022	344.28
10	Кольцо стопорное разрезное	U352-810-009	101.03
11	Шарик стальной D5	U201-850-020	102
12	Втулка D10 D7 h9 #Fu	U252-651-011	202.06
13	Переключатель удар-сверление	U502-850-025	101.03
14	Планка переключения удар-сверление	U502-850-026	101.03
15	Промщит с ударной панелью	U502-780-018	404.12
16	Подшипник шариковый 608-2RS (22х8х7) CNBALL	U009-608-RS0	323.83
17	Ротор D35x35.8 Z4	U502-580-014	1 616.5
18	Крышка щеткодержателя 10х10	U352-850-029	101.03
19	Щетка графитовая (пара) 5х8х11	U352-850-028-W	202.06
20	Щеткодержатель в сборе 13х13х19	U352-850-026-C	101.03
21	Подшипник шариковый 626 (19х6х6)	U009-626-RS0	101.03
22	Статор	V000-000-676	2 050.09
24	Корпус левая часть	N000-007-950	404.12
25	Катушка индукторная #Fu	U352-110-057	101.03
26	Выключатель FA2-6/1 BEK 6(6)A 250V~ 5E4	V000-003-215	741.79
27	Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu	U352-550-025	101.03
28	Прижим шнура #Fu	U352-120-058	-
29	Воротник шнура	U098-001-002	101.03
30	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06
31	Саморез 4x19 PH2	UM02-000-066	101.03
32	Корпус правая часть	N000-007-951	404.12
33	Переключатель реверса	N000-007-952	101.03
35С	Рукоятка дополнительная в сборе	U502-780-034-C	303.09
37	Линейка-упор #Fu	U352-810-039	101.03
