Инструмент [ЗДУ-680 ЭРКМ2]

Схема сборки и запчасти Инструмент [ЗДУ-680 ЭРКМ2]

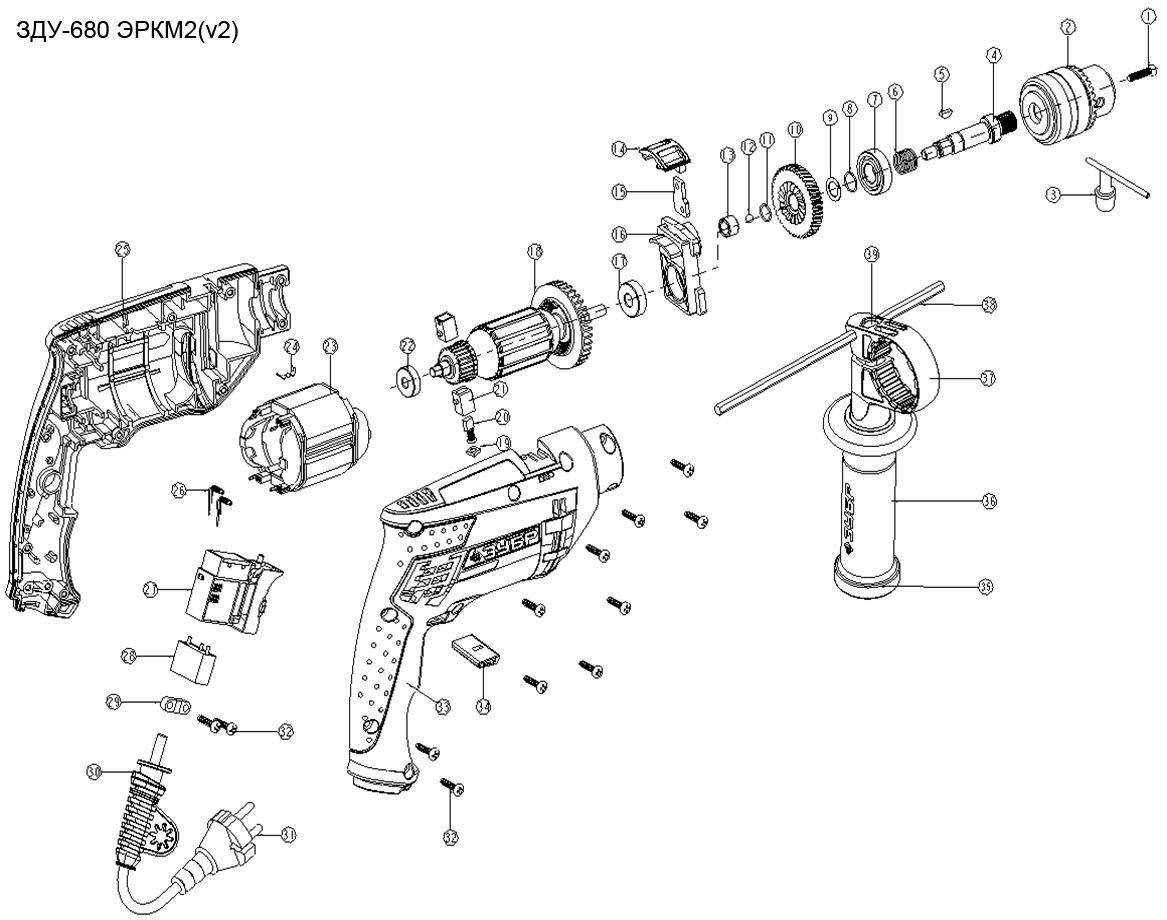

Инструмент [ЗДУ-680 ЭРКМ2] - разборная схема

№	Наименование	Артикул	Цена
1	Винт M5х25 (Левая резьба)	UM01-001-005	101.03
2	Патрон ключевой для дрели, 1/2, 1,5-13мм	UAC-13-1/2	505.15
4	Шпиндель	N000-007-954	243.82
5	Шпонка сегментная 3х10	U353-110-006	101.03
6	Пружина h16 D14,5 4 витка #Fu	U352-102-009	101.03
7	Подшипник шариковый 6201-2RS (32х12х10) n/n	U009-620-1RS	202.06
8	Кольцо стопорное разрезное	U352-810-007	101.03
9	Шайба специальная D10	N000-007-955	-
10	Шестерня ударная Z43	U502-780-022	344.28
11	Кольцо стопорное разрезное	U352-810-009	101.03
12	Шарик стальной D5	U201-850-020	102
13	Втулка D12хd8х8	U352-102-017	202.06
14	Переключатель удар-сверление	U502-850-025	101.03
15	Планка переключения удар-сверление	U502-850-026	101.03
16	Промщит с ударной панелью	U502-780-018	404.12
17	Подшипник шариковый 628-2Z (24х8х8)	U009-628-RS0	101.03
18	Ротор (z=4)	V000-000-678	1 140.93
19	Крышка щеткодержателя 10х10	U352-850-029	101.03
20	Щетка графитовая (пара) 5х8х11	U352-850-028-W	202.06
21	Щеткодержатель в сборе 13х13х19	U352-850-026-C	101.03
22	Подшипник шариковый 626 (19х6х6)	U009-626-RS0	101.03
23	Статор КДС	V000-000-679	1 370.24
25	Корпус левая часть	N000-007-958	-
26	Катушка индукторная #Fu	U352-110-057	101.03
27	Выключатель FA2-4/1 BEK 4(4)A 250V~ 5E4	V000-000-677	505.15
28	Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu	U352-550-025	101.03
29	Прижим шнура #Fu	U352-120-058	-
30	Воротник шнура	U098-001-002	101.03
31	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06
32	Саморез 4x19 PH2	UM02-000-066	101.03
33	Корпус правая часть	N000-007-959	-
34	Переключатель реверса	N000-007-952	101.03
35С	Рукоятка дополнительная в сборе	U502-780-034-C	303.09
38	Линейка-упор #Fu	U352-810-039	101.03
40	Кейс	N000-007-953	-
