Инструмент [ЗДУ-680 ЭРМ2]

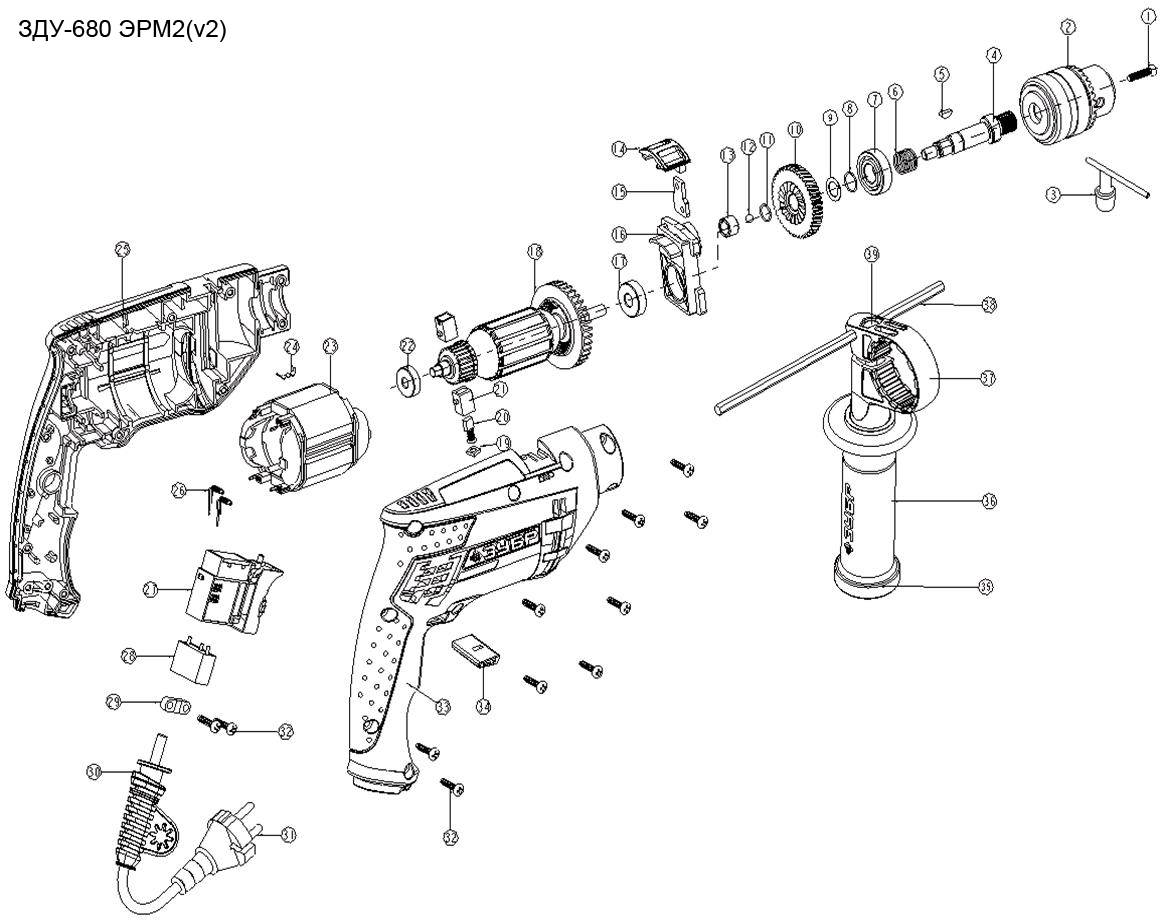

Схема сборки и запчасти Инструмент [ЗДУ-680 ЭРМ2]

№	Наименование	Артикул	Цена
1	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
2	Патрон ключевой для дрели, 1/2, 1,5-13мм (UAC-13-1/2)	UAC-13-1/2	515.25
4	Шпиндель (N000-007-954)	N000-007-954	248.7
5	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
6	Пружина h16 D14,5 4 витка #Fu (U352-102-009)	U352-102-009	103.05
7	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
8	Кольцо стопорное разрезное (U352-810-007)	U352-810-007	103.05
9	Шайба специальная D10 (N000-007-955)	N000-007-955	-
10	Шестерня ударная Z43 (U502-780-022)	U502-780-022	351.17
11	Кольцо стопорное разрезное (U352-810-009)	U352-810-009	103.05
12	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
13	Втулка D12хd8х8 (U352-102-017)	U352-102-017	206.1
14	Переключатель удар-сверление (U502-850-025)	U502-850-025	103.05
15	Планка переключения удар-сверление (U502-850-026)	U502-850-026	103.05
16	Промщит с ударной панелью (N000-007-957)	N000-007-957	172.45
17	Подшипник шариковый 628-2Z (24х8х8) (U009-628-RS0)	U009-628-RS0	103.05
18	Ротор (z=4) (V000-000-678)	V000-000-678	1 163.75
19	Крышка щеткодержателя 10х10 (U352-850-029)	U352-850-029	103.05
20	Щетка графитовая (пара) 5х8х11 (U352-850-028-W)	U352-850-028-W	202.06
21	Щеткодержатель в сборе 13х13х19 (U352-850-026-C)	U352-850-026-C	101.03
22	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
23	Статор КДС (V000-000-679)	V000-000-679	1 397.64
25	Корпус левая часть (N000-007-958)	N000-007-958	-
26	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
27	Выключатель FA2-6/1 BEK 6(6)A 250V~ 5E4 (V000-003-215)	V000-003-215	756.63
28	Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu (U352-550-025)	U352-550-025	103.05
29	Прижим шнура #Fu (U352-120-058)	U352-120-058	-
30	Воротник шнура (U098-001-002)	U098-001-002	103.05
31	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
32	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
33	Корпус правая часть (N000-007-959)	N000-007-959	-
34	Переключатель реверса (N000-007-952)	N000-007-952	103.05
35	Заглушка (U502-780-036)	U502-780-036	-
36	Рукоятка дополнительная (U502-780-038)	U502-780-038	-
37	Хомут рукоятки #Fu (U352-810-037)	U352-810-037	103.05
38	Линейка-упор #Fu (U352-810-039)	U352-810-039	103.05
40	Ключ для патрона, 13мм #Z (U102-500-033)	U102-500-033	103.05

Инструмент [ЗДУ-680 ЭРМ2]

Схема сборки и запчасти Инструмент [ЗДУ-680 ЭРМ2]
