Инструмент [ЗДУ-680ЭР]

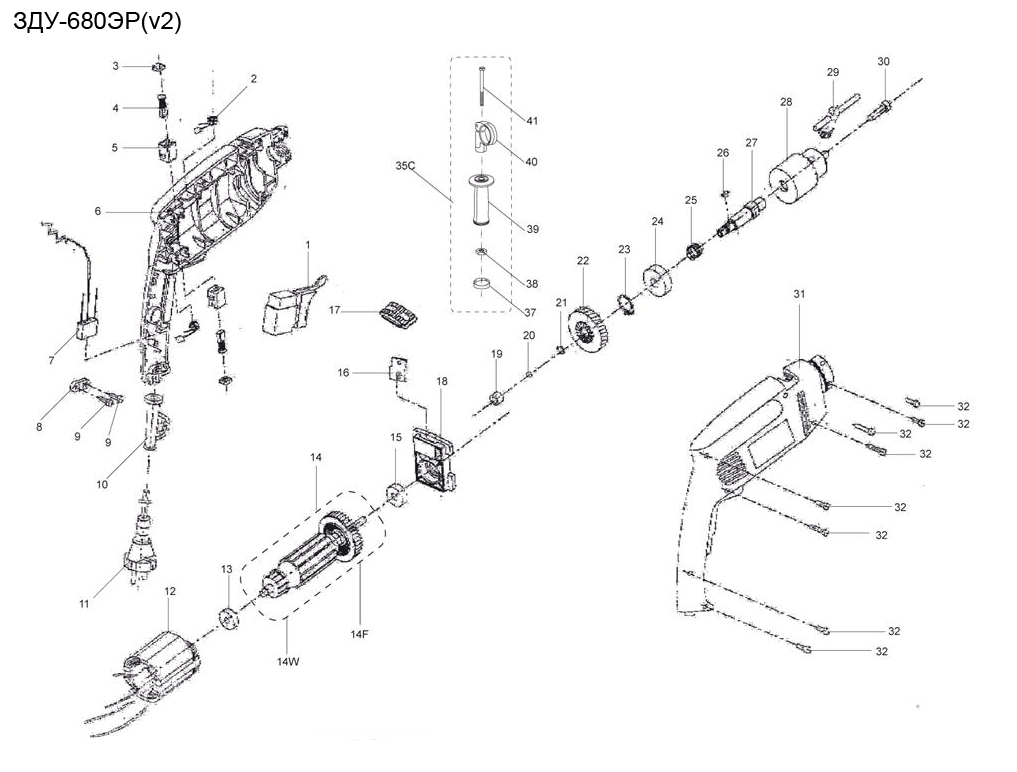

Схема сборки и запчасти Инструмент [ЗДУ-680ЭР]

№	Наименование	Артикул	Цена
1	Выключатель LIDA FA2-4/1BEK 4(4)A 250V~ 5E4 (U502-780-001)	U502-780-001	787.24
2	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
3	Крышка щеткодержателя 10х10 (U352-850-029)	U352-850-029	103.05
4	Щетка графитовая (пара) 5х8х11 (U352-850-028-W)	U352-850-028-W	202.06
5	Щеткодержатель в сборе 13х13х19 (U352-850-026-C)	U352-850-026-C	101.03
6	Корпус левая часть (U502-680-006)	U502-680-006	309.15
7	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
8	Прижим шнура #Fu (U352-120-058)	U352-120-058	-
9	Саморез 4x17 РН2 (UM02-000-026)	UM02-000-026	103.05
10	Воротник шнура (U098-001-002)	U098-001-002	103.05
11	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
12	Статор (U502-680-012)	U502-680-012	1 236.62
13	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
14	Ротор D35x44.7 Z4 (U502-680-014)	U502-680-014	1 442.72
15	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
16	Планка переключения удар/сверление #Fu (U352-810-013)	U352-810-013	103.05
17	Переключатель удар-сверление (U502-780-017)	U502-780-017	103.05
18	Промщит с ударной панелью (U502-780-018)	U502-780-018	412.2
19	Втулка D10 D7 h9 #Fu (U252-651-011)	U252-651-011	206.1
20	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
21	Кольцо стопорное разрезное (U352-810-009)	U352-810-009	103.05
22	Шестерня ударная Z43 (U502-780-022)	U502-780-022	351.17
23	Кольцо стопорное разрезное (U352-810-007)	U352-810-007	103.05
24	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
25	Пружина h16 D14,5 4 витка #Fu (U352-102-009)	U352-102-009	103.05
26	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
27	Шпиндель (U502-780-027)	U502-780-027	309.15
28	Патрон ключевой для дрели, 1/2, 1,5-13мм (UAC-13-1/2)	UAC-13-1/2	515.25
30	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
31	Корпус правая часть (U502-680-031)	U502-680-031	309.15
32	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
35С	Рукоятка дополнительная в сборе (U502-780-034-C)	U502-780-034-C	309.15
36	Линейка-упор #Fu (U352-810-039)	U352-810-039	103.05
37	Заглушка (U502-780-036)	U502-780-036	-
38	Гайка M8 (UM05-000-007)	UM05-000-007	103.05
39	Рукоятка дополнительная (U502-780-038)	U502-780-038	-
40	Хомут рукоятки #Fu (U352-810-037)	U352-810-037	103.05
41	Болт M8x95 #F (UM03-000-009)	UM03-000-009	103.05
