Инструмент [ЗДУ-850ЭРМ]

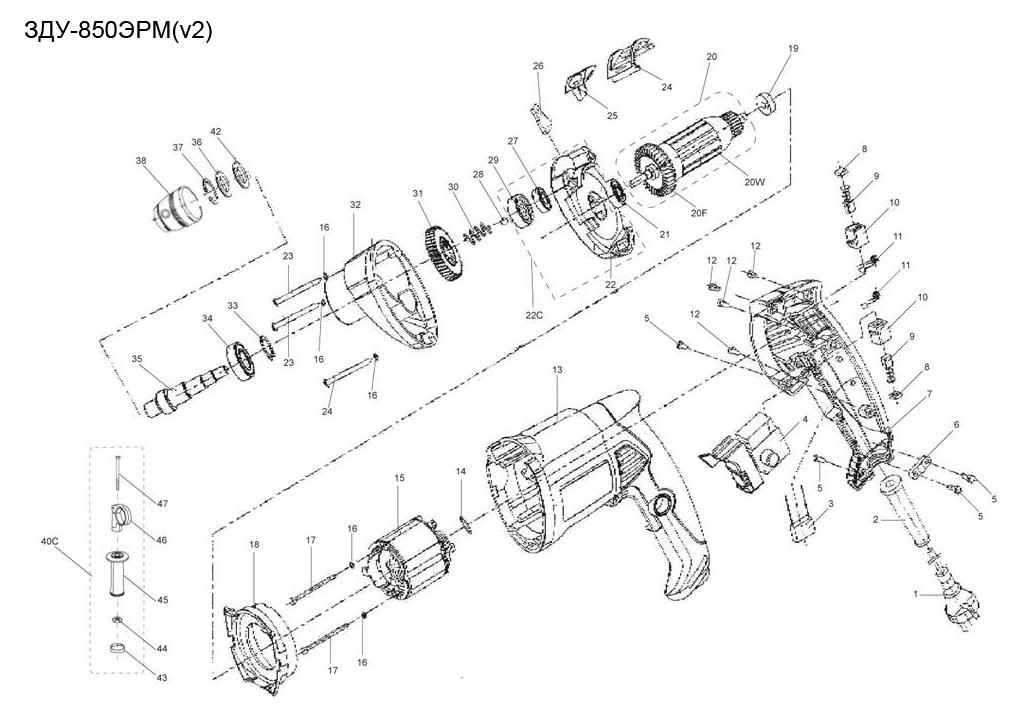

Схема сборки и запчасти Инструмент [ЗДУ-850ЭРМ]

№	Наименование	Артикул	Цена
1	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
2	Воротник шнура (U098-001-002)	U098-001-002	103.05
3	Конденсатор TNS-3TH 0,22mF(x2)+2x2200pF(Y2) 250V #Fu (U352-550-025)	U352-550-025	103.05
4	Выключатель FA2-6/1BEK 6(6)A 250V~ 5E4 (U502-850-004)	U502-850-004	670.15
5	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
6	Прижим шнура #Fu (U352-120-058)	U352-120-058	-
7	Ручка правая часть (U502-850-007)	U502-850-007	103.05
8	Крышка щеткодержателя 14х14 (U352-120-037)	U352-120-037	103.05
9	Щетка графитовая (пара) 5.4х10.9х16 (U502-850-009-W)	U502-850-009-W	171
10	Щеткодержатель в сборе 16х13.5х23 (U502-850-010)	U502-850-010	202.06
11	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
12	Саморез 4x23 PH2 #F (UM02-000-034)	UM02-000-034	-
13	Корпус двигателя (U502-850-013)	U502-850-013	515.25
14	Кольцо уплотнительное D21.5хd16.5хh2.5 (U352-120-046)	U352-120-046	103.05
15	Статор КДС (U502-850-015)	U502-850-015	1 261.04
16	Шайба D4 (UM04-000-002)	UM04-000-002	103.05
17	Саморез 4x62 PH2 #F (UM02-000-046)	UM02-000-046	-
18	Защита статора (U502-850-018)	U502-850-018	112.93
19	Подшипник шариковый 627 (22х7х7) (U009-627-RS0)	U009-627-RS0	103.05
20	Ротор КД (Z=4) (U502-850-020)	U502-850-020	1 618.49
21	Подшипник шариковый 609 (24х9х7) Uragan (U009-609-RS0)	U009-609-RS0	206.1
22	Промщит (U502-850-022)	U502-850-022	-
22C	Промщит в сборе (U502-850-022-C)	U502-850-022-C	515.25
23	Саморез 4x38 PH2 (UM02-000-041)	UM02-000-041	-
24	Направляющая (U502-850-024)	U502-850-024	103.05
25	Переключатель удар-сверление (U502-850-025)	U502-850-025	103.05
26	Планка переключения удар-сверление (U502-850-026)	U502-850-026	103.05
27	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
28	Шарик стальной D5.5 (U201-850-028)	U201-850-028	104.04
29	Панель ударная (U502-850-029)	U502-850-029	210.69
30	Пружина (U502-850-030)	U502-850-030	206.1
31	Шестерня ударная Z39 (U502-850-031)	U502-850-031	412.2
32	Корпус редуктора (U502-850-032)	U502-850-032	515.25
33	Кольцо разжимное D14 (UM06-001-006)	UM06-001-006	103.05
34	Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS)	U009-600-2RS	434.37
35	Шпиндель (U502-850-035)	U502-850-035	206.1
36	Шайба #Fu (U352-120-004)	U352-120-004	-
37	Кольцо стопорное сжимное D34 (UM06-002-002)	UM06-002-002	104.04
38	Патрон ключевой для дрели, 1/2, 1,5-13мм (UAC-13-1/2)	UAC-13-1/2	515.25
39	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
40C	Рукоятка дополнительная в сборе (U502-850-040-C)	U502-850-040-C	309.15
41	Линейка-упор #Fu (U352-120-065)	U352-120-065	103.05
42	Пыльник (U352-120-005)	U352-120-005	103.05
43	Заглушка (U502-780-036)	U502-780-036	-
44	Гайка M8 (UM05-000-007)	UM05-000-007	103.05
45	Рукоятка дополнительная (U502-780-038)	U502-780-038	-
46	Хомут рукоятки #Fu (U352-120-062)	U352-120-062	103.05
47	Болт M8x105 #F (UM03-000-007)	UM03-000-007	103.05
