Инструмент [ЗКП-180-6-1.1]

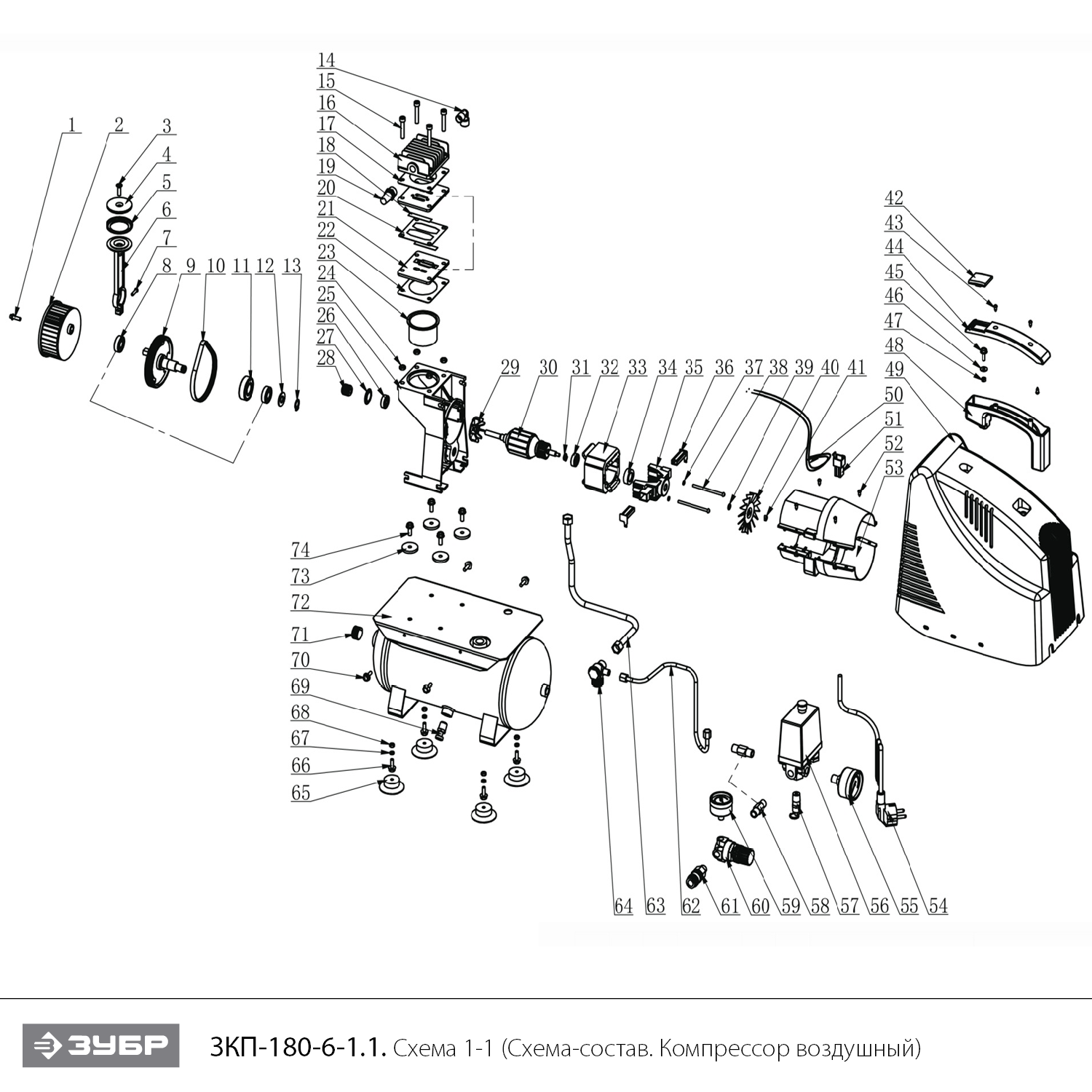

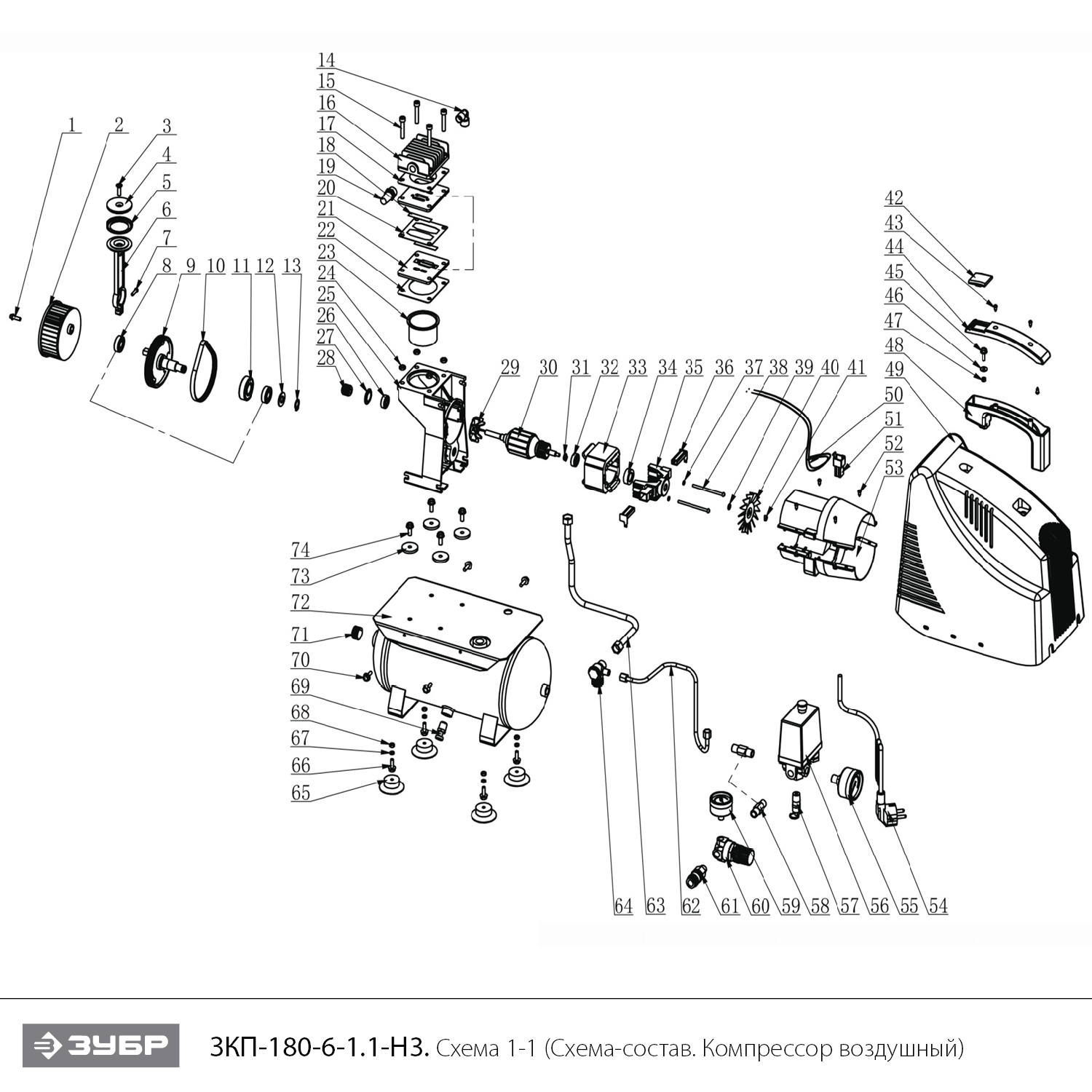

Схема сборки и запчасти Инструмент [ЗКП-180-6-1.1]

№	Наименование	Артикул	Цена
1	Болт (N000-018-073)	N000-018-073	-
2	Крыльчатка (N000-018-074)	N000-018-074	-
3	Винт (N000-018-075)	N000-018-075	-
4	Пластина поршня прижимная (N000-018-076)	N000-018-076	-
5	Манжета уплотнительная D55хd35х1.2 (N000-018-077)	N000-018-077	385.85
6	Шатун (N000-018-078)	N000-018-078	479.95
7	Винт (N000-018-079)	N000-018-079	-
8	Подшипник шариковый 6001-2RS (28х12х8) WTOO (N000-018-080)	N000-018-080	216.45
9	Кривошип (N000-018-081)	N000-018-081	508.18
10	Ремень поликлиновой 313EPJ (N000-018-082-2)	N000-018-082-2	1 315.08
10	Ремень поликлиновой PJ310 (N000-018-082)	N000-018-082	1 279.04
11	Подшипник шариковый 6203-2RS (40х17х12) FX (N000-018-083)	N000-018-083	272.9
12	Шайба D6 (N000-018-084)	N000-018-084	-
13	Кольцо стопорное d6 (N000-018-085)	N000-018-085	-
14	Патрубок угловой ZG3/8-G3/8 (N000-018-086)	N000-018-086	169.39
15	Винт M6х35 (N000-018-087)	N000-018-087	-
16	Головка цилиндра (N000-018-088)	N000-018-088	684.55
17	Прокладка головки цилиндра 84х70х0.8 (N000-018-089)	N000-018-089	102
18	Клапан (N000-018-090)	N000-018-090	102
19	Штуцер (N000-018-091)	N000-018-091	103.51
20	Прокладка алюминиевая (N000-018-092)	N000-018-092	102
21	Основание клапана (пара) 85x71 (N000-018-093)	N000-018-093	536.41
22	Прокладка картонная 84х70х0.8 (N000-018-094)	N000-018-094	102
23	Цилиндр D50хh34 (N000-018-095)	N000-018-095	423.35
24	Гайка M6 (N000-018-096)	N000-018-096	-
25	Основание DZ-15W (N000-018-097)	N000-018-097	1 442.72
26	Подшипник шариковый 608 (22х8х7) (N000-018-098)	N000-018-098	396.32
27	Шайба D12 (N000-018-099)	N000-018-099	103.05
28	Шкив (N000-018-100)	N000-018-100	450.37
29	Крыльчатка (N000-018-101)	N000-018-101	-
30	Ротор КДА (N000-018-102-2)	N000-018-102-2	8 244.12
30	Ротор (N000-018-102)	N000-018-102	-
31	Шайба (N000-018-103)	N000-018-103	-
32	Подшипник шариковый 608 (22х8х7) (N000-018-104)	N000-018-104	-
33	Статор КДС (N000-018-105-2)	N000-018-105-2	-
33	Статор (N000-018-105)	N000-018-105	-
34	Втулка подшипника 608 резиновая (N000-018-106)	N000-018-106	-
35	Крышка статора (N000-018-107)	N000-018-107	-
36	Щётка графитовая (пара) (N000-018-108)	N000-018-108	1 554.22
36	Щетка графитовая (пара) 6.5х11х16.5 (N000-018-108-2)	N000-018-108-2	285.3
37	Шайба (N000-018-109)	N000-018-109	-
38	Болт (N000-018-110)	N000-018-110	-
39	Шайба алюминиевая D11хd5х2 (N000-018-111)	N000-018-111	-
40	Крыльчатка (N000-018-112)	N000-018-112	-
41	Гайка (N000-018-113)	N000-018-113	-
42	Заглушка (N000-018-114)	N000-018-114	102
43	Болт M6х14 (N000-018-115)	N000-018-115	-
44	Накладка (N000-018-116)	N000-018-116	-
45	Болт (N000-018-117)	N000-018-117	-
46	Шайба (N000-018-118)	N000-018-118	-
47	Гайка (N000-018-119)	N000-018-119	-
48	Ручка (N000-018-120)	N000-018-120	-
49	Корпус двигателя (N000-018-121)	N000-018-121	1 188.97
50	Провод (N000-018-122)	N000-018-122	-
51	Защита от перегрузки (V000-003-273)	V000-003-273	102
52	Саморез ST3.5х12 (N000-018-123)	N000-018-123	-
53	Корпус пластиковый (N000-018-124)	N000-018-124	-
54	Шнур сетевой (N000-018-125)	N000-018-125	-
55	Манометр 14bar (D53 1/4" папа резьба сзади) (U571-160-058)	U571-160-058	518.81
56	Выключатель пневматический 8Атм 16A 250V (V000-006-224)	V000-006-224	864.72
57	Клапан предохранительный (N000-018-127)	N000-018-127	367.03
58	Патрубок 1/4-1/4 ZG1/4-ZG1/4 (N000-018-128)	N000-018-128	136.68
59	Манометр 14bar (D40 1/8" папа резьба сзади) (U571-160-056)	U571-160-056	478.87
60	Регулятор давления трехвыводной 2ZG1/4-ZG1/8 (N000-018-130)	N000-018-130	555.24
61	Муфта быстроразъемная (БРС) 1/4" (N000-018-131)	N000-018-131	412.2
62	Трубка выходная (N000-018-132)	N000-018-132	432.35
63	Трубка нагнетания D10х390 (N000-018-133)	N000-018-133	576.47
64	Клапан обратный ZG1/2-G3/8-M10x1 (N000-018-134)	N000-018-134	348.19
65	Опора резиновая (N000-018-135)	N000-018-135	-
66	Болт M6х20 (N000-018-136)	N000-018-136	-
67	Шайба D6 (N000-018-137)	N000-018-137	-
68	Гайка M6 (N000-018-138)	N000-018-138	-
69	Пробка слива конденсата ZG1/4 (N000-018-139)	N000-018-139	-
70	Болт (N000-018-140)	N000-018-140	-
71	Заглушка ресивера 71х17х31 (N000-018-141)	N000-018-141	-
72	Ресивер 6L (N000-018-142)	N000-018-142	6 550.83
73	Шайба (N000-018-143)	N000-018-143	-
74	Болт M6х14 (N000-018-144)	N000-018-144	-
75	Двигатель переменного тока, 1100Вт (V000-001-669)	V000-001-669	5 501.05
