Инструмент [ЗКРБ-350]

Артикул:

ЗКРБ-350

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

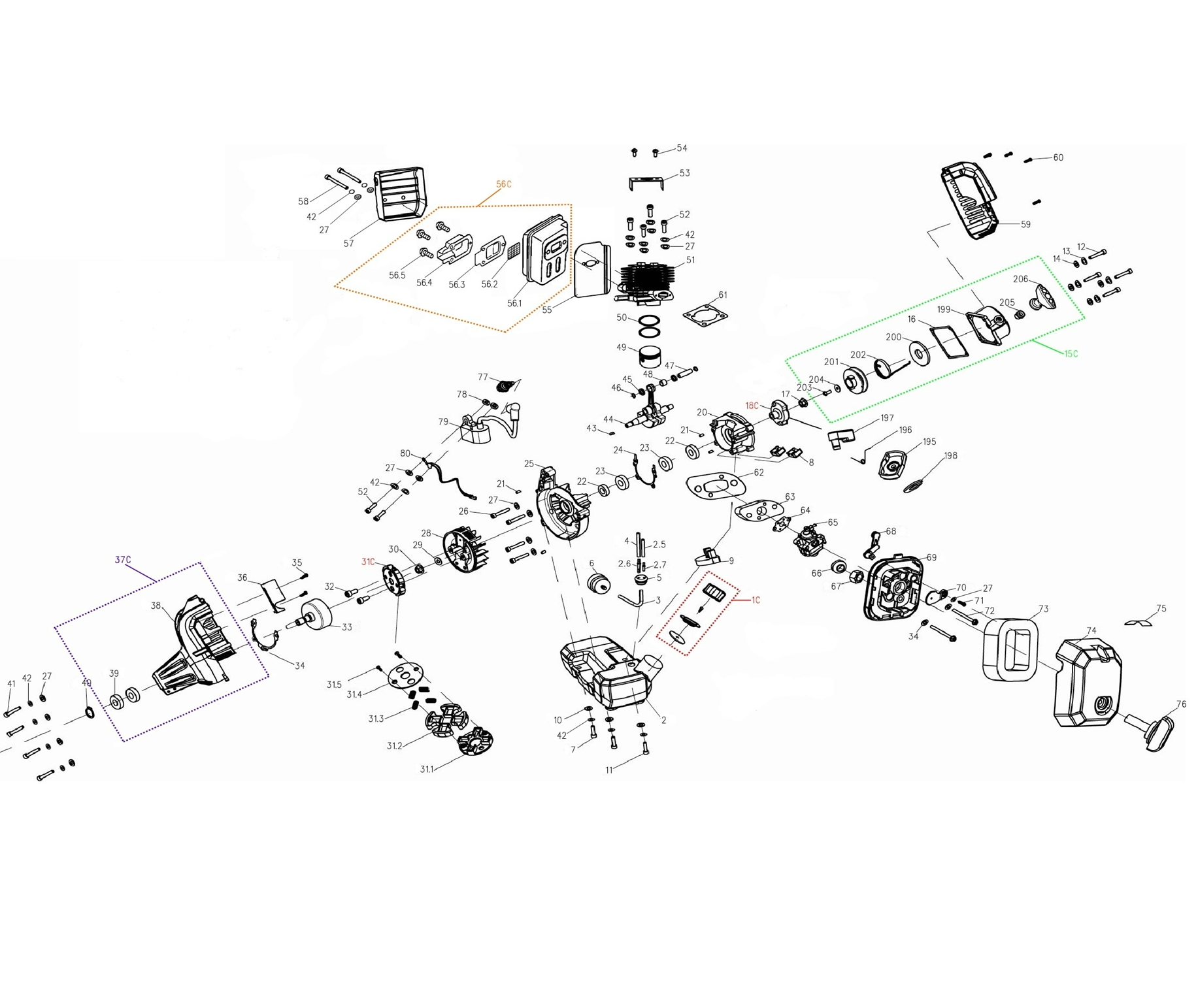

Схема сборки и запчасти Инструмент [ЗКРБ-350]

№	Наименование	Артикул	Цена
1C	Крышка топливного бака в сборе	U590-350-001C	267.86	+
2	Бензобак	U590-350-002	723	+
3	Топливопровод D5хd2.5хL100 прозрачный	U590-350-003	162.48	+
4	Топливопровод D5хd2.5хL100 прозрачный	U590-350-004	162.48	+
5	Заглушка уплотнительная трубок топливопровода	U590-430-086	202.06	+
6	Фильтр топливный	U590-350-006	971.77	+
7	Винт M5x19 H4 (цилиндр) #F	UM01-000-039	101.03	+
8	Демпфер	U590-350-008	-	+
9	Демпфер центральный	U590-350-009	-	+
10	Шайба D14 d5 h1	UM04-002-017	-	+
11	Винт M5x25	UM01-000-045	101.03	+
12	Винт M4х22 Н3 (цилиндр)	UM01-000-197	-	+
13	Шайба-гровер D4	UM04-001-002	101.03	+
14	Шайба D4	UM04-000-002	101.03	+
15С	Стартер в сборе 143x110x40	U590-350-015C	1 212.37	+
16	Прокладка корпуса стартера паронитовая	U590-350-016	156.5	+
17	Гайка M8 (запорная) #F	UM05-000-004	101.03	+
18С	Муфта кулачковая стартера в сборе	U590-350-018C	1 564.94	+
20	Картер правая часть	U590-350-020	1 283.26	+
22	Сальник D25хd15х7 TC (манжета с пыльником)	U590-350-022	309.08	+
23	Подшипник шариковый 6202 открытый (35х15х11) n/n	U009-620-200	386.35	+
24	Прокладка картера паронитовая	U590-350-024	100	+
25	Картер левая часть	U590-350-025	1 283.26	+
26	Винт M5х35 Н4	UM01-000-122	-	+
27	Шайба D5 #F	UM04-000-003	101.03	+
28	Маховик	U590-350-028	1 220.65	+
29	Шайба D20 D11 h2,1	UM04-002-025	-	+
30	Гайка M10	UM05-000-008	101.03	+
31C	Муфта сцеплепления в сборе	U590-350-031C	1 189.35	+
32	Винт M8x24 H6	UM01-000-126	101.03	+
33	Чашка сцепления	U590-350-033	1 032.86	+
34	Прокладка корпуса ДВС паронитовая	U590-350-034	313	+
35	Саморез 4x12 PH2	UM02-000-018	101.03	+
36	Щиток	U590-350-036	-	+
37C	Кожух пластиковый	U590-350-037C	-	+
40	Кольцо разжимное D14	UM06-001-006	101.03	+
41	Винт M5x21	UM01-000-041	101.03	+
42	Шайба-гровер D5	UM04-001-003	101.03	+
43	Шпонка сегментная 3х10	U353-110-006	101.03	+
44	Вал коленчатый в сборе	U590-350-044	2 660.41	+
45	Шайба поршневого пальца	U590-350-045	62.6	+
46	Кольцо стопорное поршневого пальца	U590-350-046	-	+
47	Палец поршневой D10 L30,6	U590-350-047	125.2	+
48	Подшипник игольчатый открытый НК101410 (14x10x10)	U010-141-001	707.22	+
49	Поршень D36,7 H37,8	U590-350-049	1 353.81	+
50	Кольцо поршневое D38 d35 h1,45	U590-350-050	212.23	+
51	Цилиндр	U590-350-051	2 973.39	+
52	Винт M5х30 Н4	UM01-000-191	-	+
53	Экран термоизоляционный (паранит армированный)	U590-350-053	-	+
54	Винт M5x13 H3 специальный	UM01-000-198	-	+
55	Экран-прокладка глушителя (паранит-армированный)	U590-350-055	219.09	+
56.1	Глушитель	U590-350-561	813.78	+
56.2	Сетка искрогасителя	U590-350-562	-	+
56.3	Проставка	U590-350-563	-	+
56.4	Крышка выхлопного отверстия	U590-350-564	-	+
56.5	Саморез 4x10 T20	UM02-000-125	-	+
56C	Глушитель в сборе	U590-350-056C	845.07	+
57	Кожух металлический	U590-350-057	-	+
58	Винт M5x60 H4	UM01-000-199	-	+
59	Кожух задний ДВС	U590-350-059	735.53	+
60	Саморез 4x16	UM02-000-024	101.03	+
61	Прокладка цилиндра паронитовая	U590-350-061	138.2	+
62	Прокладка паронитовая впускного окна цилиндра	U590-350-062	123.64	+
63	Термоизолятор карбюратора	U590-350-063	-	+
64	Прокладка карбюратора паронитовая	U590-350-064	100	+
65	Карбюратор HUAYI в сборе	U590-350-065	3 492.56	+
67	Гайка M4	UM05-000-002	101.03	+
68	Рычаг воздушной заслонки	U590-350-068	100	+
69	Корпус воздушного фильтра	U590-350-069	735.53	+
70	Заслонка воздушная	U590-350-070	100	+
71	Саморез 4x10 PH2	UM02-000-093	101.03	+
72	Винт M5х75 Н4	UM01-000-200	-	+
73	Элемент фильтрующий кольцо ППУ	U590-350-073	46.65	+
74	Крышка воздушного фильтра	U590-350-074	404.12	+
76	Винт-барашек M4	U590-350-076	-	+
77	Свеча зажигания TORCH L7RTC	U590-350-077	660.81	+
78	Втулка металлическая	U590-350-078	563.38	+
79	Магнето H=65 h=52 d=33 L=90	U590-350-079	1 414.43	+
82	Саморез 5x18 PH2 #F	UM02-000-087	101.03	+
83	Гайка M5 (квадрат) #F	UM05-002-003	101.03	+
84	Шайба D16хd6х2	UM04-002-022	102	+
85	Винт M5x28 PH2	UM01-000-081	101.03	+
86	Втулка-амортизатор	U590-350-086	-	+
92C	Штанга верхняя в сборе	U590-350-092C	2 034.43	+
93	Вал	U590-350-093	688.57	+
94	Шайба D22 d12h0,8	UM04-002-024	-	+
95	Втулка металлическая	U590-350-095	-	+
97	Кольцо стопорное D7 #F	UM06-000-006	101.03	+
98C	Муфта соединительная в сборе	U590-350-098C	782.48	+
99	Винт M6x30	UM01-000-050	102	+
100	Гайка M6	UM05-000-003	135.69	+
101	Муфта соединительная	U590-350-101	627.96	+
102	Винт M5x11 PH2 #F	UM01-000-064	101.03	+
103	Пружина	U451-100-011	-	+
104	Рычаг фиксатора	U590-350-104	-	+
105	Кольцо стопорное D2 #F	UM06-000-001	101.03	+
106	Ось стальная	U590-350-106	-	+
107	Болт M6х40	UM03-000-036	-	+
108	Втулка металлическая	U590-350-108	-	+
109	Барашек пластиковый	U451-100-094	-	+
115C	Трос акселератора в сборе	U590-350-115C	1 638.11	+
116	Саморез 3x12 PH1	UM02-000-005	101.03	+
117	Саморез 3x14 PH1	UM02-000-008	101.03	+
118	Рукоятка левая часть	U590-350-118	-	+
119	Рукоятка правая часть	U590-350-119	-	+
120	Кольцо стопорное D5 #F	UM06-000-009	101.03	+
121	Пружина кручения клавиши акселератора	U590-350-121	-	+
122	Клавиша акселератора	U590-350-122	-	+
123	Выключатель FB3-6 5E4 6(4) A250V	U210-110-010	202.06	+
124	Пружина цилиндрическая D8х11мм	U590-350-124	-	+
125	Кнопка фиксатора клавиши акселератора	U590-350-125	-	+
127	Винт M6x41	UM01-000-196	-	+
128	Рычаг блокиратора	U590-350-128	-	+
129	Пружина кручения рычага блокиратора	U590-350-129	-	+
130	Блокиратор клавиши акселератора	U590-350-130	-	+
133	Винт M6x19 H5	UM01-000-143	100	+
135	Ручка велосипедная	U590-350-135	904.16	+
137	Корпус хомута	U590-350-137	299.12	+
138	Скоба хомута нижняя	U590-350-138	-	+
140C	Штанга нижняя в сборе	U590-350-140C	2 020.62	+
144	Вал гибкий 710мм	U590-350-144	1 189.35	+
146C	Редуктор в сборе	U451-120-068-C	1 669.54	+
147	Кольцо стопорное сжимное D23 #F	UM06-002-015	101.03	+
148	Подшипник шариковый 6900-2RS (22x10x6)	U009-690-0RS	231.64	+
149	Шайба D22 D16 h2	U451-120-076	-	+
150	Кольцо стопорное	U451-120-074	-	+
151	Шестерня	U451-120-073	-	+
152	Болт M5х33	UM03-000-029	-	+
153	Винт M5x15 РН2	UM01-000-078	101.03	+
154	Корпус редуктора	U451-120-068	-	+
155	Шайба пластиковая	U451-120-067	-	+
156	Болт M8x15 #F	UM03-000-005	101.03	+
157	Подшипник шариковый 629-2Z (26х9х8) OG	U009-629-RS0	311	+
158	Шестерня	U451-120-062	-	+
160	Шпиндель	U451-120-061	-	+
161	Подшипник шариковый 6002-2RS (32x15x9) CCEB	U009-600-2RS	425.85	+
162	Кольцо стопорное сжимное D34	UM06-002-002	102	+
163	Сальник (манжета для вала) TC 19х32х7	U451-120-058	-	+
164	Втулка металлическая	U451-120-057	-	+
165	Гайка M5 (автогровер)	UM05-001-001	101.03	+
166	Кожух пластиковый	U590-350-166	845.07	+
169	Шайба прижимная	U451-120-044	125.2	+
170	Гайка M10 левая	UM05-003-006	124	+
171	Шплинт	U451-120-086	-	+
175	Шайба прижимная	U451-120-056	125.2	+
177	Ось	U451-120-084	-	+
178	Основа катушки	U451-120-051	404.12	+
180	Пружина	U451-120-055	100	+
181	Катушка триммера	U451-120-053	808.25	+
183C	Фиксатор катушки в сборе	U451-120-052-C	101.03	+
184	Фиксатор катушки	U451-120-052	-	+
185	Болт M6х0.75х17LH	U451-120-082	-	+
186	Шайба	U451-120-083	-	+
187	Шайба стопорная D22 D18 D14	UM04-004-001	-	+
188	Кожух лески	U451-120-040	808.25	+
189	Винт M5x16 PH2	UM01-000-035	101.03	+
190	Нож лески	U451-120-041	202.06	+
192	Винт M6x24 РН2	UM01-000-134	-	+
193	Шайба D6	UM04-000-004	101.03	+
194	Шайба-гровер D6	UM04-001-004	101.03	+
195	Корпус муфты стартера	U590-350-195	-	+
195С	Катушка для триммера в сборе	U451-120-032-C	1 040.56	+
196	Пружина кручения муфты стартера	U590-350-196	-	+
197	Кулачок	U590-350-197	-	+
198	Кольцо стопорное D4	UM06-000-003	101.03	+
