Инструмент [ЗКЭ-60-24]

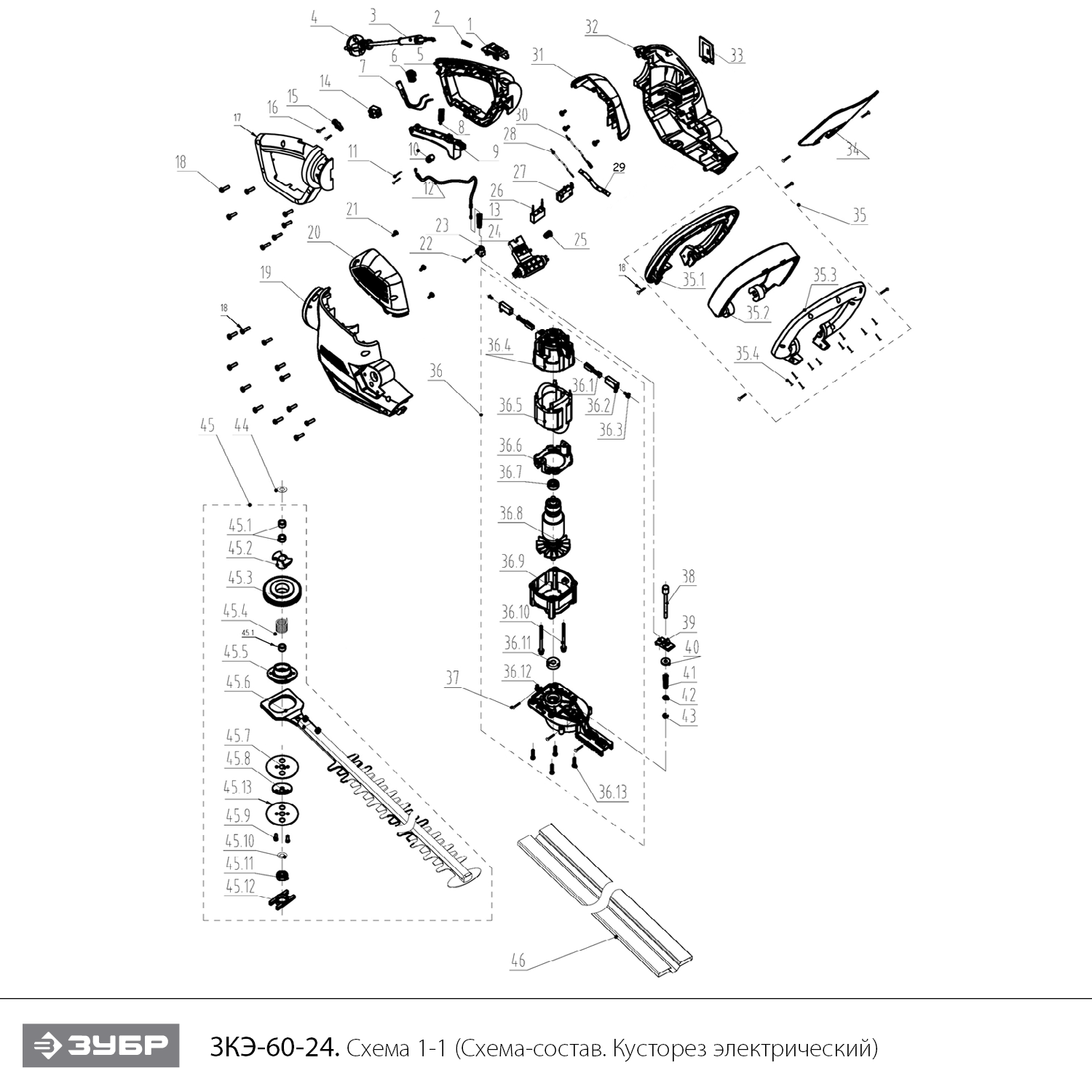

Схема сборки и запчасти Инструмент [ЗКЭ-60-24]

№	Наименование	Артикул	Цена
1	Фиксатор поворота рукоятки (N000-007-387)	N000-007-387	-
2	Пружина (N000-007-388)	N000-007-388	-
3	Воротник шнура (U098-001-001)	U098-001-001	103.05
4	Шнур сетевой 2х0,75мм 2м #F (U099-004-015)	U099-004-015	206.1
5	Рукоятка левая часть (N000-007-390)	N000-007-390	-
6	Колпачок прозрачный (N000-007-391)	N000-007-391	-
7	Лампа неоновая (N000-000-981)	N000-000-981	-
8	Пружина (N000-007-393)	N000-007-393	-
9	Клавиша декоративная (N000-007-394)	N000-007-394	-
10	Упор тросика (N000-007-395)	N000-007-395	-
11	Саморез 3x22 PH1 #F (UM02-000-069)	UM02-000-069	-
12	Тросик выключателя (V000-000-623)	V000-000-623	-
13	Пружина конусная (N000-007-397)	N000-007-397	-
14	Клеммник (U103-600-040)	U103-600-040	103.05
15	Прижим шнура (U406-520-010)	U406-520-010	-
16	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
17	Рукоятка правая часть (N000-007-401)	N000-007-401	-
18	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
19	Корпус правая часть (N000-007-403)	N000-007-403	-
20	Накладка корпуса правая (N000-007-404)	N000-007-404	-
21	Саморез 3x10 РН2 (UM02-000-003)	UM02-000-003	-
23	Упор тросика (N000-007-407)	N000-007-407	-
24	Рычаг блокиратра (N000-007-408)	N000-007-408	-
25	Пружина (N000-007-409)	N000-007-409	-
26	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
27	Микровыключатель DW-20/14(14)A 250VAC 5E4 (U451-550-011)	U451-550-011	412.2
31	Накладка корпуса левая (N000-007-411)	N000-007-411	-
32	Корпус левая часть (N000-007-412)	N000-007-412	-
34	Щиток (N000-007-414)	N000-007-414	-
35	Рукоятка передняя в сборе (N000-007-415)	N000-007-415	-
36	Корпус статора (N000-007-420)	N000-007-420	-
36-1	Щетка графитовая (пара) 5.9х8.9х16 (N000-007-421)	N000-007-421	380.41
36-2	Щеткодержатель (N000-007-422)	N000-007-422	360.59
36-3	Саморез 3x12 PH1 (UM02-000-005)	UM02-000-005	103.05
36-4	Крышка двигателя задняя (N000-007-424)	N000-007-424	-
36-5	Статор (N000-007-425)	N000-007-425	2 774.28
36-6	Защита статора (N000-007-426)	N000-007-426	-
36-7	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
36-8	Ротор (N000-007-428)	N000-007-428	1 960.76
36-9	Крышка двигателя передняя (N000-007-429)	N000-007-429	-
36-10	Винт (N000-007-430)	N000-007-430	-
36-11	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
36-12	Корпус редуктора (N000-007-432)	N000-007-432	-
36-13	Саморез 4x22 РН2 (UM02-000-032)	UM02-000-032	-
37	Саморез 4x27 PH2 (UM02-000-072)	UM02-000-072	103.05
38	Шток блокировки (N000-007-435)	N000-007-435	-
39	Коромысло (N000-007-436)	N000-007-436	-
40	Шайба D15 D5 (N000-007-437)	N000-007-437	-
42	Шайба D8 D5 (N000-007-439)	N000-007-439	-
43	Кольцо стопорное D5 #F (UM06-000-009)	UM06-000-009	103.05
44	Шайба D23 D9 (N000-007-441)	N000-007-441	-
45	Ножи в сборе (N000-007-442)	N000-007-442	4 637.32
45-1	Подшипник игольчатый HK0808 (12х8х8) (U010-080-800)	U010-080-800	257.63
45-2	Втулка (N000-007-444)	N000-007-444	-
45-3	Шестерня (N000-007-445)	N000-007-445	394.08
45-4	Пружина муфты (N000-007-446)	N000-007-446	-
45-5	Эксцентрик верхний (N000-007-447)	N000-007-447	-
45-6	Ножи (N000-007-448)	N000-007-448	-
45-7	Шайба (N000-007-449)	N000-007-449	-
45-8	Эксцентрик нижний (N000-007-450)	N000-007-450	-
45-9	Штифт (N000-007-451)	N000-007-451	-
45-10	Шайба (N000-007-452)	N000-007-452	-
45-11	Гайка (N000-007-453)	N000-007-453	-
45-12	Основание (N000-007-454)	N000-007-454	-
45-13	Прокладка (N000-007-455)	N000-007-455	-
46	Кожух защитный (N000-007-456)	N000-007-456	-
