Инструмент [ЗЛ-570Э]

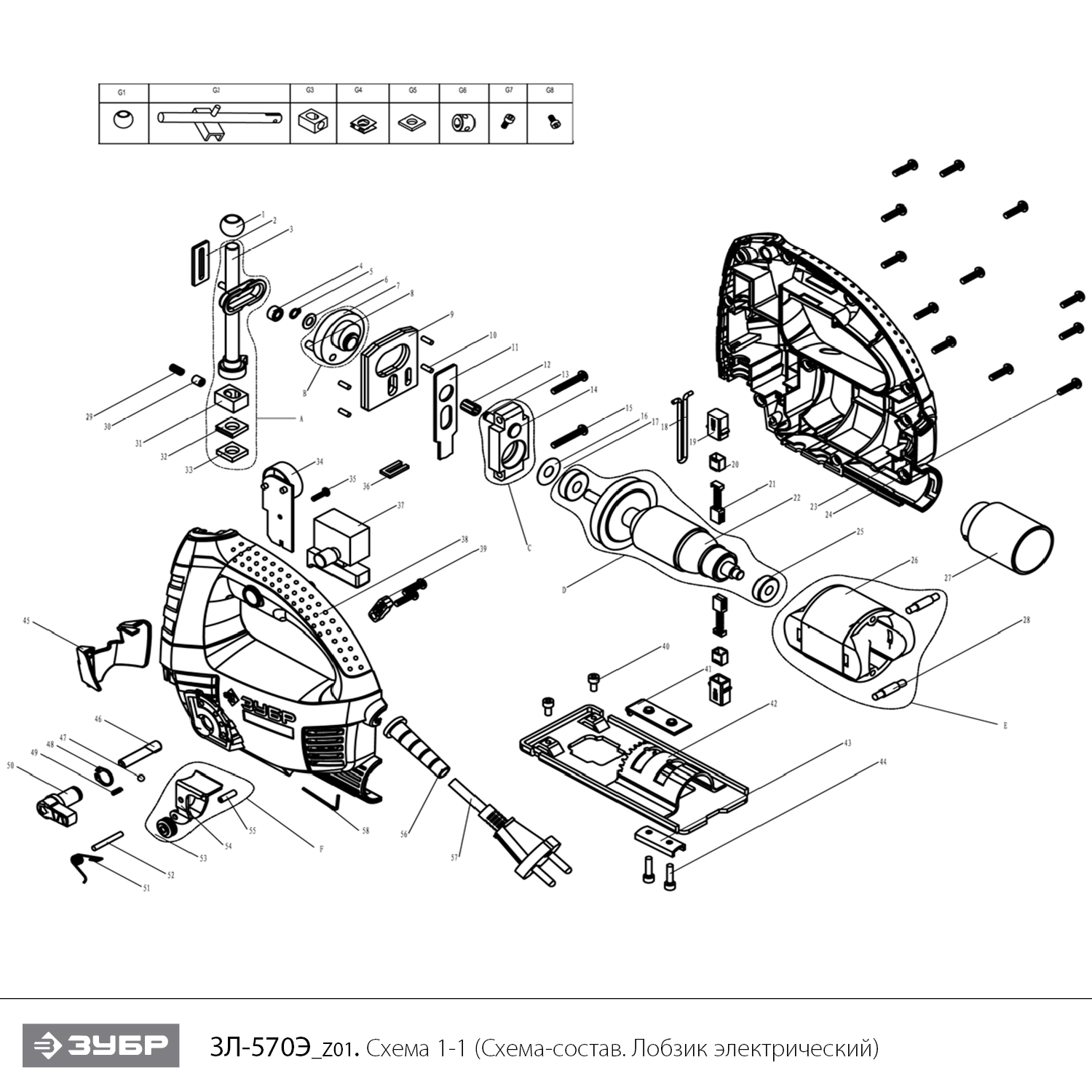

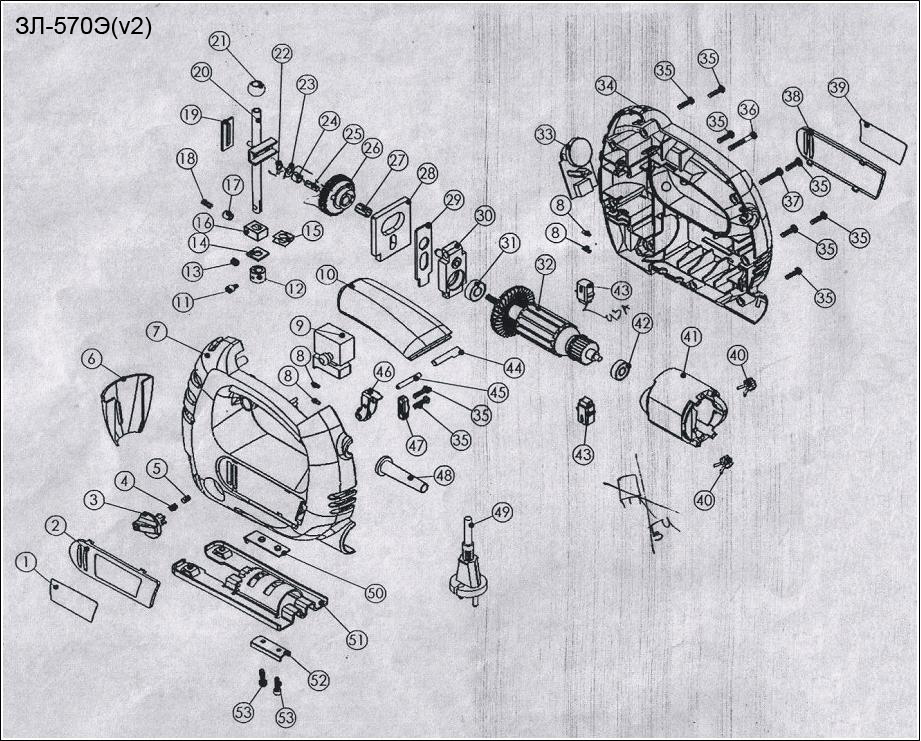

Схема сборки и запчасти Инструмент [ЗЛ-570Э]

№	Наименование	Артикул	Цена
2	Накладка корпуса декоративная левая (U204-570-002)	U204-570-002	103.05
3	Ручка регулятора маятника (U204-570-003)	U204-570-003	103.05
4	Пружина (U204-570-004)	U204-570-004	103.05
5	Крышка пружины (U204-570-005)	U204-570-005	103.05
6	Экран защитный (U204-570-006)	U204-570-006	103.05
7	Корпус левая часть (U204-570-007)	U204-570-007	412.2
8	Штифт металлический (U354-570-037)	U354-570-037	104.04
9	Выключатель FA5-10/2B 10 (8) 250V-5E4 (U354-570-042)	U354-570-042	206.1
10	Накладка ручки (U204-570-010)	U204-570-010	103.05
11	Винт M4x12 H3 (бочк.) пилкодержателя (U204-570-011)	U204-570-011	103.05
12	Пилкодержатель D14.5х12 (U204-570-012)	U204-570-012	206.1
13	Винт M4x10 H3 (цилиндр) #F (UM01-000-013)	UM01-000-013	103.05
14	Пыльник штока D8 (U354-571-043)	U354-571-043	103.05
15	Обойма пыльника штока D8 (U354-571-040)	U354-571-040	103.05
16	Направляющая штока D8 (нижняя) (U354-571-061)	U354-571-061	103.05
17	Втулка h 8, D5, D7 (U354-570-006)	U354-570-006	206.1
18	Пружина h=12, D=5 (U354-570-005)	U354-570-005	103.05
19	Направляющая штока вертикальная (U354-570-002)	U354-570-002	103.05
20	Шток D8 L106 (U204-570-020)	U204-570-020	412.2
20С	Шток в сборе с пилкодержателем D8x106x30 (U204-570-020-C)	U204-570-020-C	421.41
21	Направляющая штока круглая (верхняя) D8 (U354-571-019)	U354-571-019	103.05
22	Кольцо стопорное D5 (UM06-000-004)	UM06-000-004	104.04
23	Шайба D=12 D=6 (U354-570-029)	U354-570-029	103.05
24	Втулка стальная D10 Dвн5 h6 (U204-570-024)	U204-570-024	103.05
25	Штифт шестерни (U204-570-025)	U204-570-025	103.05
26	Шестерня ведомая (U204-570-026)	U204-570-026	309.15
27	Подшипник игольчатый HK061309 (13х6х9) (U010-061-309)	U010-061-309	206.1
28	Противовес (U204-570-028)	U204-570-028	103.05
29	Толкатель маятника (U354-570-035)	U354-570-035	103.05
30	Промщит 59*28 (U354-570-038)	U354-570-038	206.1
31	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
32	Ротор (U354-571-048)	U354-571-048	1 277
33	Регулятор оборотов (U204-570-033)	U204-570-033	309.15
34	Корпус правая часть (U204-570-034)	U204-570-034	412.2
35	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
36	Саморез 4x38 PH2 (UM02-000-041)	UM02-000-041	-
37	Саморез 4x27 PH2 (UM02-000-072)	UM02-000-072	103.05
38	Накладка декоративная корпуса правая (U204-570-038)	U204-570-038	103.05
40	Катушка индукторная (U204-570-040)	U204-570-040	103.05
41	Статор (U354-571-053)	U354-571-053	618.31
42	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
43	Щеткодержатель в сборе 12х9х19.5 (U354-570-046)	U354-570-046	101.03
43А	Щетка графитовая (пара) 5х8х11 (U354-570-049-W)	U354-570-049-W	128.89
44	Переключатель хода маятника (U204-570-044)	U204-570-044	103.05
45	Ось держателя упорного ролика (U204-570-045)	U204-570-045	103.05
46	Ролик упорный в сборе (U204-570-046-C)	U204-570-046-C	206.1
47	Прижим шнура (U354-570-057)	U354-570-057	103.05
48	Воротник шнура #F (U098-001-003)	U098-001-003	103.05
49	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
50	Гайка специальная прижима лыжи (U354-571-021)	U354-571-021	-
51	Лыжа (U354-570-061)	U354-570-061	103.05
52	Прижим лыжи (U354-570-026)	U354-570-026	-
53	Винт M4x20 Н3 (цилиндр) #F (UM01-000-025)	UM01-000-025	103.05
54	Гильза щетки #Fu (U354-570-048)	U354-570-048	103.05
55	Винт M4x12 H3 (цилиндр) #F (UM01-000-016)	UM01-000-016	103.05
56	Переходник для пылесоса (U204-570-056)	U204-570-056	-
