Инструмент [ЗЛ-650ЭМ]

Артикул:

ЗЛ-650ЭМ

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

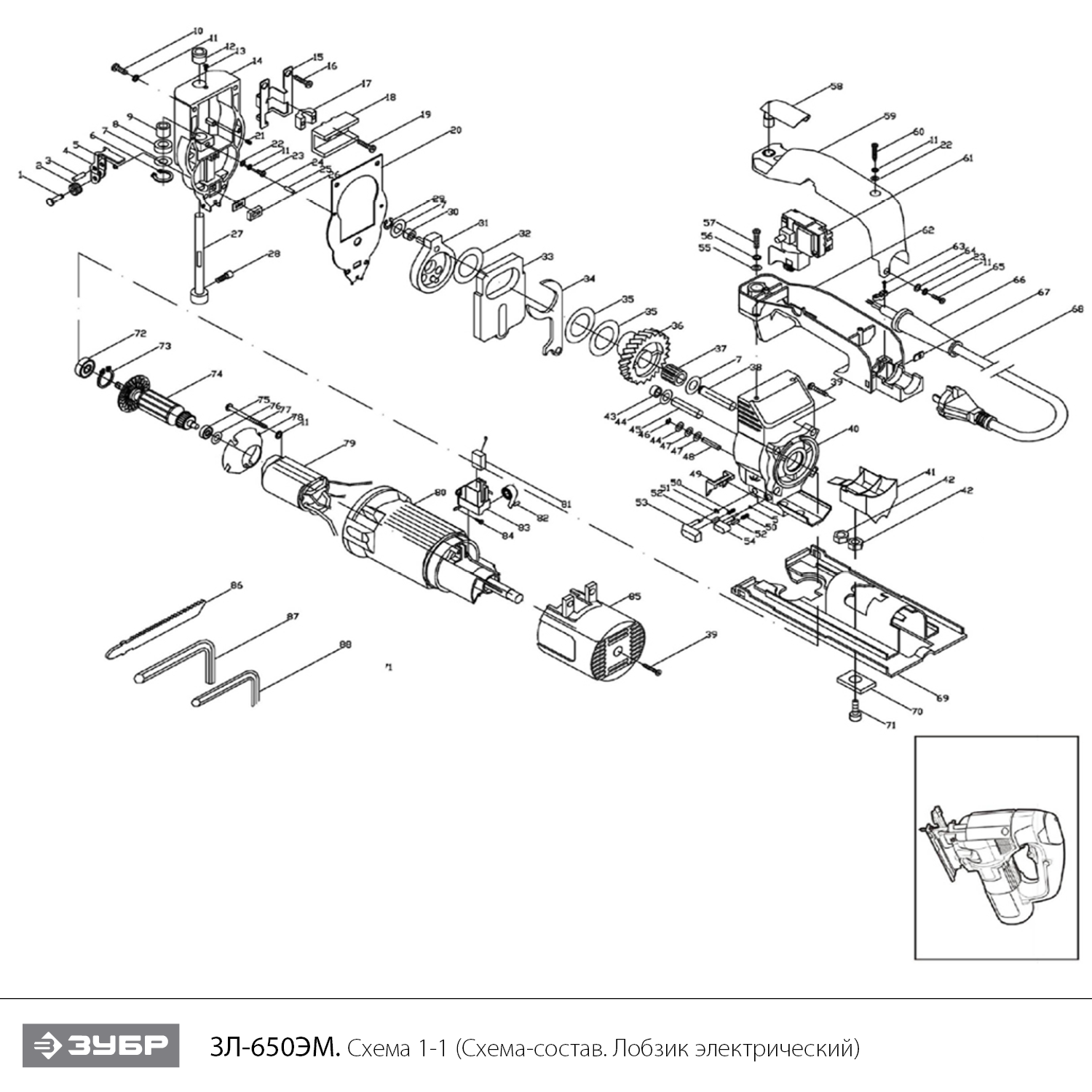

Схема сборки и запчасти Инструмент [ЗЛ-650ЭМ]

№	Наименование	Артикул	Цена
1	Штифт упорного ролика	U354-570-015	101.03	+
2	Ролик упорный D12x7	U504-650-002	202.06	+
3	Штифт D4х24	U504-650-003	100	+
4	Держатель упорного ролика	U504-650-004	202.06	+
5	Кольцо стопорное D3	UM06-000-002	101.03	+
6	Кольцо стопорное сжимное D19	UM06-002-011	101.03	+
7	Шайба D17.5хd10.5х0.6	U504-650-007	203.1	+
8	Кольцо уплотнительное D15 D8 h3	U504-650-008	34.44	+
9	Втулка латунная D13 h9,2	U504-650-009	37.55	+
10	Винт M4x14 РН2	UM01-000-018	101.03	+
11	Шайба-гровер D4	UM04-001-002	101.03	+
12	Втулка латунная D14 h10,2	U504-650-012	37.55	+
14	Крышка корпуса редуктора	U504-650-014	707.22	+
15	Полка	U504-650-015	202.06	+
16	Винт M4x10	UM01-000-012	101.03	+
17	Прижим планки	U504-650-017	202.06	+
18	Планка штока	U504-650-018	505.15	+
19	Винт M4x10 PH2	UM01-000-011	102	+
20	Прокладка редуктора паронитовая	U504-650-020	100	+
21	Пружина	U504-650-021	-	+
22	Шайба D4	UM04-000-002	101.03	+
23	Винт M4x9 PH2 #F	UM01-000-010	101.03	+
24	Шайба	U504-650-024	-	+
25	Штифт D3х16	U504-650-025	100	+
26	Пыльник	U504-650-026	-	+
27	Шток с пилкодержателем D16x110.5	U504-650-027	813.78	+
28	Винт M5x17 H4 (цилиндр) #F	UM01-000-100	102	+
29	Кольцо стопорное D7 #F	UM06-000-006	101.03	+
30A	Втулка пластиковая D10 D6,3 h7	U504-650-030	103.29	+
30B	Втулка стальная D12 D6 h10	U504-711-035	100	+
31A	Маховик	U504-650-031	404.12	+
31B	Маховик	U504-711-036	707.22	+
32	Шайба D34 D27 h0,5	U504-650-032	-	+
33	Противовес (77х50х4,7)	U504-650-033	404.12	+
34	Вилка	U504-650-034	-	+
35	Шайба D34 D27 h1,5	U504-650-035	-	+
36	Шестерня ведомая D44.7 Z36	U504-650-036	707.22	+
37	Подшипник игольчатый (13х10,5х18)	U010-131-018	203.45	+
39	Саморез 4x23 PH2 #F	UM02-000-034	-	+
40	Корпус редуктора	U504-650-040	1 059.69	+
41	Воздуховод	U504-650-041	-	+
42	Гайка M6	UM05-000-003	135.69	+
43	Втулка пластиковая	U504-650-043	103.29	+
44	Шайба D6	UM04-000-010	-	+
46	Кольцо стопорное D4	UM06-000-003	101.03	+
47	Шайба D6	UM04-000-011	-	+
49	Рассекатель	U504-650-049	-	+
50	Пружина	U504-650-050	-	+
51	Кольцо стопорное D5 #F	UM06-000-009	101.03	+
52	Колпачок	U504-650-052	-	+
53	Ручка регулятора маятника	U504-650-053	53.21	+
54	Регулятор потока воздуха	U504-650-054	-	+
55	Шайба D5 #F	UM04-000-003	101.03	+
56	Шайба-гровер D5	UM04-001-003	101.03	+
57	Винт M5x22 РН2 #F	UM01-000-042	101.03	+
58	Крышка рукоятки	U504-650-058	404.12	+
59	Рукоятка верхняя часть	U504-650-059	303.09	+
61	Выключатель FA2-5/1BEK 5(5)A 250V ~5E4	U504-650-061	808.25	+
62	Рукоятка нижняя часть	U504-650-062	303.09	+
63	Саморез 4x16	UM02-000-024	101.03	+
64	Прижим шнура	U253-120-047	101.03	+
65	Винт M4x25 PH2	UM01-000-153	-	+
66	Воротник шнура	U098-004-017	-	+
67	Гайка М4 специальная	U504-650-067	-	+
68	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06	+
69	Лыжа	U504-650-069	707.22	+
70	Прижим лыжи	U504-650-070	100	+
71	Винт M6x21 H5	UM01-000-174	100	+
72	Подшипник шариковый 609 (24х9х7) Uragan	U009-609-RS0	202.06	+
73	Кольцо стопорное сжимное D25	UM06-002-017	-	+
74	Ротор КДС D45xd32.3 Z4	U504-650-074	3 030.93	+
75	Подшипник шариковый 627 (22х7х7)	U009-627-RS0	101.03	+
76	Шайба пружинная D21хd16хh0.4	U504-650-076	-	+
77	Саморез 4x62 PH2 #F	UM02-000-046	-	+
78	Защита статора	U504-650-078	-	+
79	Статор	U504-650-079	2 973.39	+
80	Корпус двигателя	U504-650-080	505.15	+
81	Щетка графитовая (пара) 5х7х17	U351-800-064-W	144.56	+
82	Пружина щеткодержателя #W	U351-800-091	-	+
83	Щеткодержатель	U504-650-083	202.06	+
84	Саморез 3x10 РН2	UM02-000-003	-	+
85	Крышка корпуса статора	U504-650-085	303.09	+
89	Конденсатор 0.22 мкФ	U353-110-055	101.03	+
90	Катушка индукторная	U253-950-054	101.03	+
91	Шайба	U354-550-035	-	+
92	Шайба D14 d10 h0,3 #F	UM04-002-001	101.03	+
93	Шайба D10 D5,5 h0,6	U504-650-093	-	+
95	Винт M4x20 PH2 #F	UM01-000-069	101.03	+
