Инструмент [ЗЛ-710Э]

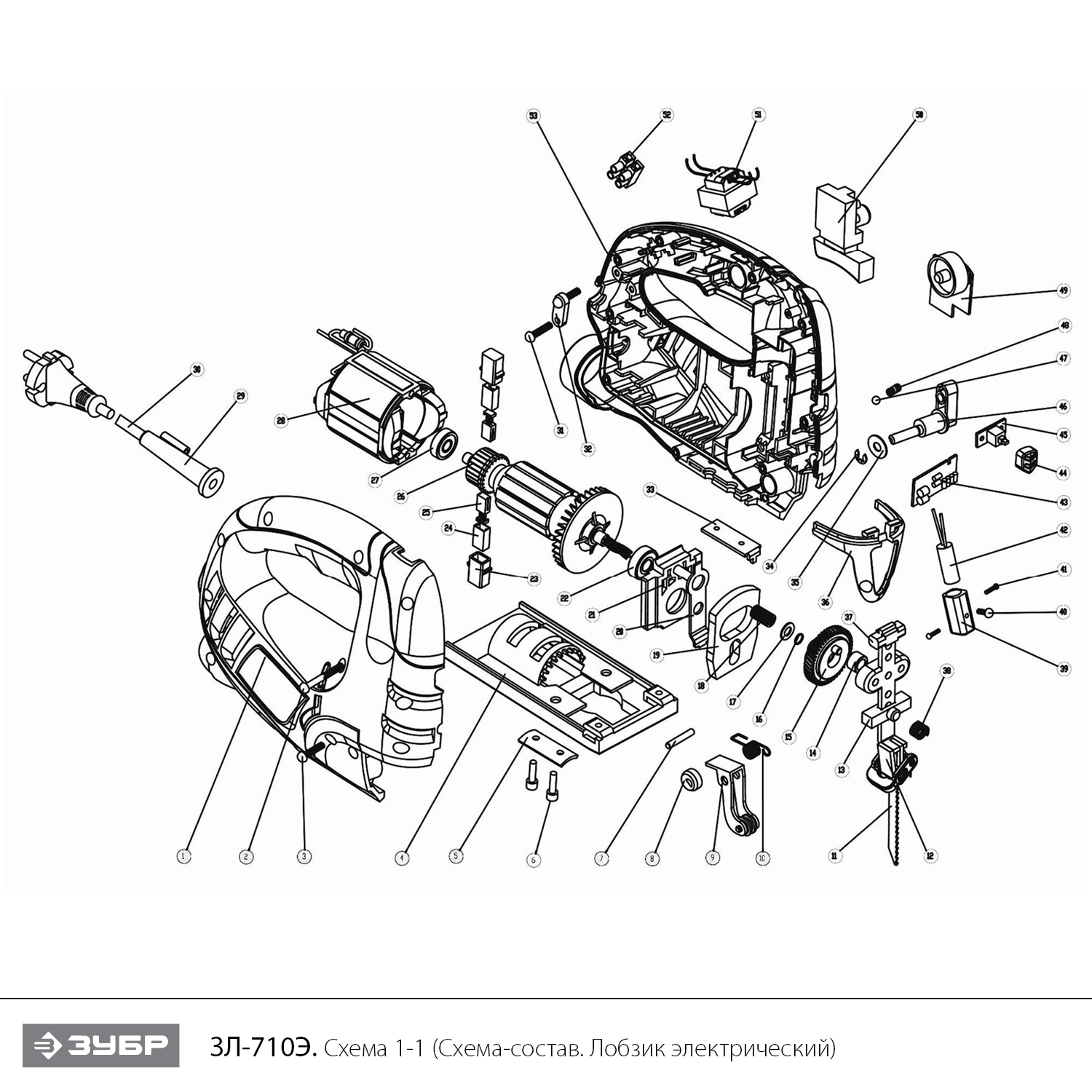

Схема сборки и запчасти Инструмент [ЗЛ-710Э]

№	Наименование	Артикул	Цена
1	Корпус правая часть (U504-710-001)	U504-710-001	421.41
2	Саморез 4x62 PH2 #F (UM02-000-046)	UM02-000-046	-
3	Саморез 4x20 (UM02-000-065)	UM02-000-065	103.05
4	Лыжа (U504-710-004)	U504-710-004	670.43
5	Прижим лыжи (U504-710-005)	U504-710-005	-
6	Винт M4x18 H3 (цилиндр) #F (UM01-000-024)	UM01-000-024	103.05
7	Штифт D4х27.5 (U504-710-007)	U504-710-007	102
8	Эксцентрик (U504-710-008)	U504-710-008	162.71
9	Ролик упорный в сборе (U504-710-009-C)	U504-710-009-C	412.2
10	Пружина маятника (U354-570-022)	U354-570-022	-
12	Шток в сборе с пилкодержателем 116.29x39 (U504-710-012-C)	U504-710-012-C	432.35
14	Втулка металлическая D12xd6x6.5 (U504-710-014)	U504-710-014	197.93
15	Шестерня ведомая D48x11 Z44 (U504-710-015)	U504-710-015	721.36
16	Кольцо стопорное D5 (UM06-000-004)	UM06-000-004	104.04
17	Шайба D6 (UM04-000-004)	UM04-000-004	103.05
18	Подшипник игольчатый (8,5х6,5х7,0) (U354-550-027)	U354-550-027	103.05
19	Противовес (U504-710-019)	U504-710-019	412.2
20	Толкатель маятника (U504-710-020)	U504-710-020	102
21	Промщит 52.7x49.4x28.4 (U504-710-021)	U504-710-021	357.61
22	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
24C	Щеткодержатель в сборе 12х9х19.5 (U354-570-046)	U354-570-046	101.03
25	Щетка графитовая (пара) 5х8х11 (U354-570-049-W)	U354-570-049-W	128.89
26	Ротор D38x52.4 (U504-710-026)	U504-710-026	2 061.03
27	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
28	Статор (U504-710-028)	U504-710-028	1 648.83
29	Воротник шнура #F (U098-001-003)	U098-001-003	103.05
30	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
31	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
32	Прижим шнура (U267-281-037)	U267-281-037	-
33	Гайка специальная прижима лыжи (U504-710-033)	U504-710-033	-
34	Кольцо стопорное D5 #F (UM06-000-009)	UM06-000-009	103.05
35	Шайба D16 D6,7 h0,8 (U504-710-035)	U504-710-035	30.51
36	Экран защитный (U504-710-036)	U504-710-036	-
37	Направляющая штока верхняя 24x9.5x8 (U504-710-037)	U504-710-037	412.2
38	Пружина (U504-710-038)	U504-710-038	105.08
39	Обойма лазера (U504-710-039)	U504-710-039	-
40	Саморез 2,5х7 РН1 (UM02-000-106)	UM02-000-106	-
41	Саморез 3x10 (UM02-000-068)	UM02-000-068	103.05
42	Лазер (U504-710-042)	U504-710-042	670.43
43	Блок электронный лазера JD2887L-B2 (U504-710-043)	U504-710-043	113.5
44	Клавиша (U504-710-044)	U504-710-044	37.82
45	Выключатель лазера (U504-710-045)	U504-710-045	412.2
46	Ручка регулятора маятника (U504-710-046)	U504-710-046	61.03
47	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
48	Пружина (U504-710-048)	U504-710-048	30.51
49	Регулятор оборотов JD2907LK (U504-710-049)	U504-710-049	664.04
50	Выключатель FA-6/2S 6(4)A 250V~ 5E4 (U504-710-050)	U504-710-050	721.36
51	Трансформатор (U504-710-051)	U504-710-051	309.15
52	Клеммник (U103-600-040)	U103-600-040	103.05
53	Корпус левая часть (U504-710-053)	U504-710-053	421.41
54	Винт M4x10 H3 (цилиндр) #F (UM01-000-013)	UM01-000-013	103.05
55	Штифт упорного ролика (U354-570-015)	U354-570-015	103.05
56	Держатель упорного ролика (U504-710-056)	U504-710-056	-
57	Ролик упорный (U504-710-057)	U504-710-057	-
58	Кольцо стопорное D3 (UM06-000-002)	UM06-000-002	103.05
59	Катушка индукторная (U504-710-059)	U504-710-059	-
60	Шток (U504-710-060)	U504-710-060	200.16
61	Штифт (U504-710-061)	U504-710-061	-
62	Шайба стопорная D8 D6 D2,5 (UM04-004-002)	UM04-004-002	-
63	Пружина торсионная (U504-710-063)	U504-710-063	-
64	Штифт (U504-710-064)	U504-710-064	-
65	Рычаг (U504-710-065)	U504-710-065	-
