Инструмент [ЗЛ-710ЭМ]

Артикул:

ЗЛ-710ЭМ

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

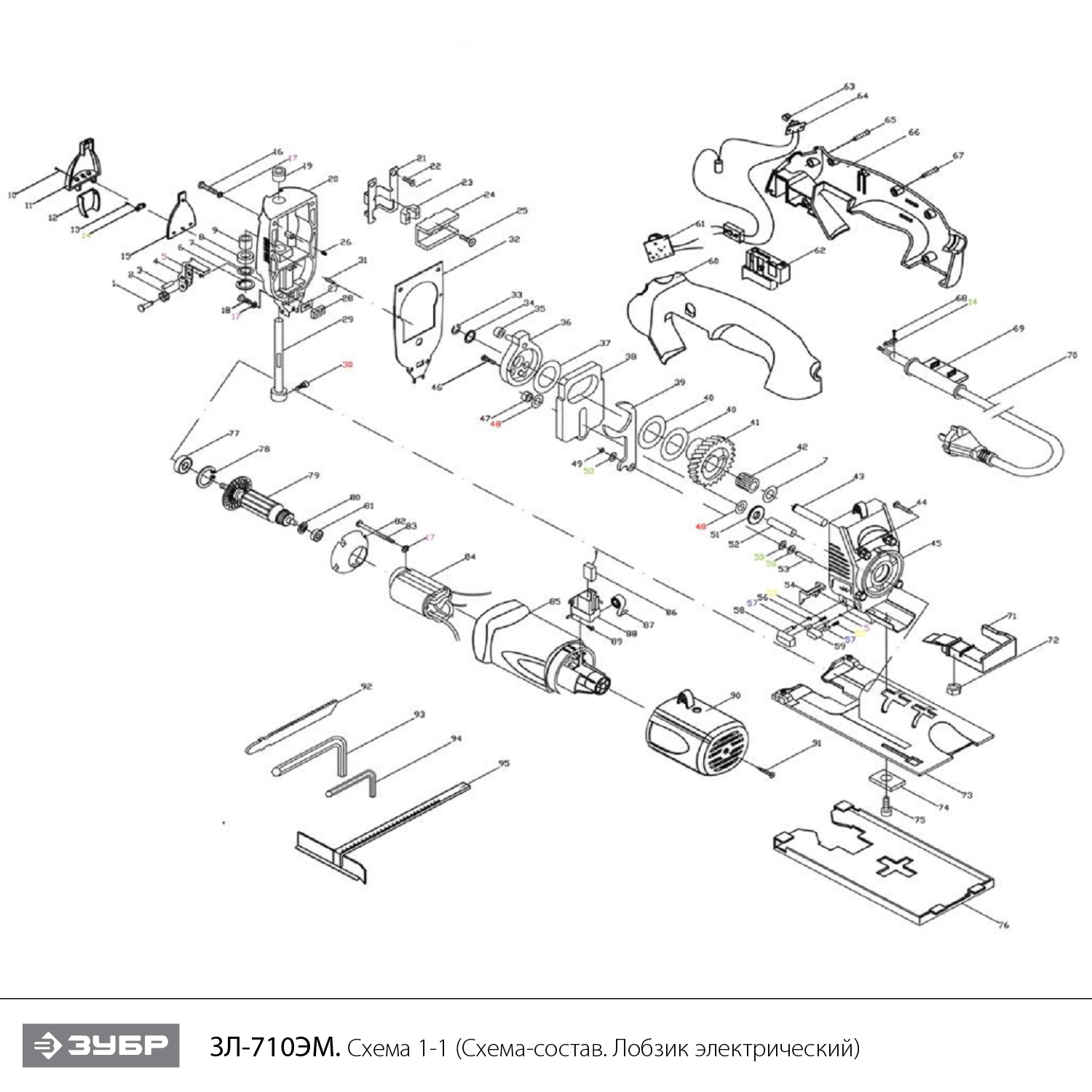

Схема сборки и запчасти Инструмент [ЗЛ-710ЭМ]

№	Наименование	Артикул	Цена
1	Штифт упорного ролика	U354-570-015	101.03	+
2	Ролик упорный D12x7	U504-650-002	202.06	+
3	Штифт D4х24	U504-650-003	100	+
4	Держатель упорного ролика	U504-650-004	202.06	+
5	Кольцо стопорное D3	UM06-000-002	101.03	+
6	Кольцо стопорное сжимное D19	UM06-002-011	101.03	+
7	Шайба D17.5хd10.5х0.6	U504-650-007	203.1	+
8	Кольцо уплотнительное D15 D8 h3	U504-650-008	34.44	+
9	Втулка латунная D13 h9,2	U504-650-009	37.55	+
10	Винт M3х22 PH2	UM01-000-208	-	+
11	Крышка декоративная	U504-711-011	-	+
12	Экран защитный	U504-711-012	-	+
13	Саморез 3,5х16 PH2	UM02-000-117	-	+
14	Прижим шнура	U253-120-047	101.03	+
15	Планка лазера установочная	U504-711-015	-	+
16	Винт M4x32 РН2 #F	UM01-000-027	101.03	+
17	Шайба-гровер D4	UM04-001-002	101.03	+
18	Винт M4x16 PH2 #F	UM01-000-021	101.03	+
19	Втулка латунная D14 h10,2	U504-650-012	37.55	+
20	Крышка редуктора	U504-711-020	707.22	+
21	Полка	U504-650-015	202.06	+
22	Винт M4x12	UM01-000-015	101.03	+
23	Прижим планки	U504-650-017	202.06	+
24	Планка штока	U504-650-018	505.15	+
25	Винт M4x10 PH2	UM01-000-011	102	+
26	Пружина	U504-650-021	-	+
27	Шайба	U504-650-024	-	+
28	Пыльник	U504-650-026	-	+
29	Шток с пилкодержателем D16x110.5	U504-650-027	813.78	+
30	Винт M5x17 H4 (цилиндр) #F	UM01-000-100	102	+
31	Штифт D3х16	U504-650-025	100	+
32	Прокладка редуктора	U504-711-032	-	+
33	Кольцо стопорное D7 #F	UM06-000-006	101.03	+
34	Шайба D14 d10 h0,3 #F	UM04-002-001	101.03	+
35	Втулка стальная D12 D6 h10	U504-711-035	100	+
36	Маховик	U504-711-036	707.22	+
37	Шайба D34 D27 h0,5	U504-650-032	-	+
38	Противовес (77х50х4,7)	U504-650-033	404.12	+
39	Вилка	U504-650-034	-	+
40	Шайба D34 D27 h1,5	U504-650-035	-	+
41	Шестерня ведомая D44.7 Z36	U504-650-036	707.22	+
42	Подшипник игольчатый (13х10,5х18)	U010-131-018	203.45	+
44	Саморез 4x22 РН2	UM02-000-032	-	+
45	Корпус редуктора	U504-711-045	808.25	+
46	Винт M4x18 PH2 #F	UM01-000-071	101.03	+
47	Втулка пластиковая	U504-650-043	103.29	+
48	Шайба D6	UM04-000-010	-	+
49	Кольцо стопорное D4	UM06-000-003	101.03	+
50	Шайба D10 D5,5 h0,6	U504-650-093	-	+
51	Шайба D6	UM04-000-011	-	+
54	Рассекатель	U504-650-049	-	+
55	Пружина	U504-650-050	-	+
56	Кольцо стопорное D5 #F	UM06-000-009	101.03	+
57	Колпачок	U504-650-052	-	+
58	Ручка регулятора маятника	U504-711-058	-	+
59	Регулятор потока воздуха	U504-711-059	-	+
60	Ручка левая часть	U504-711-060	303.09	+
61	Регулятор оборотов	U504-711-061	505.15	+
62	Выключатель FA2-4/1BE-20 4(4)A 250V ~5E4	U504-711-062	782.48	+
63	Кнопка декоративная	U504-711-063	-	+
64	Лазер в сборе	U504-711-064	688.57	+
65	Саморез 4x20	UM02-000-065	101.03	+
66	Ручка правая часть	U504-711-066	303.09	+
68	Саморез 4x15 PH2	UM02-000-022	101.03	+
69	Воротник шнура	U098-004-017	-	+
70	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06	+
71	Воздуховод	U504-711-071	-	+
72	Гайка M6	UM05-000-003	135.69	+
73	Лыжа	U504-711-073	707.22	+
74	Прижим лыжи	U504-650-070	100	+
75	Винт M6x21 H5	UM01-000-174	100	+
76	Накладка лыжи	U504-711-076	-	+
77	Подшипник шариковый 609 (24х9х7) Uragan	U009-609-RS0	202.06	+
78	Кольцо стопорное сжимное D25	UM06-002-017	-	+
79	Ротор КДС D45xd32.3 Z4	U504-650-074	3 030.93	+
81	Подшипник шариковый 627 (22х7х7)	U009-627-RS0	101.03	+
82	Защита статора	U504-650-078	-	+
83	Саморез 4x62 PH2 #F	UM02-000-046	-	+
84	Статор	U504-650-079	2 973.39	+
85	Корпус двигателя	U504-711-085	688.57	+
86	Щетка графитовая (пара) 5х7х17	U351-800-064-W	144.56	+
87	Пружина щеткодержателя #W	U351-800-091	-	+
88	Щеткодержатель	U504-650-083	202.06	+
89	Саморез 3x10 РН2	UM02-000-003	-	+
90	Крышка корпуса статора	U504-711-090	404.12	+
