Инструмент [ЗЛШМ-950]

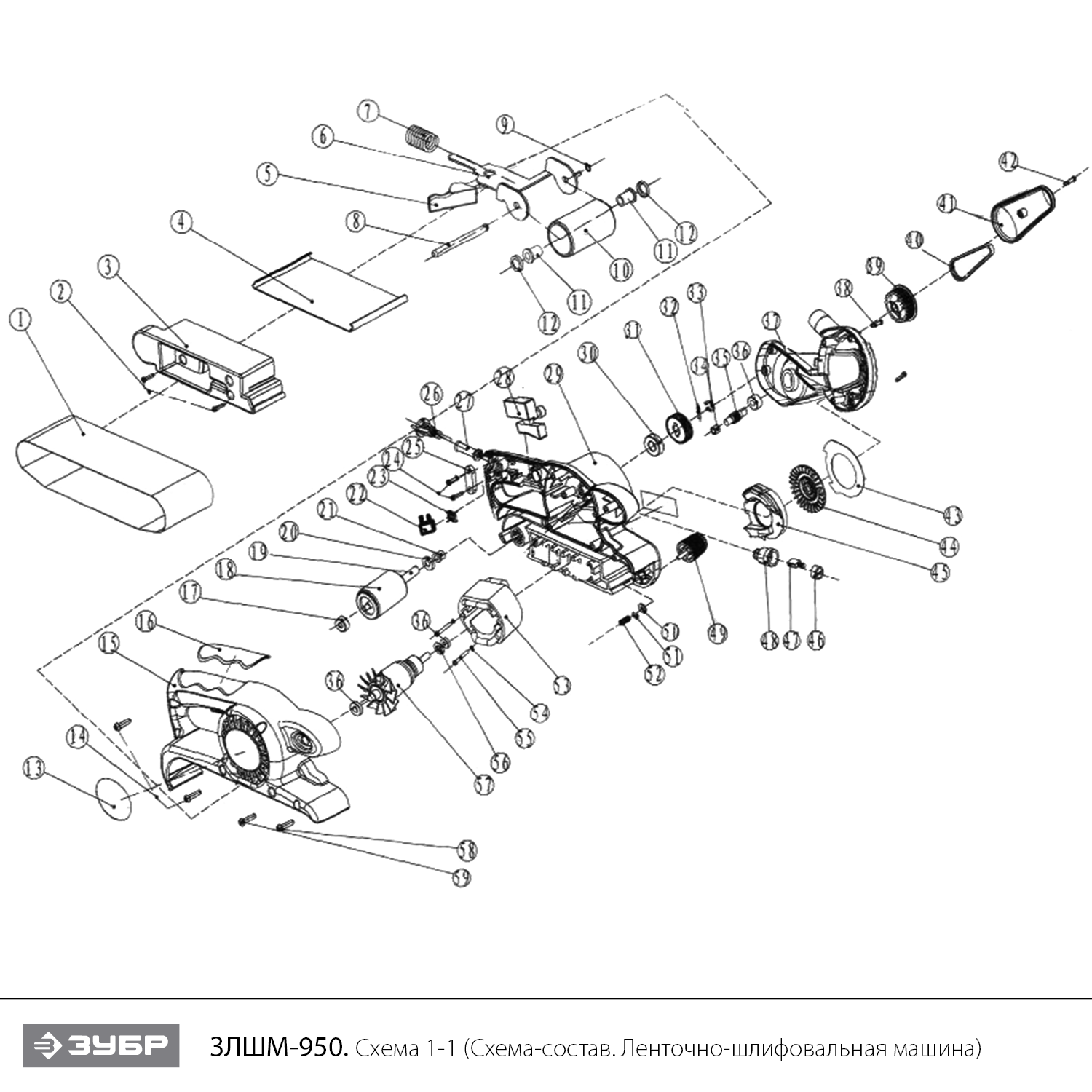

Схема сборки и запчасти Инструмент [ЗЛШМ-950]

№	Наименование	Артикул	Цена
2	Саморез 5x23 РН2 #F (UM02-000-052)	UM02-000-052	-
3	Основание (U558-950-003)	U558-950-003	206.1
4	Пластина стальная (U558-950-004)	U558-950-004	103.05
5	Рычаг установки ленты (U558-950-005)	U558-950-005	103.05
6	Вилка переднего ролика (U558-950-006)	U558-950-006	150.56
6C	Натяжитель ленты в сборе (EV 5-12) (U558-950-006-C)	U558-950-006-C	1 854.93
7	Пружина натяжения ленты (U558-950-007)	U558-950-007	116.4
8	Ось ролика ведомого переднего (U558-950-008)	U558-950-008	542.72
9	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
10	Ролик ведомый передний D47x72 мм (U558-950-010)	U558-950-010	332.52
11	Подшипник игольчатый HK101613 (16х10х13) (U010-101-613)	U010-101-613	167.54
12	Шайба (U258-900-063)	U258-900-063	115.34
14	Саморез 4x25 РН2 #F (UM02-000-078)	UM02-000-078	-
15	Корпус правая часть (U558-950-015)	U558-950-015	715.2
16	Накладка мягкая (U558-950-016)	U558-950-016	-
17	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
18	Ролик задний ведущий (U558-950-018)	U558-950-018	611.69
19	Вал ролика ведущего (U558-950-019)	U558-950-019	175.6
20	Шайба D22 D10 h2,3 (U558-950-020)	U558-950-020	-
21	Втулка (U558-950-021)	U558-950-021	105.36
22	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
23	Катушка индукторная #Fu (U358-120-017)	U358-120-017	103.05
24	Саморез 4x19 PH2 (UM02-000-066)	UM02-000-066	103.05
25	Прижим шнура (U358-120-010)	U358-120-010	103.05
26	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
27	Воротник шнура (U098-001-001)	U098-001-001	103.05
28	Выключатель FA2-8/2BDW 8(8)A 250V ~5E4 (U558-950-028)	U558-950-028	412.2
29	Корпус левая часть (U558-950-029)	U558-950-029	1 020
30	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
31	Шестерня ведомая (10х35х10) (U558-950-031)	U558-950-031	412.2
32	Штифт D3х16 (U504-650-025)	U504-650-025	102
34	Подшипник игольчатый HK0509 (9x5x9) (U010-050-909)	U010-050-909	144.55
35	Вал редуктора червячный (U558-950-035)	U558-950-035	412.2
36	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
37	Крышка боковая (U558-950-037)	U558-950-037	310.56
39	Шкив большой ведомый #W (U258-850-028)	U258-850-028	309.15
40	Ремень зубчатый 120XL031 (U558-950-040)	U558-950-040	219.5
41	Кожух ремня приводного (U558-950-041)	U558-950-041	150.56
42	Саморез 4x17 РН2 (UM02-000-026)	UM02-000-026	103.05
43	Крышка крыльчатки металлическая (U558-950-043)	U558-950-043	-
44	Шкив ведущий с крыльчаткой (U258-850-038)	U258-850-038	412.2
45	Кожух крыльчатки (U558-950-045)	U558-950-045	-
46	Крышка щеткодержателя #Wn (U258-900-026)	U258-900-026	103.05
47	Щетка графитовая (пара) 6х10х15 (U258-900-027-W)	U258-900-027-W	250.4
48	Щёткодержатель #W (U258-850-039)	U258-850-039	202.06
49	Гайка-барашек М6 (U558-950-049)	U558-950-049	1 236.62
50	Шайба D17хd8.5х2 (UM04-002-016)	UM04-002-016	104.04
51	Кольцо стопорное D6 Е-образное (UM06-000-013)	UM06-000-013	126.48
52	Пружина (U558-950-052)	U558-950-052	102
53	Статор #W (U258-850-048)	U258-850-048	1 442.72
55	Саморез 5x52 PH2 (UM02-000-092)	UM02-000-092	-
56	Кольцо пылезащитное #F (U258-900-013)	U258-900-013	102
57	Ротор КД (U258-850-052)	U258-850-052	2 567.12
58	Саморез 4x62 PH2 #F (UM02-000-046)	UM02-000-046	-
59	Саморез 5x47 PH2 #F (UM02-000-098)	UM02-000-098	-
60	Шайба D5 #F (UM04-000-003)	UM04-000-003	103.05
61	Шайба D17.5хd10.5х0.6 (U504-650-007)	U504-650-007	207.16
62	Заклепка (U558-950-062)	U558-950-062	-
63	Шайба D13хd6.5х1 (U504-650-042)	U504-650-042	-
64	Кольцо щеткодержателя (U103-120-038)	U103-120-038	103.05
