Инструмент [ЗМ-1700К]

Артикул:

ЗМ-1700К

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

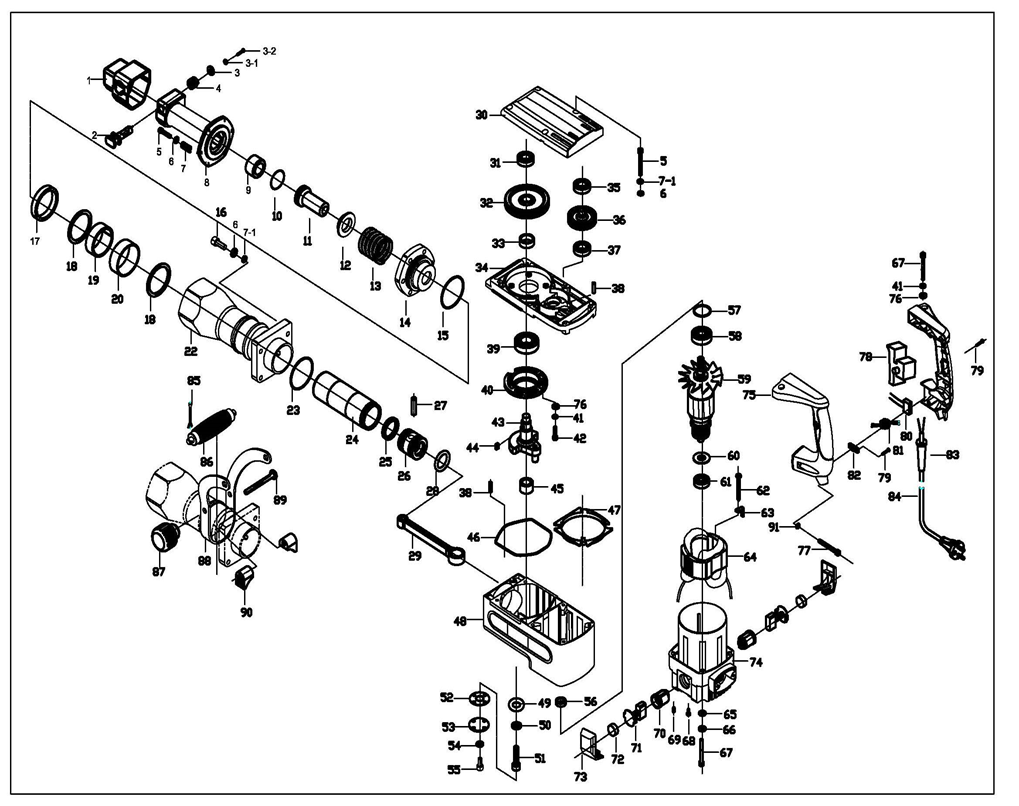

Схема сборки и запчасти Инструмент [ЗМ-1700К]

№	Наименование	Артикул	Цена
1	Пыльник	U501-170-001	707.22	+
2	Фиксатор бура 81х14	U501-170-002	1 010.31	+
3	Шайба D18xd12.3хh2	U501-170-003	100	+
4	Пружина D17.5хd14.5хL20	U501-170-004	241.01	+
5	Винт M10х75 Н8	UM01-000-175	202.06	+
6	Шайба D10	UM04-000-006	101.03	+
7	Пружина	U501-170-007	202.06	+
8	Патрон	U501-170-008	3 030.93	+
9	Втулка	U501-170-009	404.12	+
10	Кольцо уплотнительное D40хd33хh3.5	U501-170-010	303.09	+
11	Ударник	U501-170-011	707.22	+
12	Колодка	U501-170-012	103.89	+
13	Пружина	U501-170-013	404.12	+
14	Фиксатор ударника	U501-170-014	707.22	+
15	Кольцо уплотнительное D69хd65хh2	U501-170-015	172.16	+
16	Винт M8x48 Н6 (цилиндр) #F	UM01-000-074	100	+
17	Прокладка резиновая специальная D70хh15	U501-170-017	269.18	+
18	Шайба D70.3хd58х2	U501-170-018	241.01	+
19	Кольцо разрезное	U501-170-019	619.73	+
20	Прокладка резиновая специальная D69хh29	U501-170-020	241.01	+
22	Ствол	U501-170-022	3 435.05	+
23	Кольцо уплотнительное D70хd66хh2	U501-170-023	303.09	+
24	Боёк	U501-170-024	1 010.31	+
25	Кольцо уплотнительное D36,2 h5,3	U501-170-025	241.01	+
26	Поршень	U501-170-026	707.22	+
27	Палец поршня	U501-170-027	202.06	+
28	Кольцо уплотнительное D45 D36,6 h6	U501-170-028	172.16	+
29	Шатун	U501-170-029	1 036.74	+
30	Крышка корпуса редуктора	U501-170-030	1 616.5	+
31	Подшипник шариковый 6302-2RS (42x15x13) ZYTL	U009-630-2RS	525.44	+
32	Шестерня	U501-170-032	3 030.93	+
33	Втулка металлическая	U501-170-033	202.06	+
34	Промщит	U501-170-034	3 030.93	+
35	Подшипник шариковый 6201-2RS (32х12х10) n/n	U009-620-1RS	202.06	+
36	Шестерня	U501-170-036	2 020.62	+
37	Подшипник шариковый 6001-2Z (28х12х8) CHFZ	U009-600-1RS	303.09	+
38	Штифт D6х12.2	U501-170-038	100	+
39	Подшипник шариковый 6205-2RS (52х25х15) JT	U009-620-5RS	676.27	+
40	Фланец	U501-170-040	707.22	+
41	Шайба-гровер D6	UM04-001-004	101.03	+
42	Винт M6x30	UM01-000-050	102	+
43	Противовес	U501-170-043	3 030.93	+
44	Шпонка 12x6x6	U501-170-044	100	+
45	Подшипник игольчатый НК17/16-1 (25х17х16)	U010-171-625	202.06	+
46	Уплотнение	U501-170-046	162.48	+
47	Крыльчатка	U501-170-047	176.62	+
48	Корпус редуктора	U501-170-048	4 546.39	+
49	Шайба D32 D8,5 h3	U501-170-049	-	+
50	Шайба-гровер D8	UM04-001-005	101.03	+
51	Винт M8х33	UM01-000-177	-	+
52	Прокладка инспекционного отверстия бумажная	U501-170-052	-	+
53	Крышка	U501-170-053	-	+
54	Шайба-гровер D4	UM04-001-002	101.03	+
55	Винт M5x17 H4 (цилиндр) #F	UM01-000-100	102	+
56	Втулка металлическая	U501-170-056	156.5	+
57	Кольцо уплотнительное D37хd33.6хh1.7	U501-170-057	241.01	+
58	Подшипник шариковый 6202-2RS (35x15x11) n/n	U009-620-2RS	202.06	+
59	Ротор D57x40	U501-170-059	6 061.86	+
60	Кольцо пластиковое	U501-170-060	-	+
62	Саморез 5x63 РН2 #F	UM02-000-077	-	+
63	Уголок	U501-170-063	-	+
64	Статор D100x40	U501-170-064	3 938.54	+
65	Шайба D6	UM04-000-004	101.03	+
67	Винт M6x61 Н5 (цилиндр) #F	UM01-000-052	101.03	+
68	Саморез 4x15 PH2	UM02-000-022	101.03	+
70	Щеткодержатель D28хL34 в сборе	U501-170-070	409.74	+
71	Щетка графитовая (пара) 6х16х17	U501-170-071-W	378.18	+
72	Крышка щеткодержателя D19.5x8.5	U501-170-072	202.06	+
73	Кожух пластиковый	U501-170-073	103.29	+
74	Корпус двигателя 160x113x133	U501-170-074	3 030.93	+
75	Ручка левая часть	U501-170-075	593.43	+
77	Саморез 6х35 РН2	UM02-000-132	-	+
78	Выключатель HY15C 12(10)A 250V~ 5E4	U501-170-078	1 010.31	+
79	Саморез 4x22 РН2	UM02-000-032	-	+
80	Конденсатор 0.22 мкФ	U353-110-055	101.03	+
81	Катушка индукторная	U501-170-081	-	+
82	Прижим шнура	U501-170-082	-	+
83	Воротник шнура	U098-004-020	-	+
84	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м	U099-004-006	202.06	+
85	Шпилька	U501-170-085	-	+
86	Рукоятка	U501-170-086	404.12	+
87	Ручка	U501-170-087	202.06	+
88	Хомут	U501-170-088	202.06	+
89	Болт специальный	U501-170-089	202.06	+
90	Упор	U501-170-090	-	+
91	Шайба D5 #F	UM04-000-003	101.03	+
92	Штифт D4x18	U501-170-094	100	+
93	Шайба D4	UM04-000-002	101.03	+
94	Шайба D8	UM04-000-005	101.03	+
95	Винт M8х58 Н6	UM01-000-176	-	+
96	Ручка правая часть	U501-170-096	593.43	+
