Инструмент [ЗМР-1200Э-1]

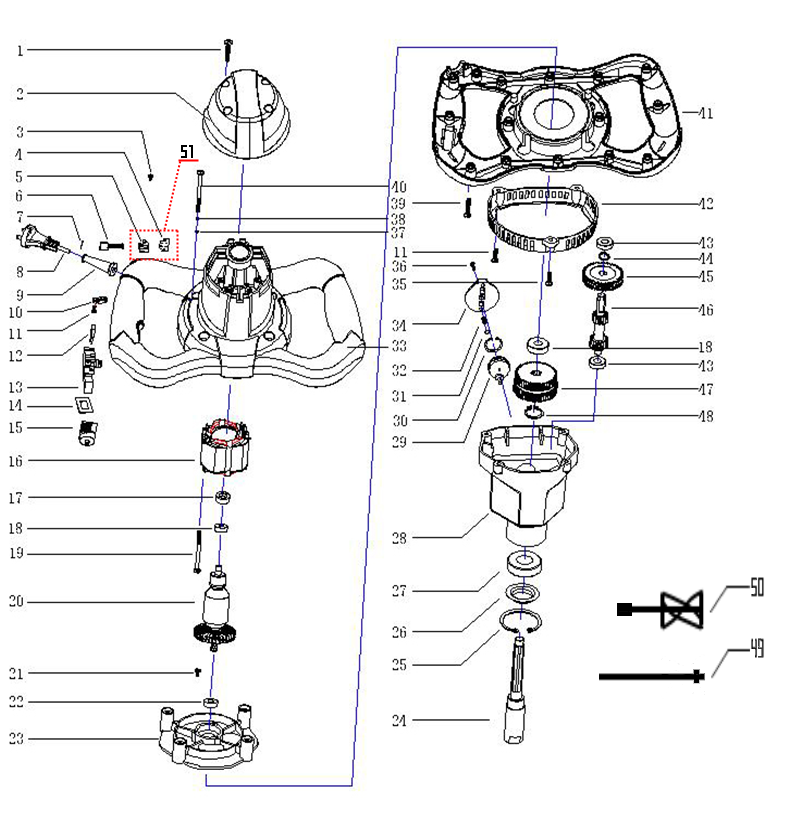

Схема сборки и запчасти Инструмент [ЗМР-1200Э-1]

№	Наименование	Артикул	Цена
1	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
2	Крышка верхняя (U522-120-002)	U522-120-002	315.26
3	Саморез 4x11 PH2 (UM02-000-017)	UM02-000-017	103.05
6	Щетка графитовая (пара) 7x15x17 (U522-120-006-W)	U522-120-006-W	300.25
7	Прижим щетки 24х10х0.6 (U522-120-007)	U522-120-007	115.34
8	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
9	Воротник шнура (U098-004-023)	U098-004-023	103.05
10	Прижим шнура (U253-120-047)	U253-120-047	103.05
11	Саморез 4x14 PH2 (UM02-000-021)	UM02-000-021	103.05
12	Катушка индукторная #Fu (U352-110-057)	U352-110-057	103.05
13	Выключатель MKT FA2-8/2W 6(6)A 250V~ 5E4 с блокировкой включения (U522-120-013)	U522-120-013	504.95
14	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
15	Блок электронный регулятор оборотов HS05217 1200W (U522-120-015)	U522-120-015	1 299.48
16	Статор КД (U522-120-016)	U522-120-016	3 699.03
17	Втулка-амортизатор (U522-120-017)	U522-120-017	102
18	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
19	Саморез 5x63 РН2 #F (UM02-000-077)	UM02-000-077	-
20	Ротор КД D49х40 Z6 (U522-120-020)	U522-120-020	3 926.05
21	Винт M4x9 PH2 #F (UM01-000-010)	UM01-000-010	103.05
22	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
23	Промщит (U522-120-023)	U522-120-023	909.87
24	Шпиндель (U522-120-024-2)	U522-120-024-2	907.94
25	Кольцо стопорное сжимное D44 (UM06-002-016)	UM06-002-016	103.05
26	Шайба пылезащитная (U522-120-026)	U522-120-026	102
27	Подшипник шариковый 6004-2RS (42х20х12) LXB (U009-600-4RS)	U009-600-4RS	206.1
28	Корпус редуктора 113.5х123х105 (U522-120-028)	U522-120-028	1 360.13
29	Кривошип (U522-120-029)	U522-120-029	721.36
30	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
31	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
32	Пружина #F (U351-900-060)	U351-900-060	103.05
33	Корпус 145x332x206 (U522-120-033)	U522-120-033	2 603.13
34	Переключатель скорости (U522-120-034)	U522-120-034	159.63
35	Саморез 4x25 РН2 #F (UM02-000-078)	UM02-000-078	-
36	Винт M4x10 PH2 (UM01-000-011)	UM01-000-011	104.04
37	Шайба D5 #F (UM04-000-003)	UM04-000-003	103.05
38	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
40	Винт M5x57 PH2 #F (UM01-000-063)	UM01-000-063	103.05
41	Накладка рукоятки 24х332х206 (U522-120-041)	U522-120-041	1 076.5
42	Накладка вентиляционная (U522-120-042)	U522-120-042	319.26
43	Подшипник шариковый 698-2Z (19х8х6) CHFZ (U009-698-RS0)	U009-698-RS0	189.16
44	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
45	Шестерня ведомая первой ступени D50 Z45 под шпонку (U522-120-045-2)	U522-120-045-2	482.8
45	Шестерня ведомая первой ступени под шлиц D50 Z45 (U522-120-045)	U522-120-045	412.2
46	Вал-шестерня промежуточная под шлиц (D1=17.5 Z1=15 D2=14.4 Z2=12) (U522-120-046)	U522-120-046	432.2
46a	Вал-шестерня промежуточная под шпонку D1=17.5 Z1=15 D2=14.4 Z2=12 (U522-120-046-2)	U522-120-046-2	549.46
47	Блок шестерен (D1=50 Z1=49 D2=53 Z2=52) (U522-120-047)	U522-120-047	558.69
48	Шпонка сегментная 3x5 (N000-028-214)	N000-028-214	102
48	Кольцо разжимное D19 #F (UM06-001-015)	UM06-001-015	103.05
49	Удлинитель (U522-120-049)	U522-120-049	-
50	Насадка ЗУБР "ЭКСПЕРТ" для миксеров арт. ЗМР-1200Э-1, М14, d 120мм, L 590мм (ЗМРН-1-120)	ЗМРН-1-120	-
51	Щеткодержатель (U522-120-051)	U522-120-051	505.15
