Инструмент [ЗНАС-800-Ч]

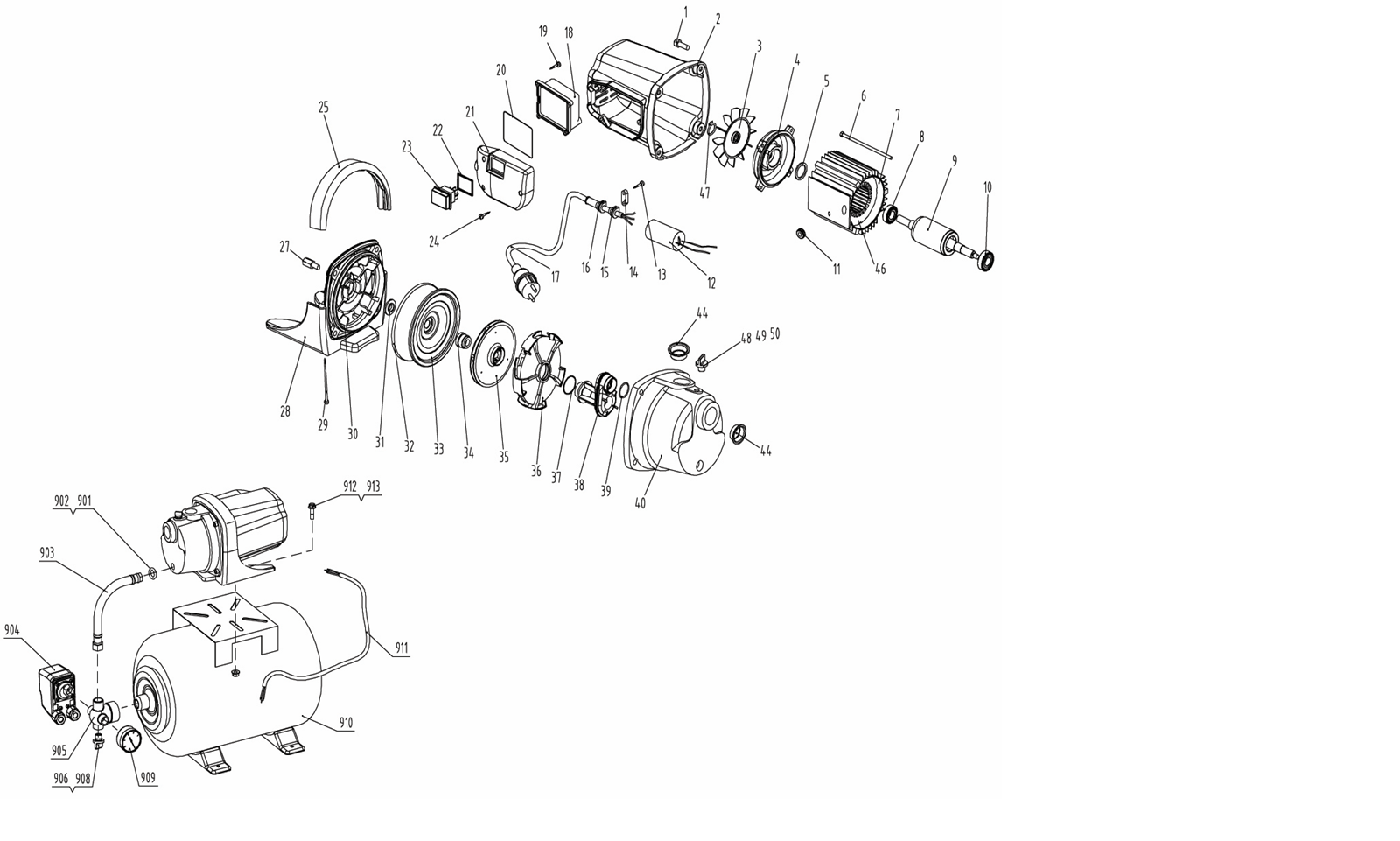

Схема сборки и запчасти Инструмент [ЗНАС-800-Ч]

№	Наименование	Артикул	Цена
1	Винт M8x20 H6 (UM01-000-192)	UM01-000-192	-
2	Кожух двигателя (U537-800-002)	U537-800-002	198.17
3	Крыльчатка (U455-800-003)	U455-800-003	309.15
4	Крышка корпуса статора (U457-800-004)	U457-800-004	515.25
5	Кольцо пружинное D23 (U455-800-005)	U455-800-005	-
6	Болт M5x128 #F (UM03-000-003)	UM03-000-003	103.05
7	Корпус статора (N000-004-871)	N000-004-871	-
8	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
9	Ротор (U455-800-010)	U455-800-010	3 915.96
10	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
11	Воротник шнура резиновый #F (U455-800-012)	U455-800-012	206.1
12	Конденсатор 16,0мкфх450в (U452-900-009-2)	U452-900-009-2	412.2
13	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
14	Прижим шнура (U455-800-015)	U455-800-015	-
15	Воротник шнура малый #F (U098-004-012-1)	U098-004-012-1	105.36
16	Воротник шнура #F (U098-004-012)	U098-004-012	103.05
17	Шнур сетевой резин. 3х1,0мм 1,5м #F (U099-004-010-1)	U099-004-010-1	515.25
18	Крышка выключателя прозрачная (U457-800-018)	U457-800-018	103.05
20	Уплотнение (U457-800-020)	U457-800-020	103.05
21	Корпус выключателя (U537-800-021)	U537-800-021	-
22	Прокладка выключателя резиновая (U455-800-021)	U455-800-021	103.05
23	Выключатель KND2-12/2 12(10)A 250V~ IP55 5E4 T85/55 (U535-600-022)	U535-600-022	702.34
24	Саморез 3x22 PH1 #F (UM02-000-069)	UM02-000-069	-
25	Скоба (U457-800-025)	U457-800-025	206.1
27	Вставка M8 (U457-800-027)	U457-800-027	103.05
28	Основание (U455-800-027)	U455-800-027	309.15
29	Саморез 4х115 РН2 (UM02-000-137)	UM02-000-137	-
30	Промщит (N000-000-560)	N000-000-560	-
31	Кольцо брызгозащитное (U455-800-030)	U455-800-030	103.05
32	Кольцо уплотнительное D149xd142xd3.5 (U455-800-031)	U455-800-031	102
33	Пластина изолирующая (N000-000-563)	N000-000-563	-
34	Сальник керамический в сборе D26xd14xН5 (U452-752-044)	U452-752-044	301.42
35	Крыльчатка насоса D111x22мм (N000-000-788)	N000-000-788	632.12
36	Крышка крыльчатки D142x25 (U455-800-035)	U455-800-035	279.89
37	Кольцо уплотнительное D36xd32x2,5 мм (U455-800-036)	U455-800-036	206.1
38	Трубка Вентури D8.5 (тип2) 85x88x56 (U455-800-037)	U455-800-037	159.12
39	Кольцо уплотнительное D28 (U455-800-038)	U455-800-038	105.37
40	Корпус насоса (N000-004-901)	N000-004-901	2 525.52
44	Заглушка-болт (N000-004-905)	N000-004-905	-
47	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
48	Заглушка-болт (U455-100-047)	U455-100-047	-
50	Кольцо уплотнительное D11.2хh2.4 (U402-140-026)	U402-140-026	206.1
901	Кольцо уплотнительное D18 (U455-100-040)	U455-100-040	-
902	Шайба (U455-100-041)	U455-100-041	-
903	Подводка гибкая с гайкой штуцером 1/2" D17x250 (U457-800-050)	U457-800-050	561.88
904	Реле давления (U457-800-052)	U457-800-052	1 117.37
905	Штуцер 5-выводной (U457-800-053)	U457-800-053	771.12
907	Прокладка уплотнительная (N000-004-917)	N000-004-917	-
909	Манометр 6bar (D41 1/4" папа резьба сзади) (U457-800-056)	U457-800-056	403.92
910	Гидроаккумулятор (U457-800-057-C)	U457-800-057-C	3 091.55
911	Кабель (N000-004-921)	N000-004-921	-
912	Болт M8х43 (UM03-002-026)	UM03-002-026	-
913	Гайка M8 (автогровер с шайбой) #F (UM05-004-002)	UM05-004-002	103.05
920	Статор в сборе (U455-800-008-C)	U455-800-008-C	3 091.55
921	Прокладка резиновая 1/2`` (U457-800-051)	U457-800-051	206.1
922	Винт M4x10 (UM01-000-012)	UM01-000-012	103.05
923	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
924	Шайба стопорная D4 (UM04-003-001)	UM04-003-001	103.05
