Инструмент [ЗНПГУ-550]

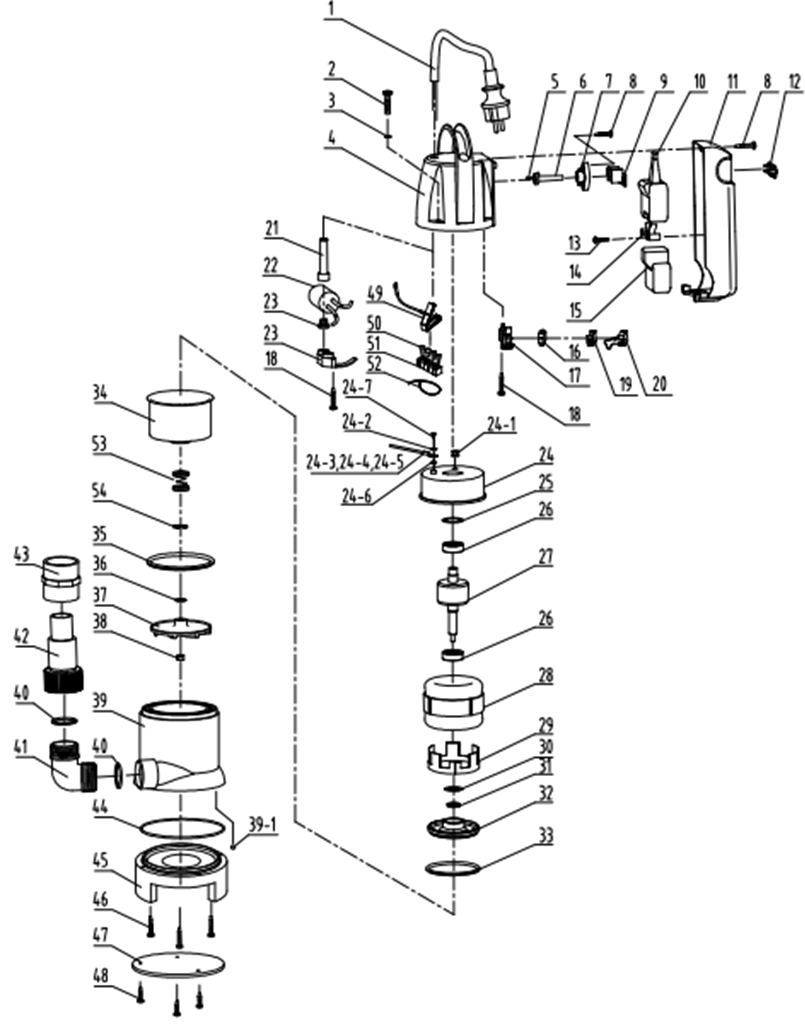

Схема сборки и запчасти Инструмент [ЗНПГУ-550]

№	Наименование	Артикул	Цена
1	Шнур сетевой резин. 3х1,0мм 10м #F (U099-004-013)	U099-004-013	515.25
2	Саморез 4,5х30 PH2 (UM02-900-014)	UM02-900-014	-
3	Шайба D5 (UM04-900-001)	UM04-900-001	103.05
4	Корпус электродвигателя (N000-005-412)	N000-005-412	600.5
5	Рычаг (N000-005-413)	N000-005-413	-
6	Кожух рычага (N000-005-414)	N000-005-414	-
7	Уплотнитель рычага (N000-005-415)	N000-005-415	-
8	Саморез 4,5х21 PH2 (UM02-900-015)	UM02-900-015	-
9	Скоба (N000-005-416)	N000-005-416	-
10	Поплавок большой (N000-005-417)	N000-005-417	-
11	Кожух поплавка (N000-005-418)	N000-005-418	400.33
12	Переключатель режимов (N000-005-419)	N000-005-419	-
13	Саморез 4х15 PH2 (UM02-900-017)	UM02-900-017	-
14	Рычаг (N000-005-420)	N000-005-420	-
15	Поплавок маленький (N000-005-421)	N000-005-421	-
16	Микровыключатель DW-20/14(14)А 250В 5E4 (V000-003-264)	V000-003-264	231.18
17	Кронштейн выключателя (N000-005-422)	N000-005-422	-
18	Саморез 4x34 PH2 #F (UM02-000-039)	UM02-000-039	103.05
19	Корпус выключателя (N000-005-423)	N000-005-423	-
20	Изолятор (N000-005-424)	N000-005-424	-
21	Воротник шнура #F (U452-400-007)	U452-400-007	206.1
22	Конденсатор 8,0мкфх450в (U452-550-012)	U452-550-012	309.15
23	Планка прижима (U452-400-011)	U452-400-011	206.1
24-2	Шайба стопорная D4 (UM04-003-001)	UM04-003-001	103.05
24-6	Винт M4x10 (UM01-000-012)	UM01-000-012	103.05
35	Уплотнение электродвигателя D92x5 (U452-400-014)	U452-400-014	309.15
36	Шайба (нерж.) (U532-401-024)	U532-401-024	-
37	Крыльчатка (8 лоп.00903023) (U452-551-015)	U452-551-015	721.36
38	Гайка М8 автогровер (нерж.) (UM05-901-002)	UM05-901-002	-
39	Корпус насоса (N000-005-425)	N000-005-425	-
39-1	Шарик стальной D6 (U352-102-016)	U352-102-016	104.04
40	Кольцо уплотнительное D42х3 (U452-400-019)	U452-400-019	103.05
41	Патрубок D48x72x72 (U452-400-020)	U452-400-020	206.1
42	Штуцер выходной D54x100 (U452-400-021)	U452-400-021	103.05
44	Кольцо уплотнительное D126х3 (U452-400-025)	U452-400-025	206.1
45	Основание насоса (N000-005-426)	N000-005-426	-
46	Саморез 4х27 PH2 (UM02-900-016)	UM02-900-016	-
47	Крышка (N000-005-427)	N000-005-427	-
48	Шайба прижима пласт. (U452-400-008)	U452-400-008	105.36
49	Саморез 4x16 Т20 #F (UM02-900-002)	UM02-900-002	103.05
50	Двигатель переменного тока 550Вт (V000-001-039)	V000-001-039	6 183.1

Инструмент [ЗНПГУ-550]

Схема сборки и запчасти Инструмент [ЗНПГУ-550]
