Инструмент [ЗНПЧ-750]

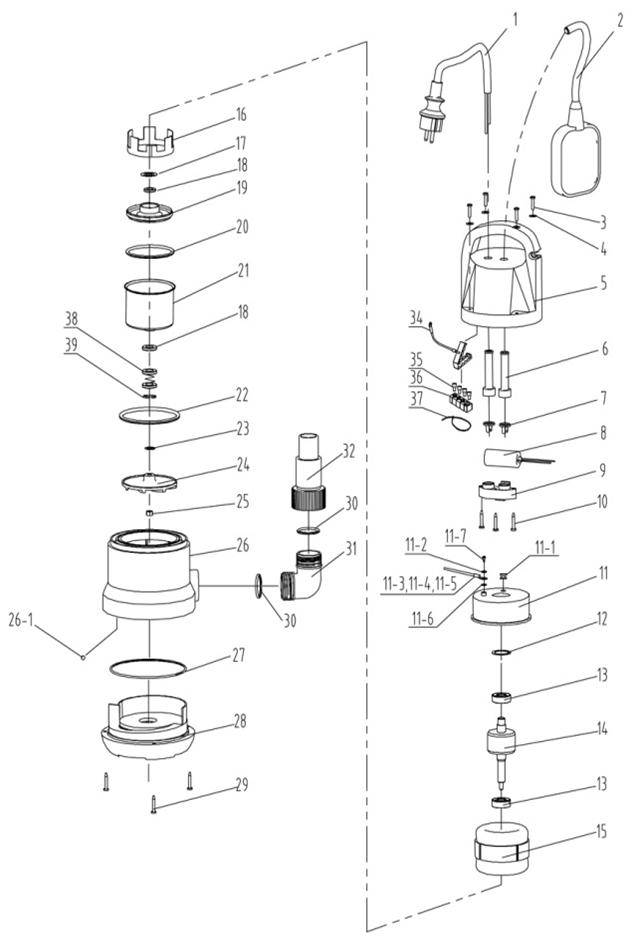

Схема сборки и запчасти Инструмент [ЗНПЧ-750]

№	Наименование	Артикул	Цена
1	Шнур сетевой резин. 3х1,0мм 10м #F (U099-004-013)	U099-004-013	515.25
2	Поплавок в сборе (U452-400-002)	U452-400-002	702.34
3	Саморез 4,5х30 PH2 (UM02-900-014)	UM02-900-014	-
4	Шайба D5 (UM04-900-001)	UM04-900-001	103.05
5	Корпус электродвигателя (U452-400-006)	U452-400-006	721.36
6	Воротник шнура #F (U452-400-007)	U452-400-007	206.1
7	Шайба прижима пласт. (U452-400-008)	U452-400-008	105.36
8	Конденсатор 8,0 мкф х 450в (D32х67) (U452-550-012-2)	U452-550-012-2	515.25
9	Планка прижима (U452-400-011)	U452-400-011	206.1
10	Саморез 4x34 PH2 #F (UM02-000-039)	UM02-000-039	103.05
11	Крышка верхняя (N000-000-720)	N000-000-720	-
11-1	Уплотнение кабеля (N000-000-721)	N000-000-721	-
11-2	Шайба стопорная D4 (UM04-003-001)	UM04-003-001	103.05
11-3	Провод заземляющий (N000-000-723)	N000-000-723	-
11-4	Клемма контактная (N000-000-724)	N000-000-724	-
11-5	Трубка термоусадочная (N000-000-725)	N000-000-725	-
11-6	Винт M4x10 (UM01-000-012)	UM01-000-012	103.05
12	Шайба фигурная (N000-000-728)	N000-000-728	-
13	Подшипник шариковый (N000-000-729)	N000-000-729	-
14	Ротор (N000-000-730)	N000-000-730	-
15	Статор (N000-000-731)	N000-000-731	-
16	Уплотнение (N000-000-732)	N000-000-732	-
17	Шайба (N000-000-733)	N000-000-733	-
18	Сальник D24xd12xh4.5 (N000-000-734)	N000-000-734	206.04
19	Вставка (N000-000-735)	N000-000-735	-
20	Кольцо уплотнительное (N000-000-736)	N000-000-736	-
21	Крышка нижняя (N000-000-737)	N000-000-737	-
22	Уплотнение электродвигателя D92x5 (U452-400-014)	U452-400-014	309.15
23	Шайба (нерж.) (U532-400-024)	U532-400-024	-
24	Крыльчатка (4 лоп.) (U452-550-019)	U452-550-019	515.25
25	Гайка М8 автогровер (нерж.) (UM05-901-002)	UM05-901-002	-
26	Корпус насоса (h150mm) (U452-551-017)	U452-551-017	824.42
26-1	Шарик стальной D6 (U352-102-016)	U352-102-016	104.04
27	Кольцо уплотнительное D126х3 (U452-400-025)	U452-400-025	206.1
28	Основание насоса (U452-750-027)	U452-750-027	206.1
29	Саморез 4,5х21 PH2 (UM02-900-015)	UM02-900-015	-
30	Кольцо уплотнительное D42х3 (U452-400-019)	U452-400-019	103.05
31	Патрубок D48x72x72 (U452-400-020)	U452-400-020	206.1
32	Штуцер выходной D54x100 (U452-400-021)	U452-400-021	103.05
35	Колодка клеммная (N000-000-753)	N000-000-753	-
36	Колодка клеммная (N000-000-752)	N000-000-752	-
37	Хомут (N000-000-755)	N000-000-755	-
38	Уплотнение конденсатора (N000-000-756)	N000-000-756	-
39	Электродвигатель в сборе (U452-751-015)	U452-751-015	3 839.18
40	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
