Инструмент [ЗНС-800]

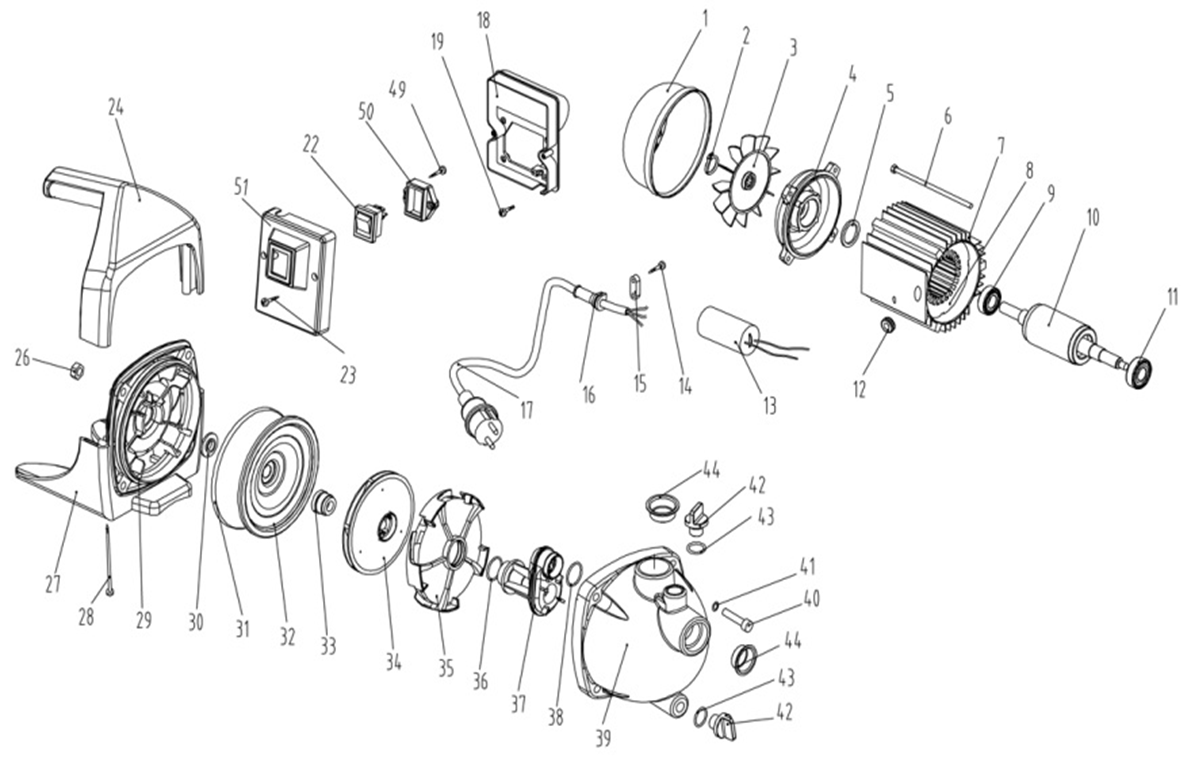

Схема сборки и запчасти Инструмент [ЗНС-800]

№	Наименование	Артикул	Цена
1	Крышка крыльчатки (U455-800-001)	U455-800-001	309.15
2	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
3	Крыльчатка (U455-800-003)	U455-800-003	309.15
4	Крышка корпуса статора (U455-800-004)	U455-800-004	412.2
5	Кольцо пружинное D23 (U455-800-005)	U455-800-005	-
6	Болт M5x128 #F (UM03-000-003)	UM03-000-003	103.05
7	Корпус статора (N000-000-823)	N000-000-823	-
9	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
10	Ротор (N000-000-826)	N000-000-826	3 519.6
11	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
12	Воротник шнура резиновый #F (U455-800-012)	U455-800-012	206.1
13	Конденсатор 16,0мкфх450в (U452-900-009-2)	U452-900-009-2	412.2
14	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
15	Прижим шнура (U455-800-015)	U455-800-015	-
16	Воротник шнура #F (U098-004-012)	U098-004-012	103.05
17	Шнур сетевой резин. 3х1,0мм 1,5м #F (U099-004-010-1)	U099-004-010-1	515.25
18	Корпус выключателя (U455-800-018)	U455-800-018	206.1
19	Винт M4x12 (UM01-000-015)	UM01-000-015	103.05
22	Выключатель KND2-12/2 12(10)A 250V~ IP55 5E4 T85/55 (U535-600-022)	U535-600-022	702.34
23	Саморез 4x22 РН2 (UM02-000-032)	UM02-000-032	-
24	Ручка (U535-600-024)	U535-600-024	-
26	Гайка M8 (автогровер) (UM05-001-003)	UM05-001-003	103.05
27	Основание (U455-800-027)	U455-800-027	309.15
28	Саморез 4х115 РН2 (UM02-000-137)	UM02-000-137	-
29	Промщит 168x162x43 (U535-600-029)	U535-600-029	952
30	Кольцо брызгозащитное (U455-800-030)	U455-800-030	103.05
31	Кольцо уплотнительное D149xd142xd3.5 (U455-800-031)	U455-800-031	102
32	Пластина изолирующая D147.3xd13.5 (U535-600-032)	U535-600-032	369.24
33	Сальник керамический в сборе D26xd14xН5 (U452-752-044)	U452-752-044	301.42
34	Крыльчатка насоса D114x22 (U455-800-034)	U455-800-034	445.98
35	Крышка крыльчатки D142x25 (U455-800-035)	U455-800-035	279.89
36	Кольцо уплотнительное D36xd32x2,5 мм (U455-800-036)	U455-800-036	206.1
37	Трубка Вентури D8.5 (тип2) 85x88x56 (U455-800-037)	U455-800-037	159.12
38	Кольцо уплотнительное D28 (U455-800-038)	U455-800-038	105.37
39	Корпус насоса 190x163xh142 мм (U455-800-039)	U455-800-039	1 315.8
40	Винт M8x43 H6 (цилиндр) #F (UM01-000-085)	UM01-000-085	104.04
41	Шайба D8 (UM04-000-005)	UM04-000-005	103.05
42	Ручка-клапан (U455-800-042)	U455-800-042	110
43	Кольцо уплотнительное D14 (U455-800-043)	U455-800-043	103.05
44	Заглушка (U455-800-044)	U455-800-044	103.05
50	Планка выключателя (N000-000-863)	N000-000-863	-
51	Крышка корпуса выключателя (N000-000-864)	N000-000-864	-
52	Трубка защитная клеммы (N000-000-870)	N000-000-870	-
53	Трубка термоусадочная (N000-000-871)	N000-000-871	-
54	Провод заземляющий (N000-000-873)	N000-000-873	-
55	Статор в сборе (U455-800-008-C)	U455-800-008-C	3 091.55
56	Накладка ручки (U535-600-025)	U535-600-025	-
57	Винт M4x10 (UM01-000-012)	UM01-000-012	103.05
58	Винт M4x15 (UM01-000-019)	UM01-000-019	103.05
59	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
60	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
61	Шайба стопорная D4 (UM04-003-001)	UM04-003-001	103.05
62	Кольцо разжимное D15 #F (UM06-001-008)	UM06-001-008	103.05
