Инструмент [ЗО-3.6-Ли КН43]

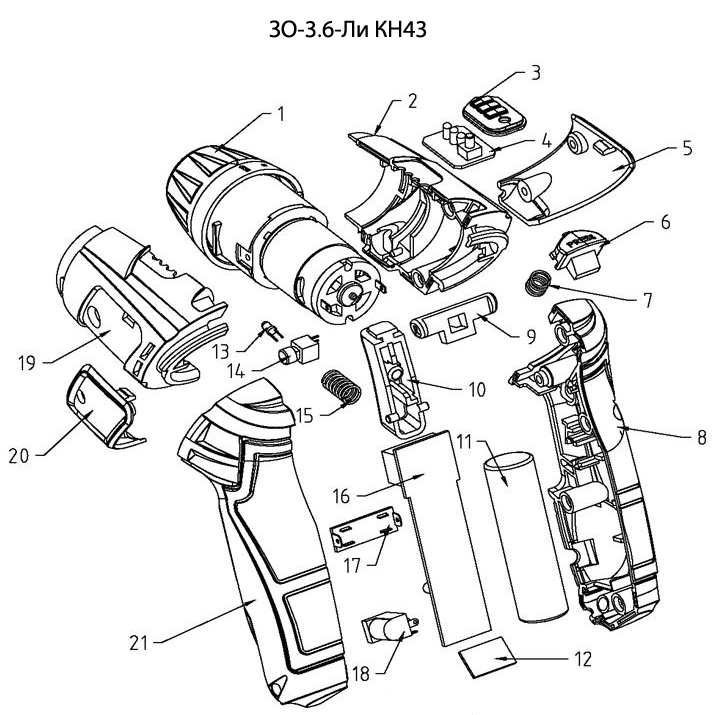

Схема сборки и запчасти Инструмент [ЗО-3.6-Ли КН43]

№	Наименование	Артикул	Цена
1	Винт M5х25 (Левая резьба) (UM01-001-005)	UM01-001-005	103.05
1С	Редуктор в сборе (U573-036-001-C)	U573-036-001-C	1 442.72
2	Корпус правая часть (U573-036-002)	U573-036-002	412.2
3	Крышка светодиодного индикатора уровня заряда АКБ (U573-036-003)	U573-036-003	-
4	Плата светодиодного индикатора уровня заряда АКБ (U573-036-004)	U573-036-004	-
5	Накладка правая (U573-036-005)	U573-036-005	-
6	Фиксатор положения рукоятки (U573-036-006)	U573-036-006	-
7	Пружина (U573-036-007)	U573-036-007	-
8	Рукоятка правая часть (U573-036-008)	U573-036-008	191.55
9	Переключатель направления вращения (U573-036-009)	U573-036-009	-
10	Кнопка включения (U573-036-010)	U573-036-010	-
11	Аккумуляторный элемент Li-ion 3,6V 1300mAh (U573-036-011)	U573-036-011	721.36
12	Плата светодиодного индикатора режима зарядки АКБ (U573-036-012)	U573-036-012	-
13	Светодиод (U273-049-003)	U273-049-003	58.21
14	Кнопка включения светодиода (U573-036-014)	U573-036-014	206.1
15	Пружина (U573-036-015)	U573-036-015	-
16	Плата блока электроники (U573-036-016)	U573-036-016	618.31
17	Выключатель (U573-036-017)	U573-036-017	798.13
18	Гнездо для подключения зарядного устройства (U573-036-018)	U573-036-018	-
19	Корпус левая часть (U573-036-019)	U573-036-019	309.15
20	Накладка левая (U573-036-020)	U573-036-020	-
21	Рукоятка левая часть (U573-036-021)	U573-036-021	206.1
22	Кольцо стопорное разрезное (U573-036-022)	U573-036-022	-
23	Кожух патрона (U573-036-023)	U573-036-023	-
24	Фиксатор (U573-036-024)	U573-036-024	103.05
25	Кольцо латунное (U573-036-025)	U573-036-025	-
26	Пружина (U573-036-026)	U573-036-026	-
27	Кольцо стальное (U573-036-027)	U573-036-027	-
28С	Шпиндель в сборе (U573-036-028-C)	U573-036-028-C	-
29	Кольцо разжимное D16 #F (UM06-001-017)	UM06-001-017	103.05
30	Муфта переключения момента (U573-036-030)	U573-036-030	-
31	Гайка пластмассовая специальная (U573-036-031)	U573-036-031	-
32	Шайба перфорированная (U573-036-032)	U573-036-032	-
33	Кольцо пластиковое (U573-036-033)	U573-036-033	-
34	Пружина (U573-036-034)	U573-036-034	-
35	Шайба скольжения (U573-036-035)	U573-036-035	-
36	Ролик D2,9x10,7 (U573-036-036)	U573-036-036	-
37	Фланец редуктора (U273-049-008)	U273-049-008	-
38	Промщит (U273-049-012)	U273-049-012	206.1
39	Шестерня металлическая (U273-049-013)	U273-049-013	103.05
40	Шестерня промежуточная (U273-049-014)	U273-049-014	103.05
41	Ролик D2,9x5,5 (U273-049-010)	U273-049-010	-
42	Муфта металлическая (U573-036-042)	U573-036-042	-
43	Шайба D10 D32 (U273-048-015)	U273-048-015	-
44	Шестерня двигателя (U273-049-016)	U273-049-016	206.1
45	Кольцо пластиковое (U573-036-045)	U573-036-045	-
46	Винт M2.5x7 PH1 (UM01-000-001)	UM01-000-001	103.05
47	Крышка редуктора (U573-036-046)	U573-036-046	-
48	Двигатель RS380S DA-DC 3.6V (U573-036-047)	U573-036-047	1 236.62
49	Саморез 3x14 PH1 (UM02-000-008)	UM02-000-008	103.05
50	Саморез 3x12 PH1 (UM02-000-005)	UM02-000-005	103.05
51	Адаптер зарядного устройства 3,6-6 В 300мА (U573-036-051)	U573-036-051	824.42

Инструмент [ЗО-3.6-Ли КН43]

Схема сборки и запчасти Инструмент [ЗО-3.6-Ли КН43]
