| 1 | Пыльник резиновый #Wn (U301-105-001) | U301-105-001 | 129.7 | |
| 2 | Кольцо стопорное D31.5х2.5 (U501-110-002) | U501-110-002 | 102 | |
| 3 | Шайба D38xd28x1.5 (U301-105-003) | U301-105-003 | 103.05 | |
| 4 | Кожух патрона #W (U301-105-004) | U301-105-004 | 206.1 | |
| 4 | Кожух патрона (U301-105-004-2) | U301-105-004-2 | 191.55 | |
| 5 | Пружина #W (U301-105-005) | U301-105-005 | 103.05 | |
| 6 | Корпус ствола #W (U301-105-006-2) | U301-105-006-2 | 846.02 | |
| 6 | Корпус ствола #W (U301-105-006) | U301-105-006 | 515.25 | |
| 7 | Шпонка #W (U301-105-007-2) | U301-105-007-2 | 102 | |
| 7 | Шпонка 4x20 #W (U301-105-007) | U301-105-007 | 103.05 | |
| 8 | Сальник D49xd40x6 (U301-105-008) | U301-105-008 | 206.1 | |
| 9 | Стволик 131x31.5 (U301-105-009) | U301-105-009 | 767.44 | |
| 10 | Ролик D8хL19.5 (U301-105-010) | U301-105-010 | 106.27 | |
| 11 | Шарик стальной D7.14 (U351-900-017) | U351-900-017 | 110.16 | |
| 12 | Кольцо уплотнительное D30d26xh2 (U301-105-012) | U301-105-012 | 102 | |
| 13 | Ударник 70.6x19 (U301-105-013) | U301-105-013 | 329.66 | |
| 14 | Кольцо уплотнительное D16xhd2mm (U301-105-014) | U301-105-014 | 104.04 | |
| 19 | Подшипник шариковый 61808 открытый (52х40х7) n/n (U011-000-002) | U011-000-002 | 309.15 | |
| 20 | Ствол #W (U301-105-020) | U301-105-020 | 721.36 | |
| 20 | Ствол D42x160 (U301-105-020-2) | U301-105-020-2 | 1 163.3 | |
| 21 | Шарик стальной D9 (U301-105-021) | U301-105-021 | 102 | |
| 22 | Шпонка 3х3х18 (U301-105-022) | U301-105-022 | 103.05 | |
| 23 | Пружина #W (U301-105-023) | U301-105-023 | 103.05 | |
| 24 | Втулка #W (U301-105-024) | U301-105-024 | 206.1 | |
| 25 | Втулка сцепления муфты D47хd36х26.5 (U301-105-025) | U301-105-025 | 309.15 | |
| 26 | Шестерня ствола #W (U301-105-026) | U301-105-026 | 590.6 | |
| 27 | Кольцо стопорное #W (U301-105-027) | U301-105-027 | 103.05 | |
| 28 | Боек #W (U301-105-028) | U301-105-028 | 206.1 | |
| 29 | Кольцо уплотнительное D28хd21.8хh3.1 (U301-105-029) | U301-105-029 | 187.68 | |
| 30 | Поршень D28x26 (U301-105-030) | U301-105-030 | 309.15 | |
| 31 | Палец поршневой D8х27 (U301-105-031) | U301-105-031 | 103.05 | |
| 32 | Кольцо уплотнительное D28xd22xh3 (U301-105-032) | U301-105-032 | 103.05 | |
| 33 | Шатун 63x24 (U301-105-033) | U301-105-033 | 309.15 | |
| 34 | Подшипник игольчатый HK1012 (16х10х12) (U010-101-200) | U010-101-200 | 206.1 | |
| 35 | Вал-шестерня #W (U301-105-035) | U301-105-035 | 721.36 | |
| 36 | Шпонка 4х4х14 (U301-105-036) | U301-105-036 | 103.05 | |
| 37 | Подшипник шариковый 16003 (35х17х8) (U011-000-003) | U011-000-003 | 396.32 | |
| 38 | Шайба пружинная #W (U301-105-038) | U301-105-038 | 103.05 | |
| 39 | Кольцо стопорное сжимное D30 (UM06-002-004) | UM06-002-004 | 103.05 | |
| 40 | Подшипник шариковый 6902-2RS (28х15х7) (U009-690-2RS) | U009-690-2RS | 244.22 | |
| 41 | Шестерня храпового механизма #W (U301-105-041) | U301-105-041 | 787.24 | |
| 42 | Кольцо разжимное D14 (UM06-001-006) | UM06-001-006 | 103.05 | |
| 43 | Диск сцепления (U301-105-043) | U301-105-043 | 412.2 | |
| 44 | Подшипник аксиальный AXK2542 (42х25х2) (U012-254-202) | U012-254-202 | 206.1 | |
| 45 | Диск #W (U301-105-045) | U301-105-045 | 103.05 | |
| 46 | Пружина #W (U301-105-046) | U301-105-046 | 103.05 | |
| 47 | Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0) | U009-608-RS0 | 330.31 | |
| 48 | Плато декоративное #W (U301-105-048) | U301-105-048 | 103.05 | |
| 49 | Винт M4x12 (UM01-000-015) | UM01-000-015 | 103.05 | |
| 50 | Кольцо стопорное разжимное D9 #F (UM06-001-003) | UM06-001-003 | 103.05 | |
| 51 | Шайба D17xd11.5x0.6 (U301-105-051) | U301-105-051 | 103.05 | |
| 52 | Шайба D17хd11.5х2 (U301-105-052) | U301-105-052 | 113.35 | |
| 53 | Переключатель режимов (черный) #W (U301-105-053-2) | U301-105-053-2 | 309.15 | |
| 53 | Переключатель режимов (красный) #W (U301-105-053) | U301-105-053 | 309.15 | |
| 54 | Кнопка-фиксатор (красная) #W (U301-105-054) | U301-105-054 | 103.05 | |
| 54 | Кнопка-фиксатор (черная) #W (U301-105-054-2) | U301-105-054-2 | 103.05 | |
| 55 | Пружина (к черному переключателю) #W (U301-105-055-2) | U301-105-055-2 | 103.05 | |
| 55 | Пружина (к красному переключателю) #W (U301-105-055) | U301-105-055 | 103.05 | |
| 56 | Крышка заливная #W (U301-105-056) | U301-105-056 | 103.05 | |
| 57 | Прокладка #W (U301-105-057) | U301-105-057 | 102 | |
| 58 | Винт M5x25 (UM01-000-045) | UM01-000-045 | 103.05 | |
| 60 | Крышка корпуса редуктора #W (U301-105-060-2) | U301-105-060-2 | 670.43 | |
| 60 | Крышка корпуса редуктора #W (U301-105-060) | U301-105-060 | 721.36 | |
| 61 | Кольцо центрующее #W (U301-105-061) | U301-105-061 | 103.05 | |
| 62 | Втулка ствола центрующая #W (U301-105-062) | U301-105-062 | 103.05 | |
| 63 | Прокладка редуктора резиновая (U301-105-063) | U301-105-063 | 110.16 | |
| 64 | Вставка каучуковая #W (U301-105-064) | U301-105-064 | 103.05 | |
| 65 | Противовес D38x86 (U301-105-065) | U301-105-065 | 394.53 | |
| 67 | Корпус редуктора #W (U301-105-067-2) | U301-105-067-2 | 2 011.27 | |
| 67 | Корпус редуктора #W (U301-105-067) | U301-105-067 | 1 404.69 | |
| 68 | Подшипник шариковый 6003-2RS (35х17х10) n/n (U009-600-3RS) | U009-600-3RS | 206.1 | |
| 69 | Кольцо стопорное сжимное D37 (UM06-002-003) | UM06-002-003 | 103.05 | |
| 70 | Кольцо разжимное D15 #F (UM06-001-008) | UM06-001-008 | 103.05 | |
| 71 | Шестерня противовеса D38.7x22 Z29 (U301-105-071) | U301-105-071 | 351.17 | |
| 73 | Подшипник игольчатый HK1210 (16х12х10) (U010-121-000) | U010-121-000 | 206.1 | |
| 74 | Прокладка промщита картонная (U301-105-074) | U301-105-074 | 103.05 | |
| 75 | Промщит редуктора #W (U301-105-075) | U301-105-075 | 1 442.72 | |
| 76 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS) | U009-600-1RS | 309.15 | |
| 77 | Ротор D47x50.4 Z6 (U301-105-077) | U301-105-077 | 3 091.55 | |
| 77-F | Крыльчатка ротора #W (U301-105-077-F) | U301-105-077-F | - | |
| 77W | Ротор (z=6) без крыльчатки #W (U301-105-077-W) | U301-105-077-W | - | |
| 79 | Втулка подшипника 608 резиновая (U353-110-031) | U353-110-031 | 115.6 | |
| 80 | Защита статора #W (U301-105-080) | U301-105-080 | 103.05 | |
| 81 | Саморез 5x63 РН2 #F (UM02-000-077) | UM02-000-077 | - | |
| 82 | Статор #W (U301-105-082) | U301-105-082 | 1 854.93 | |
| 83 | Корпус двигателя (U301-105-083) | U301-105-083 | 412.2 | |
| 84 | Винт M5х54 Н4 (UM01-000-077) | UM01-000-077 | 103.05 | |
| 85 | Щеткодержатель #W (U301-105-085) | U301-105-085 | 101.03 | |
| 86 | Саморез 3x10 РН2 (UM02-000-003) | UM02-000-003 | - | |
| 87 | Щетка графитовая (пара) 6х12х15 (U301-105-087-W) | U301-105-087-W | 122.06 | |
| 88 | Крышка корпуса статора нижняя #W (U301-105-088) | U301-105-088 | 206.1 | |
| 89 | Саморез 4x15 PH2 (UM02-000-022) | UM02-000-022 | 103.05 | |
| 90 | Ручка правая часть #W (U301-105-090) | U301-105-090 | 206.1 | |
| 91 | Ручка средняя часть #W (U301-105-091) | U301-105-091 | 103.05 | |
| 92 | Ручка левая часть #W (U301-105-092) | U301-105-092 | 206.1 | |
| 93 | Выключатель переменного тока (U301-105-093) | U301-105-093 | 766.2 | |
| 94 | Конденсатор 0.22мкФ х2+2х2200pF 250V (U351-900-101) | U351-900-101 | 103.05 | |
| 95 | Катушка индукторная #Fu (U352-120-057) | U352-120-057 | 103.05 | |
| 96 | Саморез 4x18 PH2 (UM02-000-027) | UM02-000-027 | 103.05 | |
| 97 | Прижим шнура #W (U301-105-097) | U301-105-097 | 103.05 | |
| 98 | Воротник шнура #F (U098-004-006) | U098-004-006 | 103.05 | |
| 99 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006) | U099-004-006 | 206.1 | |
| 100 | Саморез 4x23 PH2 #F (UM02-000-034) | UM02-000-034 | - | |
| 101 | Саморез 5x52 PH2 (UM02-000-092) | UM02-000-092 | - | |
| 102 | Шайба стальная D56хd48хh1.5 (U301-105-102) | U301-105-102 | 102 | |
| 103 | Муфта ствола #W (U301-105-103) | U301-105-103 | 846.02 | |
| 104 | Шайба стальная D46хd36хh3 (U301-105-104) | U301-105-104 | 103.05 | |
| 105 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 106 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 107 | Кольцо стопорное разрезное #W (U301-105-107) | U301-105-107 | 102 | |
| 108 | Шайба D52хd45х1.3 (U501-110-108) | U501-110-108 | - | |
| 109 | Кольцо уплотнительное D9xh1.5 (U501-105-109) | U501-105-109 | 102 | |
| 110 | Пружина (U301-105-108) | U301-105-108 | - | |
| 505 | Болт #W (U301-105-505) | U301-105-505 | 103.05 | |
| 506 | Кольцо зажимное #W (U301-105-506) | U301-105-506 | 103.05 | |
| 507 | Хомут #W (U301-105-507) | U301-105-507 | 103.05 | |
| 508 | Зажим #W (U301-105-508) | U301-105-508 | 103.05 | |
| 509 | Рукоятка (U501-105-509) | U501-105-509 | - | |
| 510 | Крышка нижняя (U501-105-510) | U501-105-510 | - | |
![Инструмент [ЗП-1100ЭК]](/assets/components/minishop2/img/web/ms2_medium.png)

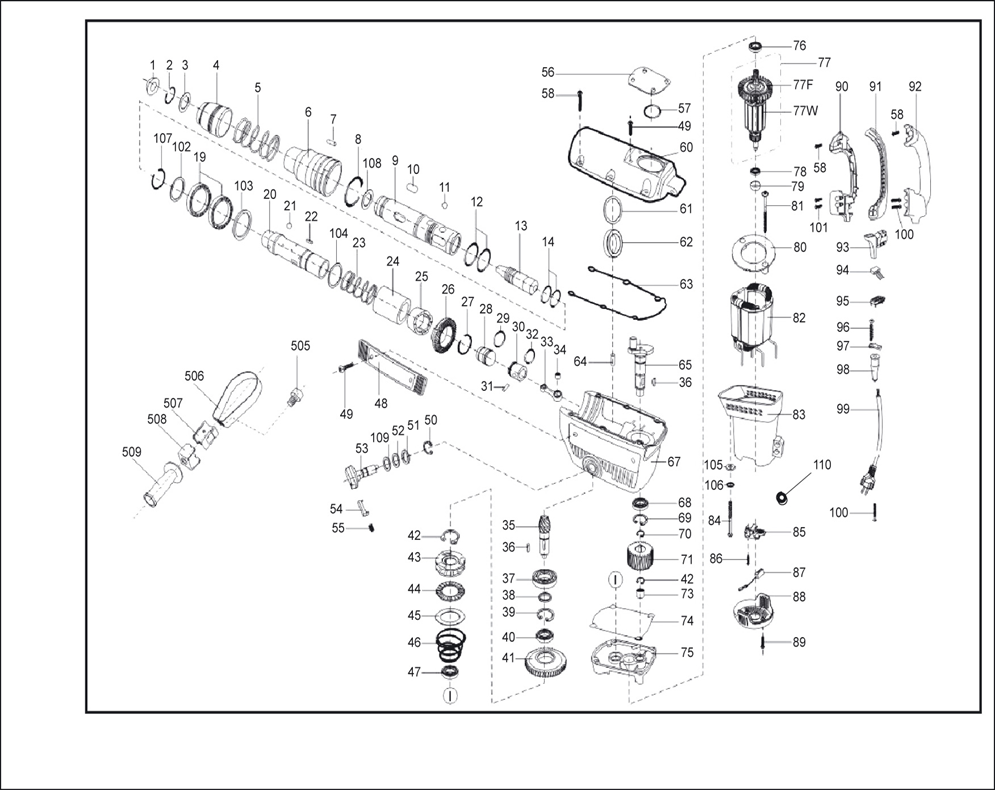

![Схема сборки и запчасти Инструмент [ЗП-1100ЭК]](/assets/excp_files/schems/img/ЗП-1100ЭК_EV.png)
