| 1 | Пыльник ствола D30x15.6mm (N000-016-365) | N000-016-365 | 103.05 | |
| 2 | Шайба (N000-016-366) | N000-016-366 | 102 | |
| 3 | Кольцо стопорное разрезное (N000-016-367) | N000-016-367 | 104.31 | |
| 4 | Шайба (N000-016-368) | N000-016-368 | 102 | |
| 5 | Кольцо стопорное разрезное D19xh2 (U351-801-002) | U351-801-002 | 103.05 | |
| 006 | Ствол в сборе L156хD31mm V2 | N000-016-419-2 | 1 264.8 | |
| 6 | Кожух патрона (N000-016-369) | N000-016-369 | 102 | |
| 6 | Кожух патрона V2 | N000-016-369-2 | 112.2 | |
| 006 | Ствол в сборе (N000-016-419) | N000-016-419 | 2 170.77 | |
| 7 | Кольцо фиксирующее D32xd21x4 (U351-801-004) | U351-801-004 | 102 | |
| 008 | Промщит в сборе (N000-016-420) | N000-016-420 | 717.81 | |
| 8 | Шарик стальной D7.14 (U351-900-017) | U351-900-017 | 110.16 | |
| 9 | Пластина фиксирующая (N000-027-748) | N000-027-748 | 181.74 | |
| 10 | Пружина коническая D31xd24xh22 (N000-016-370) | N000-016-370 | 102 | |
| 010 | Рукоятка дополнительная в сборе # (N000-016-299) | N000-016-299 | 453.87 | |
| 11 | Саморез ST4.8x48 (N000-016-371) | N000-016-371 | 102 | |
| 12 | Корпус редуктора (N000-016-421) | N000-016-421 | 1 081.3 | |
| 13 | Планка стопорная (N000-016-373) | N000-016-373 | 135.8 | |
| 14 | Саморез ST4x16 (N000-003-332) | N000-003-332 | - | |
| 15 | Сальник D41xd30x7 (N000-016-374) | N000-016-374 | 388.02 | |
| 16 | Подшипник игольчатый в сборе (N000-016-375) | N000-016-375 | 281.31 | |
| 18 | Штифт фигурный #W (U351-800-017) | U351-800-017 | 103.05 | |
| 19 | Фиксатор переключателя 13.5x10.5x31.5 (U351-800-015) | U351-800-015 | 103.05 | |
| 20 | Пружина фиксатора D6xh44.2 (U351-800-016) | U351-800-016 | 103.05 | |
| 21 | Ручка переключателя 25,9xD 36 мм (U351-800-019) | U351-800-019 | 103.05 | |
| 22 | Кольцо уплотнительное D16хd11хh2.5 (U351-800-018) | U351-800-018 | 177.32 | |
| 23 | Кольцо стопорное разрезное (N000-016-376) | N000-016-376 | 102 | |
| 24 | Шайба (N000-016-377) | N000-016-377 | 102 | |
| 25 | Пружина D42xh53 (N000-016-378) | N000-016-378 | 144.12 | |
| 26 | Шестерня ведомая Z=40 (N000-016-379) | N000-016-379 | 281.31 | |
| 27 | Ствол L156хD31mm V2 | N000-016-380-2 | 742.56 | |
| 27 | Ствол L152хD31mm (N000-016-380) | N000-016-380 | 742.56 | |
| 28 | Штифт d2.5xh11.7 (N000-016-315) | N000-016-315 | 102 | |
| 29 | Полумуфта кулачковая предохранительная (N000-016-381) | N000-016-381 | 198.17 | |
| 30 | Сальник (V2) (N000-016-382-2) | N000-016-382-2 | 102 | |
| 30 | Сальник D16xd9x5 (N000-016-382) | N000-016-382 | 252.21 | |
| 31 | Втулка ударника (V2) (N000-016-383-2) | N000-016-383-2 | 154.72 | |
| 31 | Втулка ударника (V1) D21.5xd9x9мм (N000-016-383) | N000-016-383 | 102 | |
| 32 | Ударник (V1) d9(D14)хL54 (N000-016-384) | N000-016-384 | 320.28 | |
| 32 | Ударник (V2) d9.8(D14)хL54 (N000-016-384-2) | N000-016-384-2 | 320.38 | |
| 33 | Опора (V2) (N000-016-385-2) | N000-016-385-2 | 199.97 | |
| 33 | Опора (V1) (N000-016-385) | N000-016-385 | 199.97 | |
| 34 | Кольцо уплотнительное D25хd18.2хh3.4 (N000-016-386) | N000-016-386 | 163.41 | |
| 35 | Кольцо уплотнительное D16.8хd9.8хh3.5 (N000-016-387) | N000-016-387 | 102 | |
| 36 | Ловитель (V2) (N000-016-388-2) | N000-016-388-2 | 109.52 | |
| 36 | Ловитель (V1) (N000-016-388) | N000-016-388 | 102 | |
| 37 | Кольцо стопорное разрезное (N000-016-389) | N000-016-389 | 102 | |
| 38 | Боек D23x31,5 мм (N000-016-390) | N000-016-390 | 193.99 | |
| 39 | Кольцо уплотнительное D23xd17xd3 (N000-016-391) | N000-016-391 | 177.32 | |
| 40 | Поршень D26хd23х77 Al (N000-016-392) | N000-016-392 | 352.58 | |
| 41 | Палец поршневой D12х21 (N000-016-393) | N000-016-393 | 102 | |
| 42 | Шайба (N000-016-394) | N000-016-394 | 110 | |
| 43 | Втулка (N000-016-395) | N000-016-395 | 102 | |
| 44 | Штифт D7х21.5 (N000-016-396) | N000-016-396 | 102 | |
| 45 | Подшипник игольчатый HK0709 (11x7x9) (N000-016-397) | N000-016-397 | 104.04 | |
| 46 | Фиксатор рычага (N000-016-398) | N000-016-398 | 102 | |
| 47 | Рычаг переключателя (N000-016-399) | N000-016-399 | 102 | |
| 48 | Вал промежуточный (N000-016-400) | N000-016-400 | 109.52 | |
| 49 | Подшипник шариковый 699 открытый (20х9х5) n/n (U009-699-RS0) | U009-699-RS0 | 338.68 | |
| 50 | Винт M5x14 (N000-016-402) | N000-016-402 | 103.05 | |
| 51 | Фиксатор 57,4x28x1,5 мм (N000-016-403) | N000-016-403 | 103.05 | |
| 52 | Подшипник игольчатый HK0912 (13х9х12) (N000-016-404) | N000-016-404 | 118.89 | |
| 53 | Подшипник качающийся (пьяный) 47,8xD35x59, стержень D5 (N000-016-405) | N000-016-405 | 485.02 | |
| 54 | Муфта D15x21,7 мм (N000-016-406) | N000-016-406 | 181.47 | |
| 55 | Пружина D15.5xh35 (N000-016-407) | N000-016-407 | 102 | |
| 56 | Шестерня Z=38 (N000-016-408) | N000-016-408 | 271.62 | |
| 57 | Промщит (N000-016-409) | N000-016-409 | 523.81 | |
| 58 | Уплотнитель промщита (N000-016-410) | N000-016-410 | 102 | |
| 59 | Кольцо уплотнительное D23,5 h2 (U501-470-050) | U501-470-050 | 114.93 | |
| 60 | Уплотнитель войлочный D7,5хH4,5 (N000-016-273) | N000-016-273 | 102 | |
| 61 | Подшипник 609 RS c шайбой (N000-016-411) | N000-016-411 | 213.4 | |
| 62 | Фиксатор подшипника (N000-016-412) | N000-016-412 | 102 | |
| 63 | Винт M4x7 (N000-016-413) | N000-016-413 | - | |
| 64 | Ротор КДС (N000-016-414) | N000-016-414 | 1 275 | |
| 65 | Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0) | U009-607-RS0 | 309.15 | |
| 66 | Втулка подшипника 607 резиновая (U351-800-061) | U351-800-061 | 103.05 | |
| 67 | Защита статора (N000-016-415) | N000-016-415 | 618.31 | |
| 69 | Статор КДС (N000-016-416) | N000-016-416 | 710.62 | |
| 70 | Клемма (N000-016-417) | N000-016-417 | 206.1 | |
| 71 | Корпус двигателя (N000-016-418) | N000-016-418 | 590.49 | |
| 72 | Пластина контактная (N000-016-356) | N000-016-356 | 190.83 | |
| 73 | Щеточный узел (N000-016-357) | N000-016-357 | 275.79 | |
| 74 | Пружина щеткодержателя D12xL24xh2.5 (N000-016-359) | N000-016-359 | 134.49 | |
| 75 | Щетка графитовая (пара) 5х8х19.5 (N000-016-358) | N000-016-358 | 356.36 | |
| 77 | Выключатель 44-16 6(6)A ~250V 5E4 (V000-003-248) | V000-003-248 | 988.7 | |
| 80 | Шнур сетевой Rubber (N000-016-294) | N000-016-294 | 309.15 | |
| 81 | Вороротник шнура (N000-016-295) | N000-016-295 | 156.46 | |
| 82 | Прижим шнура (U501-470-067) | U501-470-067 | - | |
| 83 | Крышка задняя (N000-016-362) | N000-016-362 | 300.71 | |
| 84 | Саморез ST4.2x25 (N000-016-363) | N000-016-363 | - | |
![Инструмент [ЗП-28-800 К]](/assets/components/minishop2/img/web/ms2_medium.png)

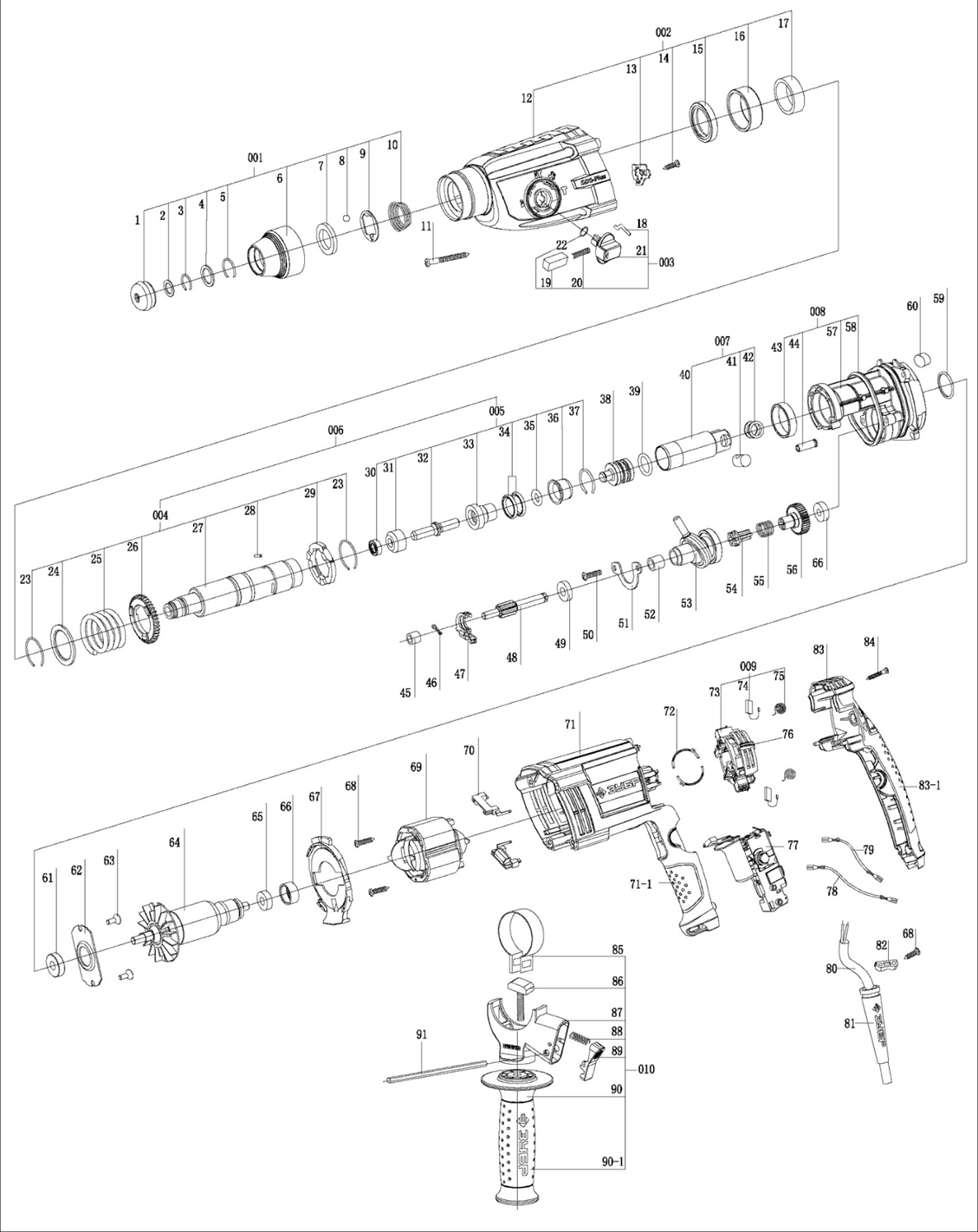

![Схема сборки и запчасти Инструмент [ЗП-28-800 К]](/assets/excp_files/schems/img/ЗП-28-800 К_EV.png)

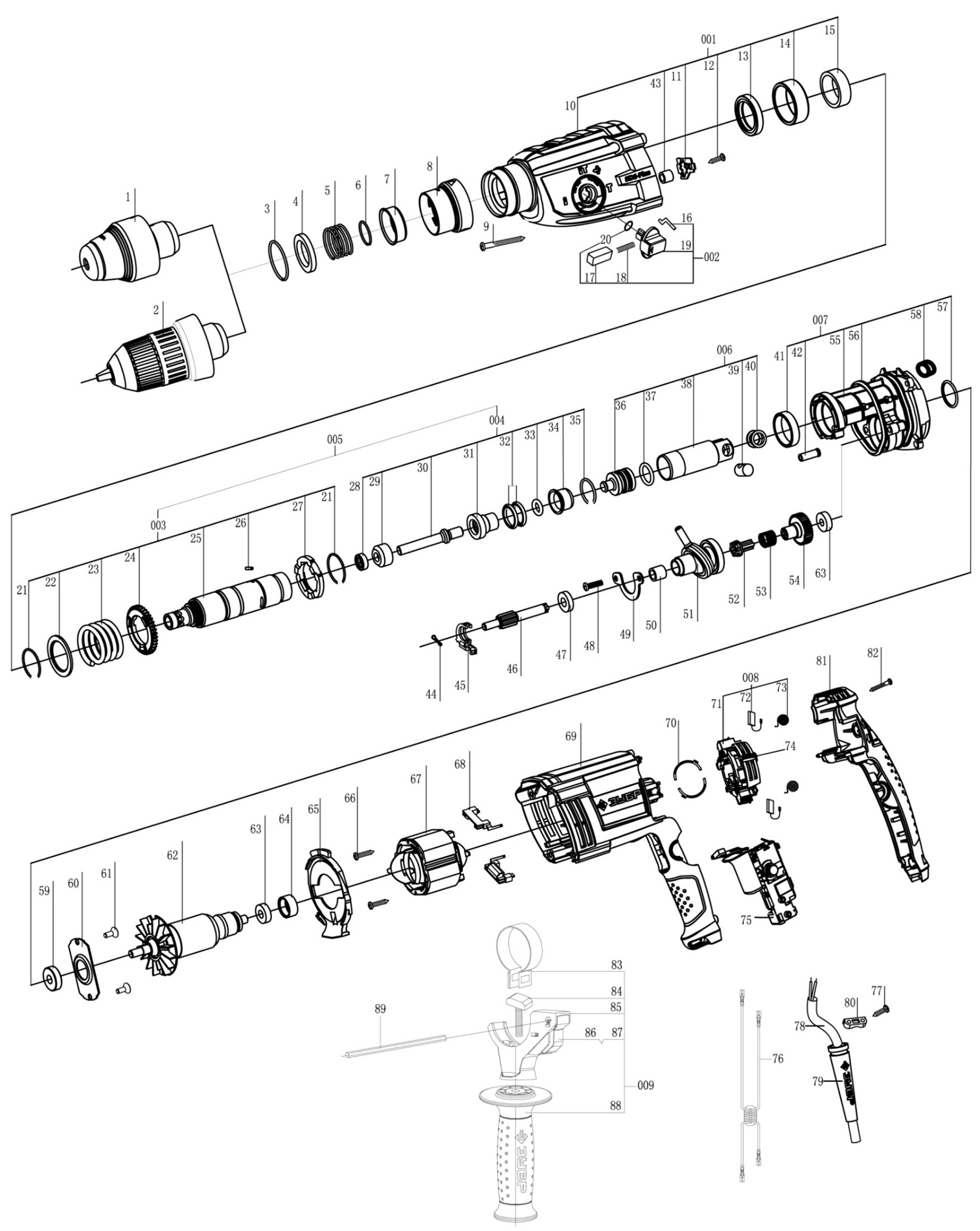

![Схема сборки и запчасти Инструмент [ЗП-28-800 К]](/assets/excp_files/schems/img/ЗП-28-800 КМ_EV.png)
