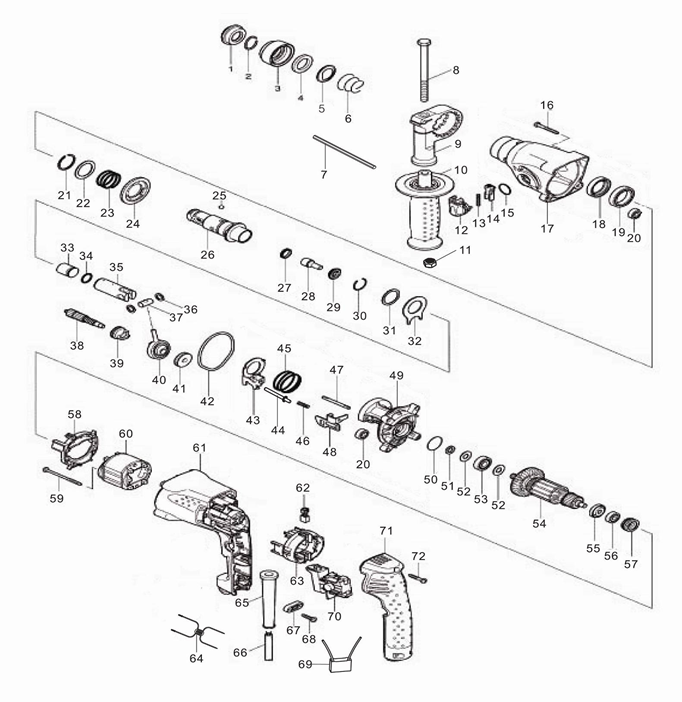

Схема сборки и запчасти Инструмент [ЗП-470Э]

№ Наименование Артикул Цена
1 Колпачок пылезащитный (N000-016-909) N000-016-909 206.04
2 Кольцо стопорное разрезное D19xh2 (U351-801-002) U351-801-002 103.05
3 Кожух патрона (U501-470-003) U501-470-003 102
4 Кольцо фиксирующее D32xd21x4 (U351-801-004) U351-801-004 102
5 Пластина фиксирующая D32 (U351-801-005) U351-801-005 103.05
6 Пружина патрона #W (U351-801-007) U351-801-007 103.05
7 Линейка-упор #W (U351-800-581) U351-800-581 -
8 Болт M8x95 #F (UM03-000-009) UM03-000-009 103.05
9 Хомут рукоятки #Fu (U352-810-037) U352-810-037 103.05
10 Рукоятка дополнительная (U502-780-038) U502-780-038 -
10C Рукоятка дополнительная в сборе (U502-780-034-C) U502-780-034-C 309.15
12 Переключатель режимов (U501-470-012) U501-470-012 102
13 Пружина фиксатора D4.3xh36 (U501-470-013) U501-470-013 102
14 Фиксатор переключателя (U501-470-014) U501-470-014 102
15 Кольцо уплотнительное D20.5хd16.5хH2 (U501-470-015) U501-470-015 102
16 Саморез 4x34 PH2 #F (UM02-000-039) UM02-000-039 103.05
17 Корпус редуктора (U501-470-017) U501-470-017 782.17
18 Сальник D35хd25х7 (U501-470-018) U501-470-018 206.1
19 Подшипник шариковый 6805-2Z (37х25х7) (U009-680-5RS) U009-680-5RS 500.81
20 Подшипник шариковый 606-2Z (40х17х12) ZXBRS (U009-606-RS0) U009-606-RS0 103.05
21 Кольцо стопорное разрезное (U501-470-021) U501-470-021 102
22 Шайба (U501-470-022) U501-470-022 -
23 Пружина (U501-470-023) U501-470-023 -
24 Шестерня ствола (U501-470-024) U501-470-024 606.57
25 Шарик стальной D7.14 (U351-900-017) U351-900-017 110.16
26 Ствол (U501-470-026) U501-470-026 1 315.08
26C Ствол в сборе D48.5x94.4 (U501-470-026-C) U501-470-026-C 1 030.52
27 Кольцо уплотнительное D17хD13хh3 (U501-470-027) U501-470-027 51.06
28 Ударник (U501-470-028) U501-470-028 309.15
29 Кольцо фасонное (U501-470-029) U501-470-029 47.9
30 Кольцо стопорное разрезное (U501-470-030) U501-470-030 102
31 Шайба (U501-470-031) U501-470-031 -
32 Поводок (U501-470-032) U501-470-032 -
33 Поршень ударный (U501-470-033) U501-470-033 415.02
34 Кольцо уплотнительное D13хh2,5 (U501-470-034) U501-470-034 206.1
35 Поршень D20xd17.5xh51 (U501-470-035) U501-470-035 244.67
36 Шайба (U501-470-036) U501-470-036 102
37 Палец поршневой D9х18 (U501-470-037) U501-470-037 102
38 Промвал (U501-470-038) U501-470-038 798.13
38C Промвал в сборе (U501-470-038-C) U501-470-038-C 1 030.52
39 Муфта промвала (U501-470-039) U501-470-039 462.9
40 Подшипник качающийся (пьяный) D32xL54xh21.5 D9 (U501-470-040) U501-470-040 861.97
41 Шестерня промвала (U501-470-041) U501-470-041 462.9
42 Уплотнитель промщита (U501-470-042) U501-470-042 102
43 Планка переключателя (U501-470-043) U501-470-043 140.46
45 Пружина (U501-470-045) U501-470-045 55.49
46 Пружина (U501-470-046) U501-470-046 55.49
47 Ось (U501-470-047) U501-470-047 226.98
48 Планка упорная (U501-470-048) U501-470-048 226.98
49 Промщит (U501-470-049) U501-470-049 680.96
49C Промщит в сборе (U501-470-049-C) U501-470-049-C 618.31
50 Кольцо уплотнительное D23,5 h2 (U501-470-050) U501-470-050 114.93
53 Подшипник шариковый 609 (24х9х7) Uragan (U009-609-RS0) U009-609-RS0 206.1
54 Ротор (U501-470-054) U501-470-054 3 091.55
56 Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0) U009-607-RS0 309.15
57 Втулка каучуковая D20 (U501-470-057) U501-470-057 206.1
58 Защита статора (U501-470-058) U501-470-058 -
59 Саморез 4х48 PH2 (UM02-000-108) UM02-000-108 -
60 Статор КДС (N000-016-289) N000-016-289 795.43
61 Корпус двигателя (U501-470-061) U501-470-061 721.36
62 Щетка графитовая (пара) 6х9х11 (U354-550-082-W) U354-550-082-W 102
63 Щеточный узел (U501-470-063) U501-470-063 707.22
64 Катушка индукторная (U501-470-064) U501-470-064 -
65 Воротник шнура (U098-001-001) U098-001-001 103.05
66 Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005) U099-004-005 206.1
67 Прижим шнура (U501-470-067) U501-470-067 -
68 Саморез 4x19 PH2 (UM02-000-066) UM02-000-066 103.05
69 Конденсатор 0,33мкф (U353-115-041) U353-115-041 103.05
70 Выключатель FA2-6/1BEK 8(8)A 250V (U501-470-070) U501-470-070 927.47
71 Крышка задняя (U501-470-071) U501-470-071 207.52
72 Саморез 4х30 PH2 (UM02-000-129) UM02-000-129 -
