Инструмент [ЗП-780ЭК]

Артикул:

ЗП-780ЭК

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

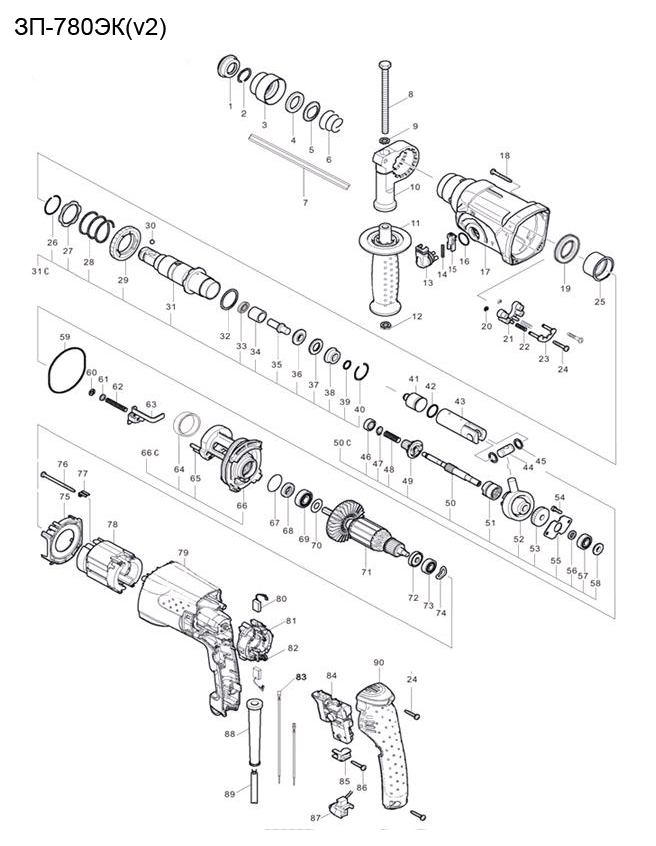

Схема сборки и запчасти Инструмент [ЗП-780ЭК]

№	Наименование	Артикул	Цена
1	Пыльник ствола	U501-470-001	203.45	+
2	Кольцо стопорное разрезное D19xh2	U351-801-002	101.03	+
3	Кожух патрона	U501-780-003	212.83	+
4	Кольцо фиксирующее D32xd21x4	U351-801-004	100	+
5	Пластина фиксирующая D32	U351-801-005	101.03	+
6	Пружина патрона #W	U351-801-007	101.03	+
7	Линейка-упор #W	U351-800-581	-	+
8	Болт M8x95 #F	UM03-000-009	101.03	+
10	Хомут рукоятки #Fu	U352-810-037	101.03	+
11	Рукоятка дополнительная	U502-780-038	-	+
13	Переключатель режимов	U501-780-013	485.12	+
14	Пружина фиксатора D4.3xh36	U501-470-013	100	+
15	Фиксатор переключателя	U501-470-014	100	+
16	Кольцо уплотнительное D20.5хd16.5хH2	U501-470-015	100	+
17	Корпус редуктора	U501-780-017	1 001.56	+
18	Саморез 4х48 PH2	UM02-000-108	-	+
19	Сальник D35хd25х7	U351-800-012	202.06	+
20	Кольцо стопорное D3	UM06-000-002	101.03	+
21	Кронштейн планки	U501-780-021	100	+
22	Пружина	U501-780-022	54.4	+
23	Планка стопорная	U501-780-023	125.2	+
24	Саморез 4x27 PH2	UM02-000-072	101.03	+
25	Подшипник игольчатый в сборе	U501-780-025	303.09	+
26	Кольцо стопорное разрезное D32хd28х2	U351-800-085	101.03	+
27	Шайба #W	U351-800-021	100	+
28	Пружина #W	U251-500-017	60.81	+
29	Шестерня ствола	U501-780-029	782.48	+
30	Шарик стальной D7.14	U351-900-017	108	+
31	Ствол	U501-780-031	764	+
31C	Ствол в сборе	U501-780-031-C	1 971.02	+
32	Шайба D33 D28 h1	U501-780-032	100	+
33	Сальник D17xd9x4	U501-780-033	-	+
34	Втулка металлическая	U501-780-034	-	+
35	Ударник	U501-780-035	303.09	+
36	Опора	U501-780-036	-	+
37	Демпфер	U501-780-037	-	+
38	Ловитель	U501-780-038	-	+
39	Кольцо резиновое	U501-780-039	46.96	+
40	Кольцо стопорное разрезное	U501-780-040	100	+
41	Поршень ударный	U501-780-041	404.12	+
42	Кольцо уплотнительное D16 h3	U501-780-042	100	+
43	Поршень	U501-780-043	505.15	+
44	Вкладыш #W	U351-800-043	101.03	+
45	Шайба #W	U351-800-036	100	+
46	Подшипник шариковый 606-2Z (40х17х12) ZXBRS	U009-606-RS0	101.03	+
50C	Промвал в сборе 110x57.4x35.75	U501-780-050-C	1 469.45	+
51	Муфта промвала	U501-780-051	144.24	+
52	Подшипник качающийся (пьяный)	U501-780-052	752.39	+
59	Кольцо резиновое	U501-780-059	202.06	+
60	Кольцо стопорное D4	UM06-000-003	101.03	+
61	Шайба D5 #F	UM04-000-003	101.03	+
62	Пружина	U501-780-062	-	+
63	Планка переключателя	U501-780-063	100	+
66C	Промщит в сборе	U501-780-066-C	1 251.96	+
67	Кольцо уплотнительное D30хd26хh2	U501-780-067	100	+
68	Сальник D22xd10x5	U501-780-068	-	+
69		U009-600-0RS	323.83	+
70	Шайба D21хd10х0.5	U501-780-070	-	+
71	Ротор D35.2x41	U501-780-071	1 616.5	+
73	Подшипник шариковый 627 (22х7х7)	U009-627-RS0	101.03	+
74	Шайба пружинная	U501-780-074	-	+
75	Защита статора	U501-780-075	-	+
76	Саморез 4x62 PH2 #F	UM02-000-046	-	+
77	Скобка	U353-110-037	101.03	+
78	Статор	U501-780-078	1 010.31	+
79	Корпус двигателя	U501-780-079	938.98	+
80	Щетка графитовая (пара) 5х11х16	U353-110-046-W	135.99	+
81	Щеточный узел	U501-780-081	1 251.96	+
82	Пружина щеткодержателя	U353-110-042	101.03	+
84	Выключатель переменного тока	U501-780-084	707.22	+
85	Прижим шнура	U501-780-085	-	+
86	Саморез 4x19 PH2	UM02-000-066	101.03	+
87	Блок подсветки	U501-780-087	316.27	+
88	Воротник шнура	U098-001-001	101.03	+
89	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06	+
90	Крышка задняя	U501-780-090	-	+
