| 1 | Пыльник D42x16 (U501-805-001) | U501-805-001 | 245.83 | |
| 2 | Кольцо стопорное D18хd2 разрезное (U501-805-002) | U501-805-002 | 102 | |
| 3 | Кожух патрона D68x67 (U501-805-003) | U501-805-003 | 200.16 | |
| 4 | Пружина #F (U201-850-005) | U201-850-005 | 102 | |
| 5 | Шарик стальной D7.14 (U351-900-017) | U351-900-017 | 110.16 | |
| 6 | Стволик D24x110 (U501-805-006) | U501-805-006 | 973.69 | |
| 7 | Кольцо уплотнительное d24хd20х2 (U201-850-011) | U201-850-011 | 102 | |
| 8 | Уплотнитель ударника D15хd11х2 (U351-900-022) | U351-900-022 | 104.04 | |
| 9 | Ударник #F (U351-900-021) | U351-900-021 | 255.41 | |
| 10 | Кольцо стопорное сжимное D60 (UM06-002-019) | UM06-002-019 | - | |
| 11 | Манжета для вала с пыльником D55хd55х8 (U501-805-011) | U501-805-011 | 175.6 | |
| 12 | Шайба D52хd45х1.5 (U201-850-016) | U201-850-016 | 103.05 | |
| 13 | Кольцо стопорное разрезное D36 хd32хd2 (U201-850-103) | U201-850-103 | 104.04 | |
| 14 | Подшипник шариковый 61907 открытый (55х35х10) n/n (U011-000-001) | U011-000-001 | 264.18 | |
| 15 | Шарик стальной D8 (U351-900-019) | U351-900-019 | 104.04 | |
| 16 | Ствол d24хD36,7хL156 (U201-850-031-2) | U201-850-031-2 | 1 236.62 | |
| 16 | Ствол #F (U201-850-031) | U201-850-031 | 1 236.62 | |
| 17 | Шпонка 3х3х18 (U301-105-022) | U301-105-022 | 103.05 | |
| 18 | Боек (U351-900-024) | U351-900-024 | 309.15 | |
| 19 | Кольцо уплотнительное D24х18x3 (U351-900-025) | U351-900-025 | 104.04 | |
| 20 | Пружина #F (U201-850-033) | U201-850-033 | 102 | |
| 21 | Шестерня ствола D48x28.7 Z33 (U501-805-021) | U501-805-021 | 412.2 | |
| 22 | Кольцо стопорное разрезное D27.5xd24.5xd1.5 (U201-850-035) | U201-850-035 | 102 | |
| 23 | Поршень #F (U351-900-027) | U351-900-027 | 515.25 | |
| 24 | Палец поршневой D6х23 (U351-900-028) | U351-900-028 | 103.05 | |
| 25 | Шатун поршня (U201-850-043) | U201-850-043 | 618.31 | |
| 26 | Подшипник игольчатый HK0810 (12x8x10) (U010-081-000) | U010-081-000 | 126.48 | |
| 27 | Винт M4x20 Н3 (цилиндр) #F (UM01-000-025) | UM01-000-025 | 103.05 | |
| 28 | Корпус ствола D63xL97мм (U501-805-028) | U501-805-028 | 428.76 | |
| 30С | Корпус редуктора с втулкой подшипника скольжения (U501-805-030) | U501-805-030 | 640.52 | |
| 31 | Крышка заливная #F (U201-850-025) | U201-850-025 | 103.05 | |
| 32 | Кольцо уплотнительное D42хd38х2 (U201-850-026) | U201-850-026 | 103.05 | |
| 33 | Шестерня коническая в сборе D19,6x50мм Z=11 (U201-850-048-C) | U201-850-048-C | 632.12 | |
| 34 | Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS) | U009-600-2RS | 434.37 | |
| 35 | Шайба D20хd14х0.4 (U201-850-051) | U201-850-051 | - | |
| 36 | Шайба D46х19.6 (U201-850-052) | U201-850-052 | 102 | |
| 37 | Диск пластиковый тормозной #F (U201-850-053) | U201-850-053 | 102 | |
| 38 | Шестерня храпового механизма Z=49 (U201-850-054) | U201-850-054 | 545.92 | |
| 39 | Кольцо пружинное #F (U201-850-055) | U201-850-055 | 104.04 | |
| 40 | Гайка специальная 10х0.75 (U201-850-057) | U201-850-057 | 103.05 | |
| 41 | Подшипник шариковый 627 (22х7х7) (U009-627-RS0) | U009-627-RS0 | 103.05 | |
| 42 | Кривошип L37 B37,1 Н60,6мм (U501-805-042) | U501-805-042 | 412.2 | |
| 43 | Шарик стальной D5.5 (U201-850-028) | U201-850-028 | 104.04 | |
| 44 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 45 | Кольцо стопорное разрезное D14хd12xh1 (U201-850-065) | U201-850-065 | 104.04 | |
| 46 | Кольцо стопорное сжимное D37 (UM06-002-003) | UM06-002-003 | 103.05 | |
| 47 | Пружина (U501-805-047) | U501-805-047 | - | |
| 48 | Штифт D8х25 специальный (U501-805-048) | U501-805-048 | 102 | |
| 49 | Шестерня противовеса D37x25 Z28 (U201-850-066) | U201-850-066 | 721.36 | |
| 50 | Подшипник игольчатый HK1210 (16х12х10) (U010-121-000) | U010-121-000 | 206.1 | |
| 51 | Промщит 114,6х83х31 (U501-805-051) | U501-805-051 | 824.42 | |
| 52 | Винт M5x25 (UM01-000-045) | UM01-000-045 | 103.05 | |
| 53 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS) | U009-600-1RS | 309.15 | |
| 54 | Ротор КД D42х35 Z5 (U501-805-054) | U501-805-054 | 3 091.55 | |
| 55 | Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0) | U009-608-RS0 | 330.31 | |
| 56 | Защита статора (U501-805-056) | U501-805-056 | - | |
| 57 | Саморез 5x52 PH2 (UM02-000-092) | UM02-000-092 | - | |
| 58 | Статор КД D72x35x59.2 (U501-805-058) | U501-805-058 | 3 091.55 | |
| 59 | Планка-фиксатор пружинная L34.7хD1.3 (U201-850-070) | U201-850-070 | 103.05 | |
| 60 | Переключатель сверление / удар+сверление L51.3 B21 Н42мм (U501-805-060) | U501-805-060 | 198.17 | |
| 61 | Корпус двигателя (U501-805-061) | U501-805-061 | 421.41 | |
| 62 | Винт M5х54 Н4 (UM01-000-077) | UM01-000-077 | 103.05 | |
| 63 | Винт M5х30 Н4 (UM01-000-191) | UM01-000-191 | - | |
| 64 | Щеткодержатель D18.8хL28.4 (U201-850-081) | U201-850-081 | 173.08 | |
| 65 | Щетка графитовая (пара) 6.4х7.5х12.5 (U201-850-080-W) | U201-850-080-W | 250.4 | |
| 66 | Крышка щеткодержателя D13x9 (U201-850-079) | U201-850-079 | 103.05 | |
| 67 | Выключатель FA.311 FA2-6/2W4 6(6)/250V~ 12А 125V~ 5Е4 (U501-805-067) | U501-805-067 | 638.5 | |
| 68 | Конденсатор 0.22 мкФ (U353-110-055) | U353-110-055 | 103.05 | |
| 69 | Прижим шнура #F (U201-850-097) | U201-850-097 | - | |
| 70 | Саморез 4x18 PH2 (UM02-000-027) | UM02-000-027 | 103.05 | |
| 71 | Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005) | U099-004-005 | 206.1 | |
| 72 | Воротник шнура #F (U098-002-001) | U098-002-001 | 103.05 | |
| 73 | Катушка индукторная #W (U201-850-095) | U201-850-095 | - | |
| 74 | Рукоятка левая часть (U501-805-074) | U501-805-074 | 206.1 | |
| 75 | Шарик стальной D5 (U201-850-020) | U201-850-020 | 104.04 | |
| 76 | Пружина D5хd1 (U201-850-019) | U201-850-019 | 103.05 | |
| 77 | Ручка переключения D40х30 (U501-805-077) | U501-805-077 | 412.2 | |
| 79 | Кольцо стопорное D11 разжимное (UM06-001-004) | UM06-001-004 | 104.04 | |
| 80 | Рукоятка правая часть (U501-805-080) | U501-805-080 | 206.1 | |
| 82 | Крышка декоративная (U501-805-082) | U501-805-082 | 206.73 | |
| 83 | Пружина сжатия коническая (D1=21mm D2=15mm L=23mm t=4) (U501-805-083) | U501-805-083 | 103.36 | |
| 84 | Саморез 4x22 РН2 (UM02-000-032) | UM02-000-032 | - | |
| 89C | Рукоятка в сборе (U201-850-509-C) | U201-850-509-C | 255.41 | |
| 91 | Саморез 4x34 PH2 #F (UM02-000-039) | UM02-000-039 | 103.05 | |
| 92 | Кольцо стопорное сжимное D50 (UM06-002-006) | UM06-002-006 | 103.05 | |
| 93 | Винт M5х8 H2.5 установочный (UM01-003-002) | UM01-003-002 | - | |
| 94 | Кольцо уплотнительное D10 h1,8 (U402-140-083) | U402-140-083 | 102 | |
| 95 | Прокладка промщита картонная (U501-805-095) | U501-805-095 | - | |
| 96 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 97 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 98 | Шайба D17 d12,3 h0,3 #F (UM04-002-010) | UM04-002-010 | 103.05 | |
| 99 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 100 | Шайба D22 d13 h0.3 (UM04-002-023) | UM04-002-023 | - | |
| 101 | Кольцо резиновое (U501-805-101) | U501-805-101 | - | |
![Инструмент [ЗП-805ЭК]](/assets/components/minishop2/img/web/ms2_medium.png)

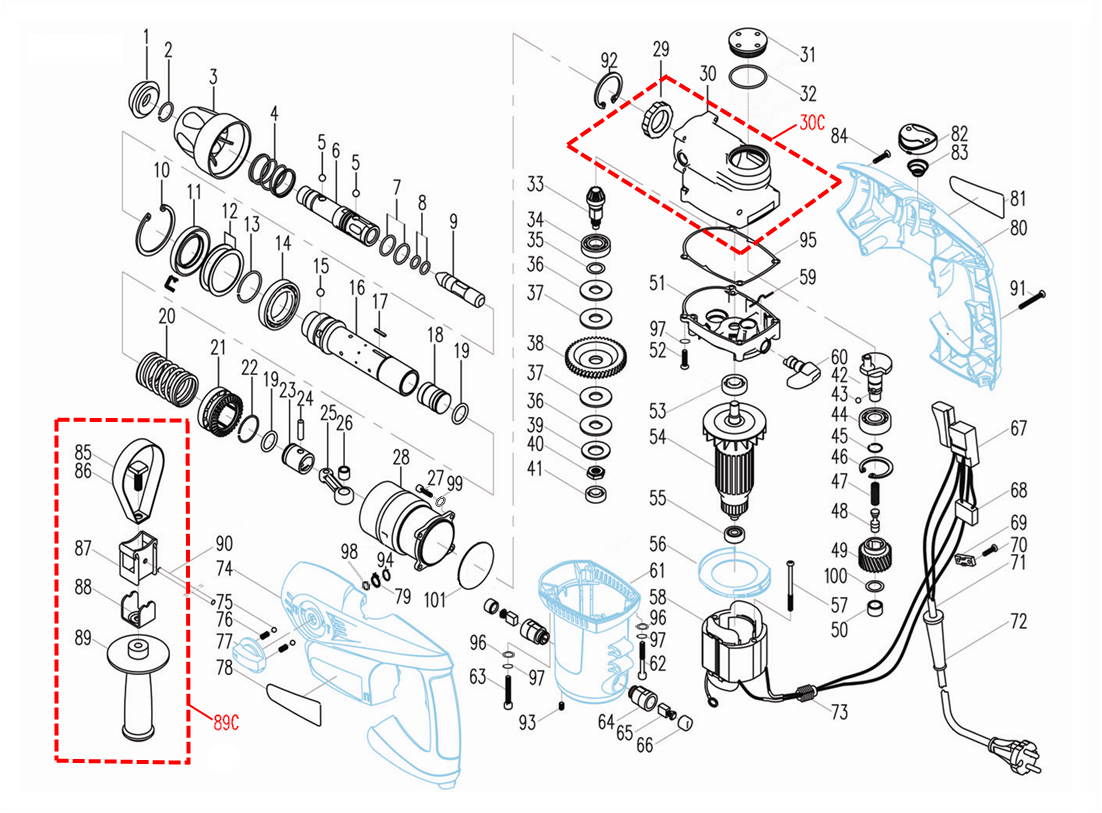

![Схема сборки и запчасти Инструмент [ЗП-805ЭК]](/assets/excp_files/schems/img/ЗП-805ЭК_EV.png)
