Инструмент [ЗП-900ЭК]

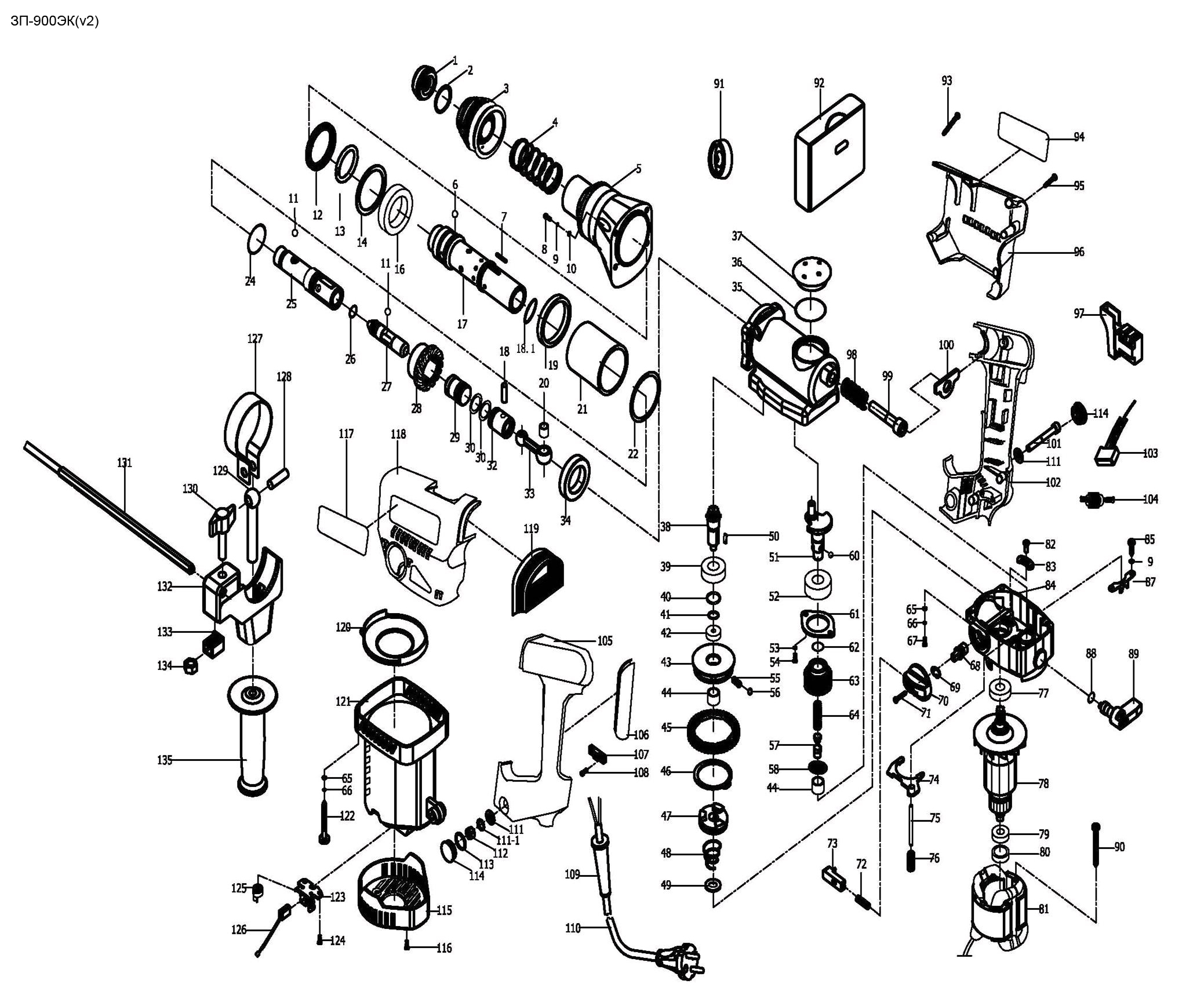

Схема сборки и запчасти Инструмент [ЗП-900ЭК]

№	Наименование	Артикул	Цена
1	Пыльник ствола D35x16.5	U201-850-001	241.01
2	Кольцо стопорное разрезное D20xd16xh2	U501-105-002	100
3	Кожух патрона	U501-900-003	250.4
4	Пружина #F	U201-850-005	100
5	Корпус ствола	U501-900-005	876.37
6	Шарик стальной D8	U351-900-019	102
7	Шпонка 3х3х18	U301-105-022	101.03
8	Винт M4x20 Н3 (цилиндр) #F	UM01-000-025	101.03
9	Шайба-гровер D4	UM04-001-002	101.03
10	Шайба D4	UM04-000-002	101.03
11	Шарик стальной D7.14	U351-900-017	108
12	Сальник D48xd35x7	U201-850-008-2	172.16
13	Кольцо стопорное разрезное D36 хd32хd2	U201-850-103	102
14	Шайба D52хd45х1.5	U201-850-016	101.03
16	Подшипник шариковый 61907 открытый (55х35х10) n/n	U011-000-001	259
17	Ствол	U501-105-015	808.25
18	Палец поршневой D6х23	U201-850-045	202.06
18-1	Кольцо стопорное разрезное D31	U501-105-024	100
19	Кольцо резиновое #F	U201-850-036	100
20	Подшипник игольчатый HK0810 (12x8x10)	U010-081-000	124
21	Втулка ствола	U501-900-021	-
22	Кольцо уплотнительное D54 h2,7	U501-900-022	100
24	Кольцо уплотнительное d24хd20х2	U201-850-011	100
25	Стволик D24x110	U201-850-009	707.22
26	Уплотнитель ударника D15хd11х2	U351-900-022	102
27	Ударник #F	U351-900-021	250.4
28	Шестерня ствола	U501-105-025	505.15
29	Боек	U351-900-024	303.09
30	Кольцо уплотнительное D24х18x3	U351-900-025	102
32	Поршень #F	U351-900-027	505.15
33	Шатун поршня	U201-850-043	606.19
34	Втулка	U501-105-033	-
35	Корпус редуктора	U501-900-035	1 408.46
36	Кольцо уплотнительное D42хd38х2	U201-850-026	101.03
37	Крышка заливная	U501-900-037	62.6
38	Вал-шестерня	U501-105-034	707.22
38C	Механизм храповой в сборе	U501-105-034-C	1 940.54
39	Подшипник шариковый 6002-2RS (32x15x9) CCEB	U009-600-2RS	425.85
40	Шайба D20 D12 h0,6	U501-105-037	102
41	Кольцо разжимное D10 #F	UM06-001-014	101.03
42	Подшипник шариковый 627 (22х7х7)	U009-627-RS0	101.03
43	Диск предохранительной муфты	U501-105-038	505.15
44	Подшипник игольчатый HK1210 (16х12х10)	U010-121-000	202.06
45	Шестерня храпового механизма	U501-105-041	505.15
46	Кольцо разжимное D48мм	UM06-001-020	100
47	Втулка сцепления	U501-105-046	505.15
48	Пружина	U501-105-047	100
49	Шайба D16,5 D7 h1,2	U501-105-048	-
50	Шпонка 12х4х4	U501-105-035	100
51	Противовес	U501-900-051	688.57
52	Подшипник шариковый 6202-2RS (35x15x11) n/n	U009-620-2RS	202.06
55	Пружина D6,1xd0,8x20,5 мм	U501-105-039	101.03
56	Шарик стальной D5	U201-850-020	102
57	Штифт D9х31 специальный	U501-900-057	102
58	Шайба	U501-105-069	100
60	Шарик стальной D5.5	U201-850-028	102
61	Кольцо стопорное сжимное D37	UM06-002-003	101.03
62	Кольцо стопорное разрезное D14хd12xh1	U201-850-065	102
63	Шестерня	U501-900-063	688.57
64	Пружина #F	U201-850-067	101.03
65	Шайба D5 #F	UM04-000-003	101.03
66	Шайба-гровер D5	UM04-001-003	101.03
67	Винт M5x22 РН2 #F	UM01-000-042	101.03
68	Шток переключателя режимов	U501-900-068	185.45
69	Кольцо стопорное сжимное D15.5	UM06-002-013	101.03
70	Переключатель режимов	U501-105-075	100
71	Винт M3х20 PH2	UM01-000-167	100
72	Пружина (к красному переключателю) #W	U301-105-055	101.03
73	Кнопка-фиксатор (красная) #W	U301-105-054	101.03
74	Вилка	U501-105-051	156.5
75	Штифт D4х39	U501-105-052	-
76	Пружина	U501-105-053	-
77	Подшипник шариковый 6001-2Z (28х12х8) CHFZ	U009-600-1RS	303.09
78	Ротор	U501-900-078	3 030.93
79	Подшипник шариковый 608-2RS (22х8х7) CNBALL	U009-608-RS0	323.83
80	Втулка подшипника 608 резиновая	U353-110-031	113.33
81	Статор 80/67x41.6	U501-900-081	1 212.37
82	Винт M4x12 PH2 (потай) #F	UM01-000-014	101.03
83	Ограничитель	U501-105-055	102
84	Промщит	U501-900-084	1 261.34
85	Винт M4x10	UM01-000-012	101.03
87	Фиксатор	U501-105-072	102
88	Кольцо уплотнительное D10 h1,8	U402-140-083	100
89	Переключатель сверление / удар+сверление	U501-900-089	206.56
90	Саморез 5x63 РН2 #F	UM02-000-077	-
93	Саморез 4x52 PH2 #F	UM02-000-084	-
95	Саморез 4x38 PH2	UM02-000-041	-
96	Кожух правая часть	U501-900-096	172.5
97	Выключатель FA311 FA2-6/2w4 6(6)A 250V #W	U301-950-096	469.48
98	Пружина	U501-900-098	-
99	Винт специальный	U501-900-099	62.6
100	Шайба специальная	U501-900-100	-
101	Винт M6х38 РН2	UM01-000-168	-
102	Ручка правая часть	U501-900-102	313
103	Конденсатор 0.22мкФ х2+2х2200pF 250V	U351-900-101	101.03
104	Катушка индукторная #Fu	U352-120-057	101.03
105	Ручка левая часть	U501-900-105	313
106	Накладка	U501-900-106	156.5
107	Прижим шнура #W	U351-900-103	101.03
108	Саморез 4x19 PH2	UM02-000-066	101.03
109	Воротник шнура #F	U098-004-006	101.03
110	Шнур сетевой резиновый 2х0.75мм 2м	U099-004-005	202.06
111	Шайба D19 D6 h2	U501-900-111	-
111-1	Шайба-гровер D6	UM04-001-004	101.03
112	Гайка M6	UM05-000-003	135.69
113	Кольцо уплотнительное D16xhd2mm	U301-105-014	102
114	Крышка	U501-900-114	100
115	Крышка корпуса статора	U501-900-115	250.4
116	Саморез 4x12 PH2	UM02-000-018	101.03
118	Кожух левая часть	U501-900-118	-
119	Кожух резиновый	U501-900-119	100
120	Защита статора	U501-900-120	100
121	Корпус двигателя	U501-900-121	1 001.56
122	Винт M5х40 Н4	UM01-000-169	-
123	Щеткодержатель	U501-900-123	125.2
124	Саморез 4x10 PH2	UM02-000-093	101.03
125	Пружина	U301-105-108	-
126	Щетка графитовая (пара) 6х12х15	U301-105-087-W	122.06
127	Кольцо зажимное	U501-105-110	-
128	Штифт	U501-105-111	-
129	Винт	U501-105-112	-
130	Винт-барашек #F	U301-950-102	101.03
131	Линейка-упор #F	U301-950-101	101.03
132	Упор	U501-105-113	-
133	Вставка #F	U301-950-108	101.03
134	Гайка M8	UM05-000-007	101.03
135	Ручка боковой рукоятки	U501-105-116	156.5
136	Саморез 4x22 РН2	UM02-000-032	-
137	Шайба D3	UM04-000-001	101.03
138	Шайба-гровер D3 #F	UM04-001-001	101.03
139	Шайба D28хd19х1.5	U351-900-004	102
140	Винт M5х37 РН2	UM01-000-170	-
141	Кольцо стопорное сжимное D50	UM06-002-006	101.03
142	Шайба D20 D12 h1	U501-105-042	102
143	Крышка рукоятки	U501-105-117	-
