Инструмент [ЗПД-1300]

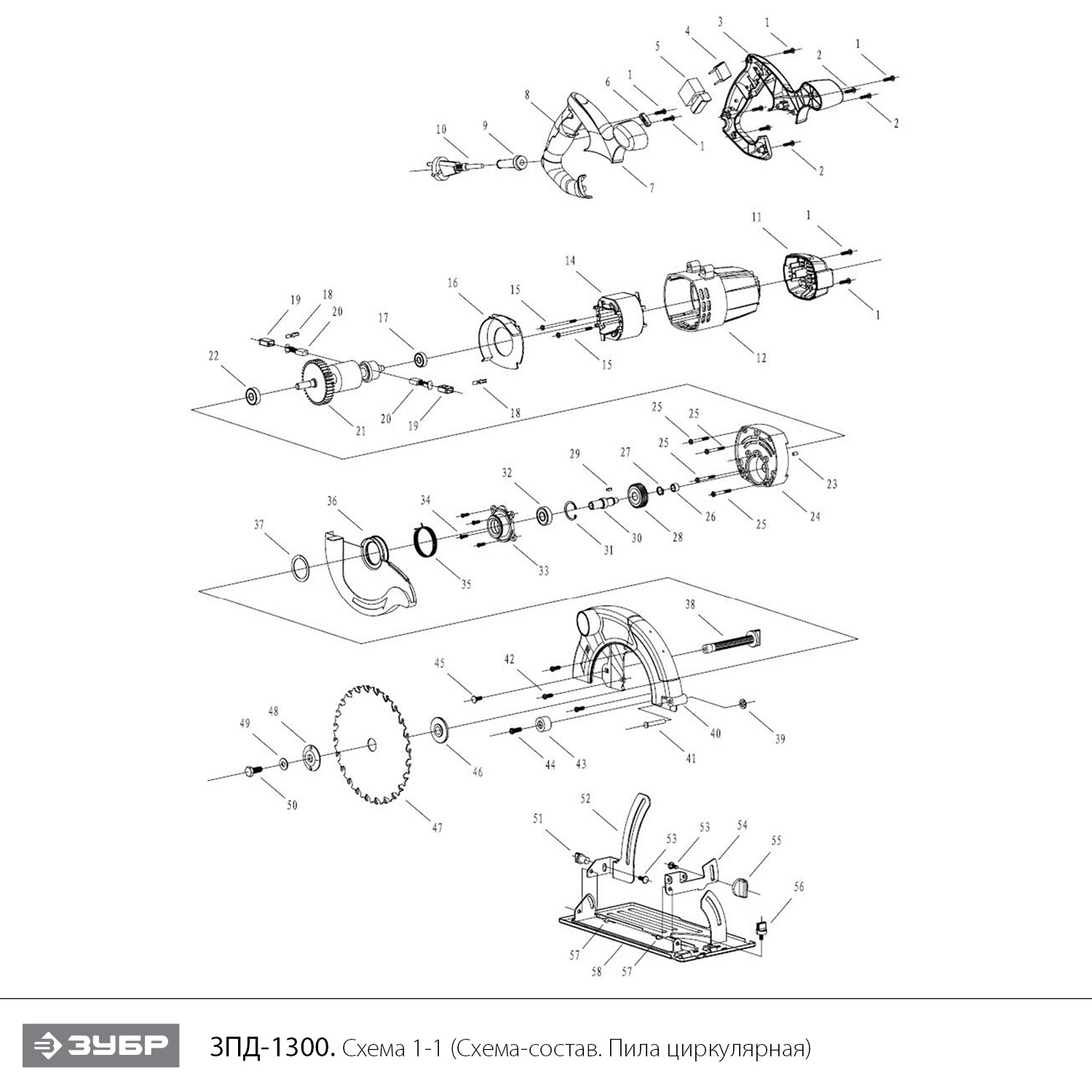

Схема сборки и запчасти Инструмент [ЗПД-1300]

№	Наименование	Артикул	Цена
1	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
2	Саморез 4x22 РН2 (UM02-000-032)	UM02-000-032	-
3	Ручка левая часть (U505-130-003)	U505-130-003	206.1
4	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
5	Выключатель TEMSE TMSD3-2-3 16(8)A ~250V 5E4 (U505-130-005)	U505-130-005	513.42
6	Прижим шнура (U362-110-045)	U362-110-045	103.05
7	Ручка правая часть (U505-130-007)	U505-130-007	206.1
9	Воротник шнура (U098-001-001)	U098-001-001	103.05
10	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
11	Крышка задняя (U505-130-010)	U505-130-010	206.1
12	Корпус двигателя (U505-130-011)	U505-130-011	721.36
14	Статор (U505-130-012)	U505-130-012	2 277.14
15	Саморез 4х55 PH2 (UM02-000-130)	UM02-000-130	-
16	Защита статора (U505-130-014)	U505-130-014	122.4
17	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
18	Клемма (U505-130-016)	U505-130-016	-
19	Гильза щеткодержателя (U505-130-017)	U505-130-017	206.1
20	Щетка графитовая (пара) 6.4х11х13 (U255-122-015-W)	U255-122-015-W	202.06
21	Ротор КД (Z=6) (U505-130-019)	U505-130-019	3 091.55
22	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
23	Штифт резиновый D5х8 (U505-130-021)	U505-130-021	-
24	Промщит (U505-130-022)	U505-130-022	722.39
25	Саморез 4x38 PH2 (UM02-000-041)	UM02-000-041	-
26	Втулка D12хd8х8 (U352-102-017)	U352-102-017	206.1
27	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
28	Шестерня под шпонку Z=35 (U505-130-026)	U505-130-026	721.36
29	Шпонка 5х3х12 (U505-130-027)	U505-130-027	102
30	Шпиндель под шпонку М8 D16x52 (U505-130-028)	U505-130-028	309.15
30.1	Шпиндель с шестерней D37 Z35 в сборе M6 (EV31.32) (N000-027-109)	N000-027-109	645.9
31	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
32	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
33	Фланец (U505-130-031)	U505-130-031	309.15
34	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
35	Пружина кручения D47.5xd44.5xh6 (U505-130-033)	U505-130-033	105.36
36	Кожух подвижный (U505-130-034)	U505-130-034	506
37	Пружина стопорная (U505-130-035)	U505-130-035	104.04
38	Ручка глубиномера (U255-122-039)	U255-122-039	206.1
39	Шайба стопорная (U505-900-060)	U505-900-060	-
40	Кожух диска (U505-130-038)	U505-130-038	1 252.02
42	Винт M5x15 РН2 (UM01-000-078)	UM01-000-078	103.05
43	Отбойник резиновый (U255-122-056)	U255-122-056	102
44	Винт M6x16 PH3 (UM01-000-154)	UM01-000-154	104.04
45	Винт M6х16 (U255-120-044)	U255-120-044	103.05
46	Фланец прижимной D20 внутренний D40x9 (U505-130-044)	U505-130-044	272.62
48	Фланец прижимной внешний D41x5 (U255-122-049)	U255-122-049	153.12
49	Шайба D17хd8.5х2 (UM04-002-016)	UM04-002-016	104.04
50	Болт M8x20 усиленный (UM03-000-021)	UM03-000-021	102
51	Гайка-барашек М5 (U255-122-057)	U255-122-057	102
52	Глубиномер (U505-130-050)	U505-130-050	243.2
53	Болт M5х12 мебельный (U155-150-058)	U155-150-058	103.05
54	Скоба (U505-130-052)	U505-130-052	396.32
55	Гайка-барашек М5 (U255-122-062)	U255-122-062	103.05
56	Винт-барашек M5 (U255-122-063)	U255-122-063	102
57	Заклепка (U255-120-066)	U255-120-066	103.05
58	Стол (U255-122-059)	U255-122-059	945.78
59	Втулка подшипника 608 резиновая (U353-110-031)	U353-110-031	115.6
60	Катушка индуктивности (U255-122-019)	U255-122-019	-

Инструмент [ЗПД-1300]

Схема сборки и запчасти Инструмент [ЗПД-1300]
