Инструмент [ЗПД-1600]

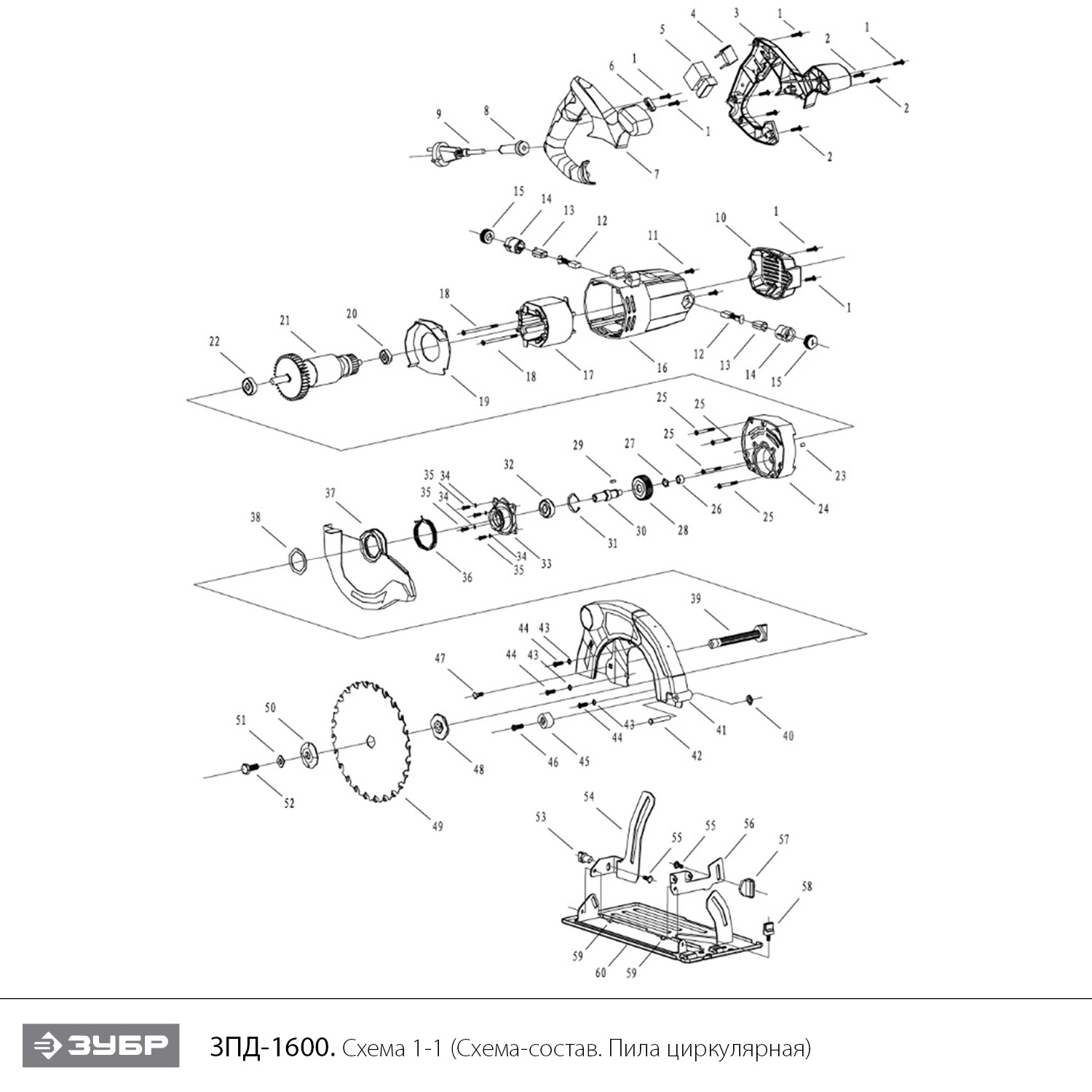

Схема сборки и запчасти Инструмент [ЗПД-1600]

№	Наименование	Артикул	Цена
1	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
2	Саморез 4x22 РН2 (UM02-000-032)	UM02-000-032	-
3	Ручка левая часть (U505-130-003)	U505-130-003	206.1
4	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
5	Выключатель TEMSE TMSD3-2-3 16(8)A ~250V 5E4 (U505-130-005)	U505-130-005	513.42
6	Прижим шнура (U362-110-045)	U362-110-045	103.05
7	Ручка правая часть (U505-130-007)	U505-130-007	206.1
8	Воротник шнура (U098-001-001)	U098-001-001	103.05
9	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
10	Крышка задняя (U505-160-010)	U505-160-010	206.1
11	Саморез 4x11 PH2 (UM02-000-017)	UM02-000-017	103.05
12	Щетка графитовая (пара) 6.5х10.9х13 (U505-160-012-W)	U505-160-012-W	287.47
14C	Щеткодержатель (U505-160-014-C)	U505-160-014-C	211.93
15	Крышка щеткодержателя (U505-160-015)	U505-160-015	206.1
16	Корпус двигателя (U505-160-016)	U505-160-016	655.74
17	Статор (U505-160-017)	U505-160-017	3 091.55
18	Саморез 4х55 PH2 (UM02-000-130)	UM02-000-130	-
19	Защита статора (U505-130-014)	U505-130-014	122.4
20	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
21	Ротор КД (Z=6) (U505-160-021)	U505-160-021	3 503.75
22	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
23	Штифт резиновый D5х8 (U505-130-021)	U505-130-021	-
24	Промщит (U505-130-022)	U505-130-022	722.39
25	Саморез 4x38 PH2 (UM02-000-041)	UM02-000-041	-
26	Втулка D12хd8х8 (U352-102-017)	U352-102-017	206.1
27	Кольцо стопорное D11 разжимное (UM06-001-004)	UM06-001-004	104.04
28	Шестерня под посадку Z=35 (V.3) (U505-130-026-2)	U505-130-026-2	346.79
29	Шпонка 5х3х12 (U505-130-027)	U505-130-027	102
30	Шпиндель под шпонку М8 D16x52 (U505-130-028)	U505-130-028	309.15
30	Шпиндель под посадку М6 D16x52 (V.3) (U505-130-028-3)	U505-130-028-3	240.2
30	Шпиндель под шпонку М6 D16x52 (V.2) (U505-130-028-2)	U505-130-028-2	404.33
31	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
32	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
33	Фланец (U505-130-031)	U505-130-031	309.15
34	Винт M4x14 РН2 (UM01-000-018)	UM01-000-018	103.05
36	Пружина кручения D47.5xd44.5xh6 (U505-130-033)	U505-130-033	105.36
37	Кожух подвижный (U505-160-036)	U505-160-036	581.87
38	Пружина стопорная (U505-130-035)	U505-130-035	104.04
39	Ручка глубиномера (U255-122-039)	U255-122-039	206.1
40	Шайба стопорная (U505-900-060)	U505-900-060	-
41	Кожух диска (U505-160-040)	U505-160-040	1 479.01
42	Штифт (U505-900-059)	U505-900-059	-
43	Винт M5X12 (N000-014-143)	N000-014-143	103.05
44	Винт M5x15 РН2 (UM01-000-078)	UM01-000-078	103.05
45	Отбойник резиновый (U255-122-056)	U255-122-056	102
46	Винт M6x16 PH3 (UM01-000-154)	UM01-000-154	104.04
47	Винт M6х16 (U255-120-044)	U255-120-044	103.05
48	Фланец прижимной D20 внутренний D40x9 (U505-130-044)	U505-130-044	272.62
50	Фланец прижимной внешний D41x5 (U255-122-049)	U255-122-049	153.12
51	Шайба D17хd8.5х2 (UM04-002-016)	UM04-002-016	104.04
52	Болт M8x20 усиленный (UM03-000-021)	UM03-000-021	102
52	Винт M6х20 Hex усиленный (UM03-000-021-2)	UM03-000-021-2	102
53	Гайка-барашек М5 (U255-122-057)	U255-122-057	102
54	Глубиномер (U505-160-052)	U505-160-052	-
55	Болт M5х12 мебельный (U155-150-058)	U155-150-058	103.05
56	Скоба (U505-130-052)	U505-130-052	396.32
57	Гайка-барашек М5 (U255-122-062)	U255-122-062	103.05
58	Винт-барашек M5 (U255-122-063)	U255-122-063	102
59	Заклепка (U255-120-066)	U255-120-066	103.05
60	Стол (U505-160-058)	U505-160-058	456.52
61	Втулка подшипника 608 резиновая (U353-110-031)	U353-110-031	115.6
62	Шпиндель с шестерней D37 Z35 в сборе M6 (EV31.32) (N000-027-109)	N000-027-109	645.9
