Инструмент [ЗПДС-205-1000]

Артикул:

ЗПДС-205-1000

Производитель:

нет информации

Цена:

по запросу

Количество:

шт.

Добавить в корзину Запчасти

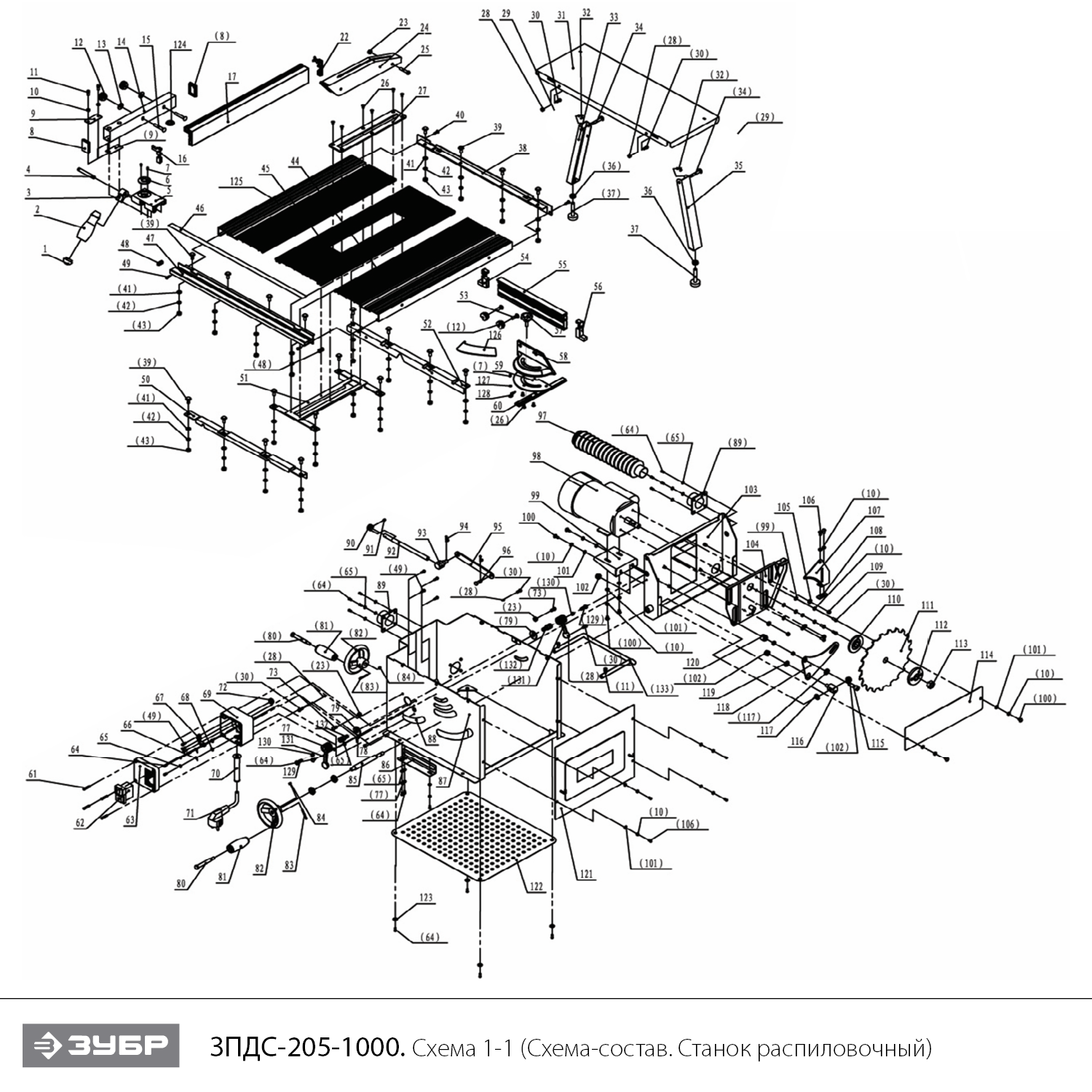

Схема сборки и запчасти Инструмент [ЗПДС-205-1000]

№	Наименование	Артикул	Цена
2	Рукоятка эксцентрика	U525-160-037	202.06	+
3	Эксцентрик	N000-000-232	-	+
4	Штифт	N000-000-233	-	+
5	Кронштейн параллельного упора	N000-000-234	-	+
6	Визир	N000-000-235	-	+
7	Винт M3x8 PH1 #F	UM01-000-005	101.03	+
8	Заглушка	N000-000-237	-	+
9	Пластина прижимная	N000-000-238	-	+
10	Шайба-гровер D5	UM04-001-003	101.03	+
11	Винт M5x17 H4 (цилиндр) #F	UM01-000-100	102	+
12	Гайка-барашек M6	U525-160-006	-	+
14	Профиль направляющий	N000-000-243	-	+
15	Винт M6x42 специальный	U525-160-029	-	+
16	Заглушка параллельного упора	U525-160-045	-	+
17	Параллельный упор	N000-000-246	-	+
22	Заглушка параллельного упора	U525-160-028	-	+
23	Гайка M6 (автогровер)	UM05-001-004	101.03	+
24	Кожух защитный	U525-800-051	-	+
25	Винт M6x33 РН2 #F	UM01-000-090	101.03	+
26	Винт M4x6 РН2 (потай) #F	UM01-000-007	101.03	+
27	Вставка стола	N000-000-256	-	+
28	Гайка M5	UM05-000-005	101.03	+
29	Пружина	N000-000-258	-	+
30	Винт M5x15 РН2	UM01-000-078	101.03	+
31	Стол приставной	N000-000-260	-	+
32	Шплинт	U608-830-012	-	+
33	Ножка	N000-000-262	-	+
34	Штифт	N000-000-263	-	+
35	Ножка	N000-000-264	-	+
36	Гайка M8	UM05-000-007	101.03	+
37	Винт-барашек M8	N000-000-266	-	+
38	Ребро заднее	N000-000-267	-	+
39	Болт M6х18	UM03-000-019	-	+
40	Саморез 4х14 PH2	UM02-000-119	-	+
41	Шайба D6	UM04-000-004	101.03	+
42	Шайба-гровер D6	UM04-001-004	101.03	+
43	Гайка M6	UM05-000-003	135.69	+
44	Пластина рабочего стола правая	N000-000-273	-	+
45	Пластина рабочего стола средняя	N000-000-274	-	+
46	Линейка самоклеющаяся	N000-000-275	-	+
47	Направляющая параллельного упора	N000-000-276	-	+
50	Профиль стальной	N000-000-279	-	+
51	Кронштейн	N000-000-280	-	+
52	Профиль стальной	N000-000-281	-	+
53	Винт M6х16	U255-120-044	101.03	+
54	Заглушка углового упора	U525-160-001	-	+
55	Упор угловой	U525-160-002	-	+
56	Заглушка углового упора	U525-160-003	-	+
57	Винт-барашек M6	U525-160-004	-	+
58	Транспортир	U525-160-007	-	+
60	Полозок	U525-160-008	-	+
61	Саморез 4x25 РН2 #F	UM02-000-078	-	+
62	Выключатель электромагнитный KJD6 8А 250В 5E4	V000-003-284	515.13	+
63	Крышка выключателя	N000-000-291	-	+
64	Винт M4x10	UM01-000-012	101.03	+
65	Шайба D4	UM04-000-002	101.03	+
67	Прижим шнура	U253-235-055	101.03	+
68	Шайба стопорная D4	UM04-003-001	101.03	+
69	Корпус выключателя	N000-000-297	-	+
70	Воротник шнура #F	U098-004-012	101.03	+
71	Шнур сетевой резин. 3x1,0мм 2м #F	U099-004-010	202.06	+
72	Вставка резиновая	N000-000-299	-	+
73	Винт M6x19 H5	UM01-000-143	100	+
77	Шайба-гровер	N000-000-304	-	+
78	Указатель	N000-000-305	-	+
79	Шайба D8	UM04-000-005	101.03	+
82	Штурвал регулятора в сборе	N000-000-309	-	+
83	Винт M3x32 PH1 #F	UM01-000-006	101.03	+
84	Гайка М3 автогровер	UM05-001-011	-	+
85	Винт регулятора глубины	N000-000-312	-	+
86	Пластина ограничительная	N000-000-313	-	+
87	Корпус - основание	N000-000-314	-	+
89	Патрубок пылеотводный	U525-160-066	-	+
90	Втулка D9 D16 h10	N000-000-317	-	+
91	Винт M6х8 Н2.5 установочный	UM01-003-003	-	+
92	Винт регулятора наклона	N000-000-319	-	+
93	Поводок регулятора наклона	N000-000-320	-	+
95	Тяга регулятора наклона	N000-000-322	-	+
96	Палец L20 D6	N000-000-323	-	+
98	Двигатель	V000-000-018	6 197.2	+
99	Кронштейн двигателя	N000-000-325	989.05	+
101	Шайба D5 #F	UM04-000-003	101.03	+
102	Гайка M8 (автогровер)	UM05-001-003	101.03	+
103	Кожух пильного диска	N000-000-329	-	+
104	Панель подъема диска	N000-000-330	-	+
105	Втулка d6,5	N000-000-331	-	+
106	Винт M8x20 H6	UM01-000-192	-	+
107	Нож расклинивающий	N000-000-333	-	+
108	Пластина прижимная	N000-000-334	-	+
109	Гайка M5 (автогровер)	UM05-001-001	101.03	+
110	Шайба прижимная	U525-800-024	469.48	+
111	Диск пильный	N000-000-337	-	+
112	Шайба прижимная	U525-800-026	469.48	+
113	Гайка M12	UM05-000-006	101.03	+
114	Крышка кожуха	N000-000-340	-	+
115	Винт M8x38 H6 (цилиндр) #F	UM01-000-055	101.03	+
116	Поводок регулятора глубины	N000-000-342	-	+
118	Рычаг	N000-000-344	-	+
119	Втулка d8	N000-000-345	-	+
120	Втулка d8 D16 h14	N000-000-346	-	+
121	Крышка боковая	N000-000-347	-	+
122	Крышка нижняя	N000-000-348	-	+
124	Заглушка	N000-000-350	-	+
125	Пластина рабочего стола левая	N000-000-351	-	+
127	Шайба D3	UM04-000-001	101.03	+
128	Указатель	U524-350-071	-	+
131	Ручка - фиксатор наклона	N000-000-357	-	+
134	Штуцер пылеотводный	U525-150-114	-	+
