| 1 | Винт M4x16 PH2 #F (UM01-000-021) | UM01-000-021 | 103.05 | |
| 2 | Шайба D4 (UM04-000-002) | UM04-000-002 | 103.05 | |
| 3а | Винт-барашек M8 (U524-750-003) | U524-750-003 | - | |
| 4 | Крышка корпуса верхняя (U524-750-004) | U524-750-004 | - | |
| 5а | Шайба D20 d10,5 h2 (U524-750-005) | U524-750-005 | - | |
| 6 | Заглушка (U524-750-006) | U524-750-006 | - | |
| 7а | Кольцо стопорное (U524-750-007) | U524-750-007 | - | |
| 10 | Кольцо разжимное D16 #F (UM06-001-017) | UM06-001-017 | 103.05 | |
| 11 | Подшипник шариковый 6203-2Z (40х17х12) BY (U009-620-3RS) | U009-620-3RS | 370.76 | |
| 12 | Кольцо стопорное сжимное D40 #F (UM06-002-007) | UM06-002-007 | 103.05 | |
| 13 | Полотно пильное (U524-750-013) | U524-750-013 | - | |
| 14 | Колесо приводное (U524-750-014) | U524-750-014 | - | |
| 15 | Вал (U524-750-015) | U524-750-015 | - | |
| 16 | Винт M10x40 Н8 (цилиндр) #F (UM01-000-056) | UM01-000-056 | 103.05 | |
| 18 | Пружина (U524-750-018) | U524-750-018 | - | |
| 19 | Гайка M6 (UM05-000-003) | UM05-000-003 | 138.4 | |
| 20 | Шайба (U524-750-020) | U524-750-020 | - | |
| 21 | Шайба стопорная D6 #F (UM04-003-003) | UM04-003-003 | 103.05 | |
| 22 | Винт установочный (U569-181-128) | U569-181-128 | - | |
| 23 | Щит вертикального хода (U524-750-023) | U524-750-023 | - | |
| 24 | Блок регулировочный (U524-750-024) | U524-750-024 | - | |
| 25 | Штифт (U524-750-025) | U524-750-025 | - | |
| 26 | Выключатель электромагнитный KJD6 8А 250В 5E4 (V000-003-284) | V000-003-284 | 525.43 | |
| 27 | Саморез 4х14 PH2 (UM02-000-119) | UM02-000-119 | - | |
| 28 | Планка (U524-750-028) | U524-750-028 | - | |
| 29 | Винт M3x10 PH1 (потай) #F (UM01-000-116) | UM01-000-116 | 103.05 | |
| 30 | Шайба D18 d6,5 h1,4 (U524-750-030) | U524-750-030 | - | |
| 31 | Ручка регулятора (U524-750-031) | U524-750-031 | - | |
| 34 | Коробка соединительная (U524-750-034) | U524-750-034 | - | |
| 35 | Шнур сетевой резин. 3x1,0мм 2м #F (U099-004-010) | U099-004-010 | 206.1 | |
| 36 | Ввод кабельный (U524-750-036) | U524-750-036 | - | |
| 37 | Пружина (U524-750-037) | U524-750-037 | - | |
| 43 | Крышка корпуса нижняя (U524-750-043) | U524-750-043 | - | |
| 44 | Колесо приводное (U524-750-044) | U524-750-044 | - | |
| 45 | Ремень сцепления L810/ширина20 (U524-750-045) | U524-750-045 | 877.94 | |
| 46а | Упор направляющий (U524-750-046) | U524-750-046 | - | |
| 47а | Гайка-барашек (U524-750-047) | U524-750-047 | - | |
| 48 | Шайба D12 (UM04-000-007) | UM04-000-007 | 103.05 | |
| 49 | Шайба-гровер D12 (UM04-001-007) | UM04-001-007 | - | |
| 50 | Болт M12х32 (UM03-000-046) | UM03-000-046 | - | |
| 51 | Линейка А (U524-750-051) | U524-750-051 | - | |
| 52 | Линейка B (U524-750-052) | U524-750-052 | - | |
| 53 | Заглушка (U524-750-053) | U524-750-053 | - | |
| 54а | Ремень поликлиновой 4PJ612 (U524-750-054) | U524-750-054 | 989.67 | |
| 55 | Шпонка (U524-750-055) | U524-750-055 | - | |
| 56 | Шкив (U524-750-056) | U524-750-056 | - | |
| 57 | Винт M6x16 PH3 (UM01-000-154) | UM01-000-154 | 104.04 | |
| 58а | Двигатель (U524-750-058) | U524-750-058 | 15 770.9 | |
| 59а | Заглушка (U524-750-059) | U524-750-059 | - | |
| 61а | Винт M6x16 Т20 #F (UM01-000-110) | UM01-000-110 | 103.05 | |
| 62а | Кольцо стопорное D11 разжимное (UM06-001-004) | UM06-001-004 | 104.04 | |
| 63а | Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS) | U009-600-1RS | 309.15 | |
| 64а | Гайка М20 (UM05-000-012) | UM05-000-012 | - | |
| 65а | Кольцо стопорное сжимное D27 (UM06-002-020) | UM06-002-020 | 138.71 | |
| 66а | Кронштейн упора (U524-750-066) | U524-750-066 | - | |
| 68а | Шкив (U524-750-068) | U524-750-068 | - | |
| 69а | Ось (U524-750-069) | U524-750-069 | - | |
| 70а | Щетка сметка (U524-750-070) | U524-750-070 | - | |
| 71а | Болт M6х24 (UM03-000-024) | UM03-000-024 | - | |
| 73а | Вал (U524-750-073) | U524-750-073 | - | |
| 74а | Заглушка (U524-750-074) | U524-750-074 | - | |
| 75а | Штифт (U524-750-075) | U524-750-075 | - | |
| 76 | Винт-барашек (U524-750-076) | U524-750-076 | - | |
| 77а | Втулка посадочная (U524-750-077) | U524-750-077 | - | |
| 78а | Шток натяжителя (U524-750-078) | U524-750-078 | - | |
| 79а | Винт M6x42 специальный (U525-160-029) | U525-160-029 | - | |
| 80 | Штифт (U524-750-080) | U524-750-080 | - | |
| 81 | Винт M5х8 H2.5 установочный (U524-750-081) | U524-750-081 | - | |
| 82 | Уголок (U524-750-082) | U524-750-082 | - | |
| 83 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 84 | Винт M4x10 (UM01-000-012) | UM01-000-012 | 103.05 | |
| 85 | Винт-барашек M12 (U524-750-085) | U524-750-085 | - | |
| 86 | Шайба D26 D17 d13 h5 (U524-750-086) | U524-750-086 | - | |
| 87 | Пружина (U524-750-087) | U524-750-087 | - | |
| 88 | Заглушка (U524-750-088) | U524-750-088 | - | |
| 89 | Корпус (U524-750-089) | U524-750-089 | - | |
| 90 | Гайка M8 (UM05-000-007) | UM05-000-007 | 103.05 | |
| 91 | Винт-барашек M8 (U524-750-091) | U524-750-091 | - | |
| 92 | Винт M4x14 РН2 (UM01-000-018) | UM01-000-018 | 103.05 | |
| 93 | Шайба-гровер D8 #F (UM04-002-007) | UM04-002-007 | 103.05 | |
| 94 | Гайка M4 (UM05-000-002) | UM05-000-002 | 103.05 | |
| 95 | Накладка ограничителя верхнего (U524-750-095) | U524-750-095 | - | |
| 96а | Кожух ограничителя нижнего (U524-750-096) | U524-750-096 | - | |
| 97 | Винт M5x25 (UM01-000-045) | UM01-000-045 | 103.05 | |
| 98 | Рукоятка ручки регулятора (U524-750-098) | U524-750-098 | - | |
| 99 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 100 | Основание ограничителя нижнего (U524-750-100) | U524-750-100 | - | |
| 101 | Винт M5х15 H4 (UM01-000-160) | UM01-000-160 | 103.05 | |
| 102 | Вал эксцентрический (U524-750-102) | U524-750-102 | - | |
| 103 | Подшипник шариковый 625-2RS (16х5х5) (U009-625-RS0) | U009-625-RS0 | 103.05 | |
| 104 | Кольцо стопорное D4 #F (UM06-000-010) | UM06-000-010 | 103.05 | |
| 106 | Штифт D8x25 (U524-750-106) | U524-750-106 | - | |
| 107 | Ось (U524-750-107) | U524-750-107 | - | |
| 108 | Винт M6x21 H5 (UM01-000-174) | UM01-000-174 | 102 | |
| 109 | Основание ограничителя верхнего (U524-750-109) | U524-750-109 | - | |
| 110 | Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0) | U009-629-RS0 | 317.22 | |
| 111 | Кольцо стопорное разжимное D9 #F (UM06-001-003) | UM06-001-003 | 103.05 | |
| 112 | Штифт (U524-750-112) | U524-750-112 | - | |
| 113 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 114 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 114а | Указатель ширины пиления (U524-750-114) | U524-750-114 | - | |
| 116 | Кожух ограничителя верхнего (U524-750-116) | U524-750-116 | - | |
| 117 | Винт M6x84 специальный (U524-750-117) | U524-750-117 | - | |
| 118 | Крышка кожуха ограничителя (U524-750-118) | U524-750-118 | - | |
| 119 | Фиксатор (U524-750-119) | U524-750-119 | - | |
| 121 | Шестерня (U524-750-121) | U524-750-121 | - | |
| 122 | Линейка (U524-750-122) | U524-750-122 | - | |
| 123 | Ручка регулятора (U524-750-123) | U524-750-123 | - | |
| 124 | Пружина (U524-750-124) | U524-750-124 | - | |
| 126 | Гайка-барашек (U524-750-126) | U524-750-126 | - | |
| 128а | Планка пластиковая (U524-750-128) | U524-750-128 | - | |
| 129а | Винт M4x8 РН2 (потай) #F (UM01-000-009) | UM01-000-009 | 103.05 | |
| 130а | Прижим (U524-750-130) | U524-750-130 | - | |
| 131а | Рукоятка зажимная (U524-750-131) | U524-750-131 | - | |
| 132а | Колесо эксцентриковое со штифтом (U524-750-132) | U524-750-132 | - | |
| 133а | Винт специальный (U524-750-133) | U524-750-133 | - | |
| 135а | Штифт (U524-750-135) | U524-750-135 | - | |
| 136 | Шпилька М8х80 (U524-750-136) | U524-750-136 | - | |
| 137 | Втулка каучуковая (U524-750-137) | U524-750-137 | - | |
| 138а | Упор угловой (U524-750-138) | U524-750-138 | - | |
| 139 | Транспортир (U524-750-139) | U524-750-139 | - | |
| 140 | Винт M6х18 специальный (U524-750-140) | U524-750-140 | - | |
| 141а | Заглушка (U524-750-141) | U524-750-141 | - | |
| 142 | Стол рабочий (U524-750-142) | U524-750-142 | - | |
| 143а | Вставка стола рабочего (U524-750-143) | U524-750-143 | - | |
| 144 | Штифт конусный (U524-750-144) | U524-750-144 | - | |
| 147 | Болт (U524-750-147) | U524-750-147 | - | |
| 148 | Кронштейн регулятора наклона (U524-750-148) | U524-750-148 | - | |
| 149 | Винт M8x27 (UM01-000-054) | UM01-000-054 | 103.05 | |
| 152 | Гайка-барашек (U524-750-152) | U524-750-152 | - | |
| 153 | Кронштейн опорный (U524-750-153) | U524-750-153 | - | |
| 154 | Планка (U524-750-154) | U524-750-154 | - | |
| 155 | Шайба D12хd4 (UM04-002-006) | UM04-002-006 | 103.05 | |
| 156 | Указатель (U524-750-156) | U524-750-156 | - | |
| 157 | Винт M4x14 H3 (цилиндр) #F (UM01-000-114) | UM01-000-114 | 103.05 | |
| 158 | Винт M5x17 H4 (цилиндр) #F (UM01-000-100) | UM01-000-100 | 104.04 | |
| 159 | Шайба D10 (UM04-000-006) | UM04-000-006 | 103.05 | |
| 160 | Винт M5x19 (UM01-000-037) | UM01-000-037 | 103.05 | |
| 161 | Конденсатор 30мкфх450в (U524-750-164) | U524-750-164 | - | |
| 162 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 163 | Гайка M5 (UM05-000-005) | UM05-000-005 | 103.05 | |
| 164 | Винт установочный (U524-750-163) | U524-750-163 | - | |
| 165 | Патрубок (U524-750-158) | U524-750-158 | - | |
| 166 | Пружина (U524-750-159) | U524-750-159 | - | |
| 167 | Винт M4x12 (UM01-000-015) | UM01-000-015 | 103.05 | |
| 168 | Шайба стопорная D4 (UM04-003-001) | UM04-003-001 | 103.05 | |
![Инструмент [ЗПЛ-750-305]](/assets/components/minishop2/img/web/ms2_medium.png)

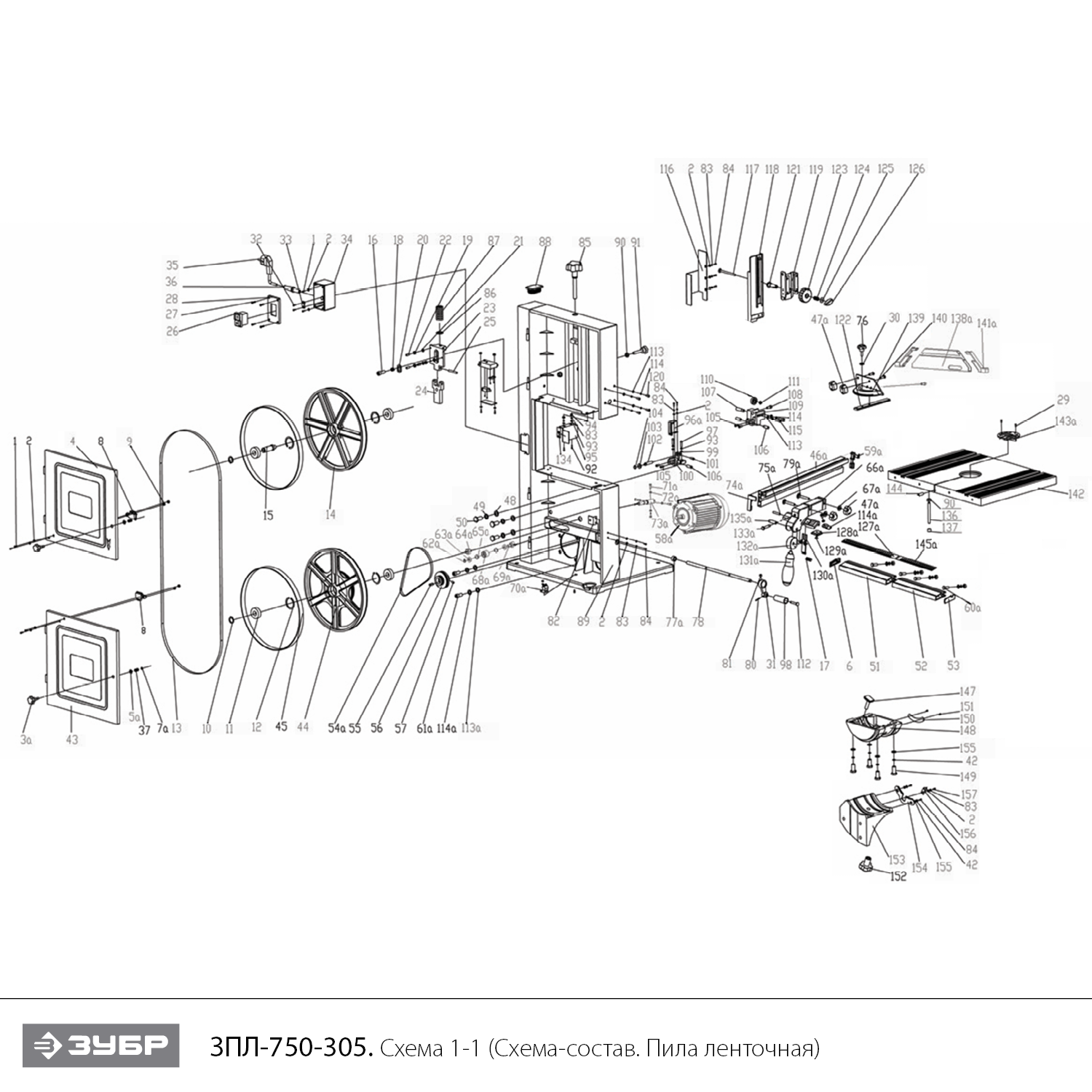

![Схема сборки и запчасти Инструмент [ЗПЛ-750-305]](/assets/excp_files/schems/img/ЗПЛ-750-305_EV.png)
