Инструмент [ЗПС-750-115Э]

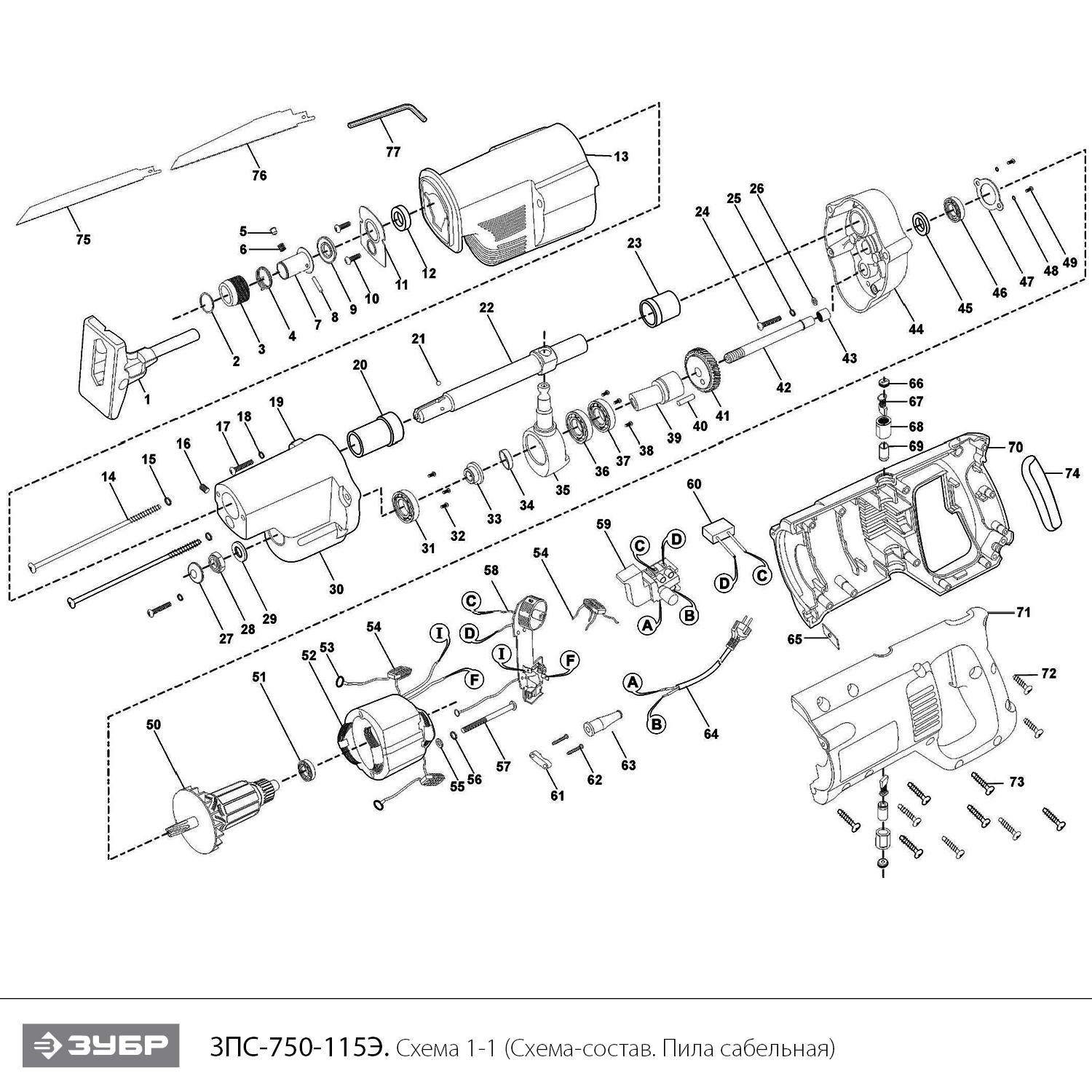

Схема сборки и запчасти Инструмент [ЗПС-750-115Э]

№	Наименование	Артикул	Цена
1	Упор 120х85х42 (U359-750-001)	U359-750-001	520.41
2	Кольцо пружинное (U359-750-002)	U359-750-002	103.05
3	Втулка пилкодержателя (U359-750-003)	U359-750-003	103.05
4	Пружина (U359-750-004)	U359-750-004	103.05
5	Штифт D5.8х11 специальный (U359-750-005)	U359-750-005	103.05
6	Пружина (U359-750-006)	U359-750-006	103.05
7	Втулка внутренняя (U359-750-007)	U359-750-007	103.05
8	Штифт D3х16 (U504-650-025)	U504-650-025	102
9	Кольцо пластиковое D26хh4 (U359-750-009)	U359-750-009	102
10	Винт M4x13 T20 #F (UM01-000-061)	UM01-000-061	103.05
11	Плато (U359-750-011)	U359-750-011	103.05
12	Кольцо войлочное (U359-750-012)	U359-750-012	103.05
13	Кожух резиновый (U359-750-013)	U359-750-013	206.1
14	Саморез 4x68 PH2 #F (UM02-000-047)	UM02-000-047	103.05
15	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
16	Винт M8х9 H4 установочный (UM01-003-001)	UM01-003-001	-
17	Винт M4x22 PH2 (UM01-000-133)	UM01-000-133	-
20	Втулка D24хd22х35 (U359-750-020)	U359-750-020	206.1
21	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
22	Шток (U359-750-022)	U359-750-022	618.31
26	Шайба D4 (UM04-000-002)	UM04-000-002	103.05
27	Крышка (U359-750-027)	U359-750-027	103.05
28	Гайка М8 автогровер (UM05-001-008)	UM05-001-008	102
29	Шайба D17хd8.5х2 (UM04-002-016)	UM04-002-016	104.04
30	Корпус редуктора 101х109х87 (U359-750-030)	U359-750-030	615.14
31	Подшипник шариковый 6002-2RS (32x15x9) CCEB (U009-600-2RS)	U009-600-2RS	434.37
32	Винт M4x12 (UM01-000-015)	UM01-000-015	103.05
33	Втулка (U359-750-033)	U359-750-033	206.1
34	Втулка с косым срезом (U359-750-034)	U359-750-034	103.05
35	Шатун (U359-750-035)	U359-750-035	515.25
39	Втулка шатуна (U359-750-039)	U359-750-039	206.1
40	Штифт D5х17.8 (U359-750-040)	U359-750-040	103.05
41	Шестерня (U359-750-041)	U359-750-041	412.2
42	Вал (U359-750-042)	U359-750-042	103.05
43	Подшипник игольчатый BK0810 (12х8х10) (U010-081-001)	U010-081-001	206.1
44	Промщит в сборе 109x86x45 (U359-750-044-C)	U359-750-044-C	478.87
45	Кольцо войлочное (пыльник) (U359-750-045)	U359-750-045	-
46	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
47	Прижим подшипника (U359-750-047)	U359-750-047	-
50	Ротор КД D41.4x42.8 (U359-750-050)	U359-750-050	2 152.98
51	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
52	Статор (U359-750-052)	U359-750-052	618.31
53	Кольцо щеткодержателя (U203-850-036)	U203-850-036	103.05
54	Катушка индукторная #Fu (U358-120-017)	U358-120-017	103.05
55	Шайба D5 #F (UM04-000-003)	UM04-000-003	103.05
56	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
57	Винт M5x52 PH2 #F (UM01-000-062)	UM01-000-062	103.05
58	Регулятор оборотов (U359-750-058)	U359-750-058	515.25
59	Выключатель FA4-7/2BEK 7(7)A ~250V 5E4 (U359-750-059)	U359-750-059	206.1
60	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
61	Прижим шнура (U359-750-061)	U359-750-061	-
62	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
63	Воротник шнура #F (U098-002-001)	U098-002-001	103.05
64	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
65	Планка (U359-750-065)	U359-750-065	103.05
66	Крышка щеткодержателя D12 (U103-600-046)	U103-600-046	103.05
67	Щетка графитовая (пара) 6х8х14 (U359-750-067-W)	U359-750-067-W	206.56
68	Щеткодержатель (U359-750-068)	U359-750-068	101.03
70	Корпус правая часть (U359-750-070)	U359-750-070	206.1
71	Корпус левая часть (U359-750-071)	U359-750-071	206.1
72	Саморез 4x21 T20 #F (UM02-000-031)	UM02-000-031	103.05
74	Накладка на ручку (U359-750-074)	U359-750-074	103.05
78	Гайка M5 (UM05-000-005)	UM05-000-005	103.05
