| 1 | Болт M8х22 (Левая резьба) (UM03-003-001) | UM03-003-001 | 102 | |
| 2 | Фланец внешний D53хd30хd16 (U569-180-084) | U569-180-084 | 618.31 | |
| 4 | Фланец внутренний D53хd30хd16 (U569-180-087) | U569-180-087 | 618.31 | |
| 5 | Винт M5x16 PH2 (UM01-000-035) | UM01-000-035 | 103.05 | |
| 6 | Фиксатор подшипника (U569-180-066) | U569-180-066 | - | |
| 7 | Шпиндель (U569-180-063) | U569-180-063 | 927.47 | |
| 8 | Шпонка сегментная 13x5x4 (U353-115-006) | U353-115-006 | 126.48 | |
| 9 | Подшипник шариковый 6203-2Z (40х17х12) BY (U009-620-3RS) | U009-620-3RS | 370.76 | |
| 10 | Фланец (U569-180-068) | U569-180-068 | - | |
| 11 | Шестерня D47x12 Z42 (U569-180-069) | U569-180-069 | 599.52 | |
| 12 | Кольцо разжимное D16 #F (UM06-001-017) | UM06-001-017 | 103.05 | |
| 13 | Подшипник игольчатый HK1210 (16х12х10) (U010-121-000) | U010-121-000 | 206.1 | |
| 14 | Корпус (U569-160-014) | U569-160-014 | - | |
| 15 | Патрубок (U569-160-015) | U569-160-015 | 450.37 | |
| 16 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 17 | Ротор (U569-180-096) | U569-180-096 | 4 637.32 | |
| 18 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS) | U009-600-0RS | 330.31 | |
| 19 | Защита статора (U569-180-098) | U569-180-098 | - | |
| 20 | Статор (U569-180-100) | U569-180-100 | 3 320.19 | |
| 21 | Саморез 5x68 РН2 #F (UM02-000-061) | UM02-000-061 | - | |
| 22 | Саморез 4x18 PH2 (UM02-000-027) | UM02-000-027 | 103.05 | |
| 23 | Винт M6x63 РН2 (UM01-000-185) | UM01-000-185 | - | |
| 24 | Крышка щеткодержателя (U569-180-109) | U569-180-109 | 63.85 | |
| 25 | Щетка графитовая (пара) 6.2х13х16 (U569-180-097-W) | U569-180-097-W | 307.01 | |
| 26 | Щеткодержатель (U569-180-108) | U569-180-108 | 266.05 | |
| 27 | Винт специальный (U569-180-057) | U569-180-057 | - | |
| 28 | Винт специальный (U569-160-028) | U569-160-028 | - | |
| 29 | Рычаг (U569-160-029) | U569-160-029 | - | |
| 30 | Втулка металлическая (U569-160-030) | U569-160-030 | - | |
| 31 | Пружина (U569-160-031) | U569-160-031 | - | |
| 32 | Шайба (U569-160-032) | U569-160-032 | - | |
| 33 | Штифт D8х19 (U569-160-033) | U569-160-033 | - | |
| 34 | Ручка фиксации наклона диска (U569-180-026-C) | U569-180-026-C | - | |
| 35 | Пружина тарельчатая (U569-160-035) | U569-160-035 | - | |
| 36 | Шпилька (U569-160-036) | U569-160-036 | - | |
| 38 | Консоль пилы (U569-160-038) | U569-160-038 | - | |
| 39 | Винт M5x15 РН2 (UM01-000-078) | UM01-000-078 | 103.05 | |
| 40 | Шайба D29,2 D5,4 h1 (U569-180-054) | U569-180-054 | - | |
| 41 | Кожух пластиковый (U569-160-041) | U569-160-041 | 538.91 | |
| 42 | Пружина кручения (U569-180-049) | U569-180-049 | - | |
| 43 | Винт специальный (U569-180-072) | U569-180-072 | - | |
| 44 | Фланец крепления кожуха (U569-160-044) | U569-160-044 | - | |
| 45 | Болт M6х60 (UM03-002-004) | UM03-002-004 | - | |
| 46 | Ступица (U569-160-046) | U569-160-046 | - | |
| 47 | Болт M8х17 (UM03-000-030) | UM03-000-030 | - | |
| 48 | Планка (U569-160-048) | U569-160-048 | - | |
| 49 | Ось (U569-160-049) | U569-160-049 | - | |
| 50 | Кронштейн (U569-160-050) | U569-160-050 | - | |
| 51 | Винт M4x10 (UM01-000-012) | UM01-000-012 | 103.05 | |
| 52 | Указатель (U569-160-052) | U569-160-052 | - | |
| 53 | Болт специальный (U569-160-053) | U569-160-053 | - | |
| 54 | Заглушка (U569-160-054) | U569-160-054 | - | |
| 55 | Пружина (U569-180-033) | U569-180-033 | 105.36 | |
| 56 | Штифт (U569-180-035) | U569-180-035 | - | |
| 57 | Винт M8x38 H6 (цилиндр) #F (UM01-000-055) | UM01-000-055 | 103.05 | |
| 58 | Винт-барашек (U569-160-058) | U569-160-058 | - | |
| 59 | Шарик стальной D7.14 (U351-900-017) | U351-900-017 | 110.16 | |
| 61 | Шайба-гровер D8 (UM04-001-005) | UM04-001-005 | 103.05 | |
| 62 | Направляющая (U569-160-062) | U569-160-062 | - | |
| 63 | Кольцо разрезное (U569-160-063) | U569-160-063 | - | |
| 64 | Кольцо войлочное (U569-160-064) | U569-160-064 | - | |
| 65 | Фиксатор (U569-160-065) | U569-160-065 | - | |
| 66 | Кольцо резиновое (U569-160-066) | U569-160-066 | - | |
| 68 | Винт-барашек (U569-180-040) | U569-180-040 | - | |
| 70 | Упор фронтальный (U569-160-070) | U569-160-070 | - | |
| 71 | Указатель (U569-160-071) | U569-160-071 | - | |
| 73 | Гайка M6 (автогровер) (UM05-001-004) | UM05-001-004 | 103.05 | |
| 74 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 75 | Винт-барашек (U569-160-075) | U569-160-075 | - | |
| 76 | Стол поворотный (U569-160-076) | U569-160-076 | - | |
| 77 | Пружина (U569-160-077) | U569-160-077 | - | |
| 78 | Шарик стальной D8 (U351-900-019) | U351-900-019 | 104.04 | |
| 79 | Винт M4x12 (UM01-000-015) | UM01-000-015 | 103.05 | |
| 80 | Вставка стола левая (U569-160-080) | U569-160-080 | 485.01 | |
| 81 | Опора (U569-160-081) | U569-160-081 | - | |
| 82 | Саморез 6х35 РН2 (UM02-000-132) | UM02-000-132 | - | |
| 83 | Кожух пластиковый (U569-160-083) | U569-160-083 | 388.02 | |
| 84 | Фиксатор положений (U569-160-084) | U569-160-084 | - | |
| 85 | Направляющие стола (U569-160-085) | U569-160-085 | - | |
| 86 | Винт M5x11 PH2 #F (UM01-000-064) | UM01-000-064 | 103.05 | |
| 88 | Винт-барашек M6 (U569-130-127) | U569-130-127 | 42.03 | |
| 89 | Основание (U569-160-089) | U569-160-089 | - | |
| 90 | Винт специальный (U569-160-090) | U569-160-090 | - | |
| 92 | Блокиратор (U569-180-139) | U569-180-139 | - | |
| 93 | Накладка блокиратора (U569-180-140) | U569-180-140 | - | |
| 94 | Винт M3x10 PH1 #F (UM01-000-073) | UM01-000-073 | 103.05 | |
| 95 | Пружина кручения (U569-180-146) | U569-180-146 | 127.7 | |
| 96 | Уголок (U569-180-147) | U569-180-147 | - | |
| 97 | Ось (U569-180-145) | U569-180-145 | - | |
| 98 | Кольцо стопорное D6 Е-образное (UM06-000-013) | UM06-000-013 | 126.48 | |
| 99 | Болт M8х80 (UM03-000-033) | UM03-000-033 | - | |
| 100 | Гайка M8 (UM05-000-007) | UM05-000-007 | 103.05 | |
| 101 | Выключатель FA2-10/1W-B1 10(10)A 250V~ 5E4 (U569-180-114) | U569-180-114 | 478.87 | |
| 102 | Кнопка фиксатора выключателя (U569-180-113) | U569-180-113 | - | |
| 103 | Толкатель (U569-180-112) | U569-180-112 | - | |
| 104 | Рукоятка в сборе (левая и правая часть) (U569-180-118) | U569-180-118 | - | |
| 105 | Катушка индукторная (U355-180-043) | U355-180-043 | - | |
| 106 | Конденсатор 0,33мкф (U353-115-041) | U353-115-041 | 103.05 | |
| 107 | Фиксатор выключателя (U569-180-136) | U569-180-136 | 291.01 | |
| 108 | Пружина (U569-180-111) | U569-180-111 | - | |
| 109 | Клавиша выключателя (U569-180-115) | U569-180-115 | - | |
| 110 | Воротник шнура (U098-004-024) | U098-004-024 | - | |
| 112 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006) | U099-004-006 | 206.1 | |
| 113 | Стопор (U569-180-094) | U569-180-094 | - | |
| 114 | Пружина (U569-130-031) | U569-130-031 | - | |
| 115 | Прижим шнура (U569-180-119) | U569-180-119 | - | |
| 125 | Штифт (U569-160-125) | U569-160-125 | - | |
| 127 | Втулка пластиковая (U569-160-127) | U569-160-127 | - | |
| 128 | Крышка (U569-160-128) | U569-160-128 | - | |
| 129 | Корпус двигателя (U569-180-104) | U569-180-104 | 1 442.72 | |
| 130 | Вставка стола правая (U569-160-130) | U569-160-130 | 485.01 | |
| 131 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 132 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 133 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 134 | Опора (U569-160-134) | U569-160-134 | - | |
| 135 | Заглушка (U569-180-138) | U569-180-138 | - | |
| 136 | Винт M6х7 H3 установочный (U569-180-077) | U569-180-077 | - | |
| 137 | Планка воздухозаборника (U569-160-137) | U569-160-137 | - | |
| 138 | Винт M4x8 РН2 #F (UM01-000-008) | UM01-000-008 | 103.05 | |
| 139 | Лазер (U569-180-131) | U569-180-131 | 739.81 | |
| 139C | Лазер в сборе (U569-160-139-C) | U569-160-139-C | - | |
| 140 | Корпус лазера (U569-160-140) | U569-160-140 | - | |
| 141 | Саморез 3x12 PH1 (UM02-000-005) | UM02-000-005 | 103.05 | |
| 142 | Выключатель (U569-160-142) | U569-160-142 | 798.13 | |
| 143 | Винт M4x20 PH2 #F (UM01-000-069) | UM01-000-069 | 103.05 | |
| 144 | Крышка корпуса лазера (U569-160-144) | U569-160-144 | - | |
| 145 | Штифт стопорный (U569-180-032) | U569-180-032 | - | |
| 146 | Шайба D24,5 d16,5 h1,2 (U569-160-146) | U569-160-146 | - | |
| 147 | Гайка M16 (автогровер) (UM05-001-009) | UM05-001-009 | - | |
| 148 | Винт M8х62 H6 (UM01-000-186) | UM01-000-186 | - | |
| 149 | Шарик стальной D6 (U352-102-016) | U352-102-016 | 104.04 | |
| 150 | Штифт резиновый L12 D5 (U569-180-091) | U569-180-091 | - | |
| 151 | Накладка рычага (U569-130-034) | U569-130-034 | - | |
| 152 | Ручка стопорного штифта (U569-180-034) | U569-180-034 | - | |
| 153 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 154 | Винт M5x19 (UM01-000-037) | UM01-000-037 | 103.05 | |
| 155 | Винт M6x28 PH2 #F (UM01-000-103) | UM01-000-103 | 103.05 | |
| 156 | Винт M4x8 РН2 (потай) #F (UM01-000-009) | UM01-000-009 | 103.05 | |
| 157 | Планка (U569-160-157) | U569-160-157 | - | |
| 158 | Отбойник резиновый (U569-160-158) | U569-160-158 | - | |
| 159 | Винт M6x17 PH3 (UM01-000-159) | UM01-000-159 | 102 | |
| 160 | Ось (U569-160-160) | U569-160-160 | - | |
| 161 | Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0) | U009-608-RS0 | 330.31 | |
| 162 | Подшипник шариковый 627 (22х7х7) (U009-627-RS0) | U009-627-RS0 | 103.05 | |
| 163 | Гайка M5 (UM05-000-005) | UM05-000-005 | 103.05 | |
![Инструмент [ЗПТ-255-1600-Л]](/assets/components/minishop2/img/web/ms2_medium.png)

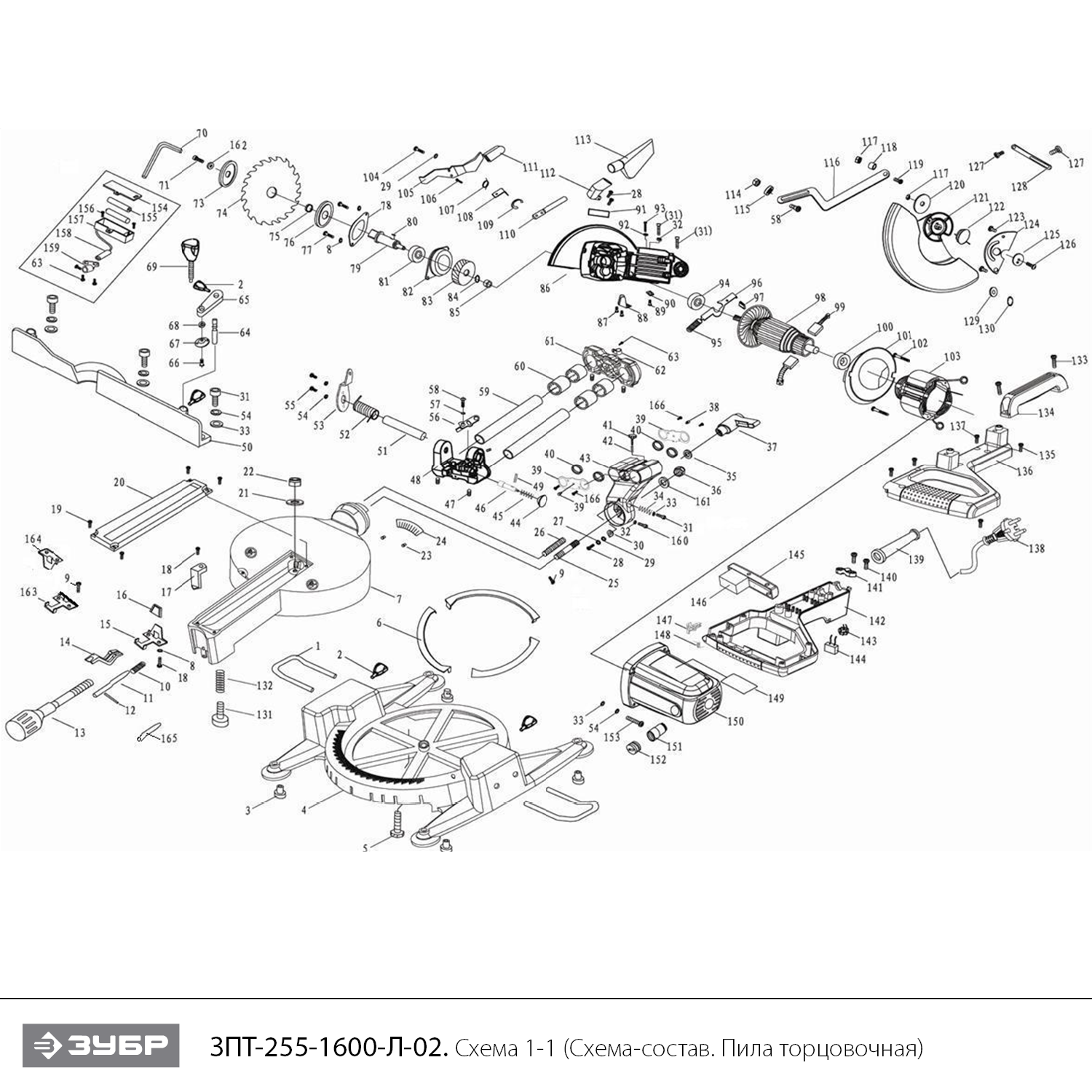

![Схема сборки и запчасти Инструмент [ЗПТ-255-1600-Л]](/assets/excp_files/schems/img/ЗПТ-255-1600-Л-02_EV.png)

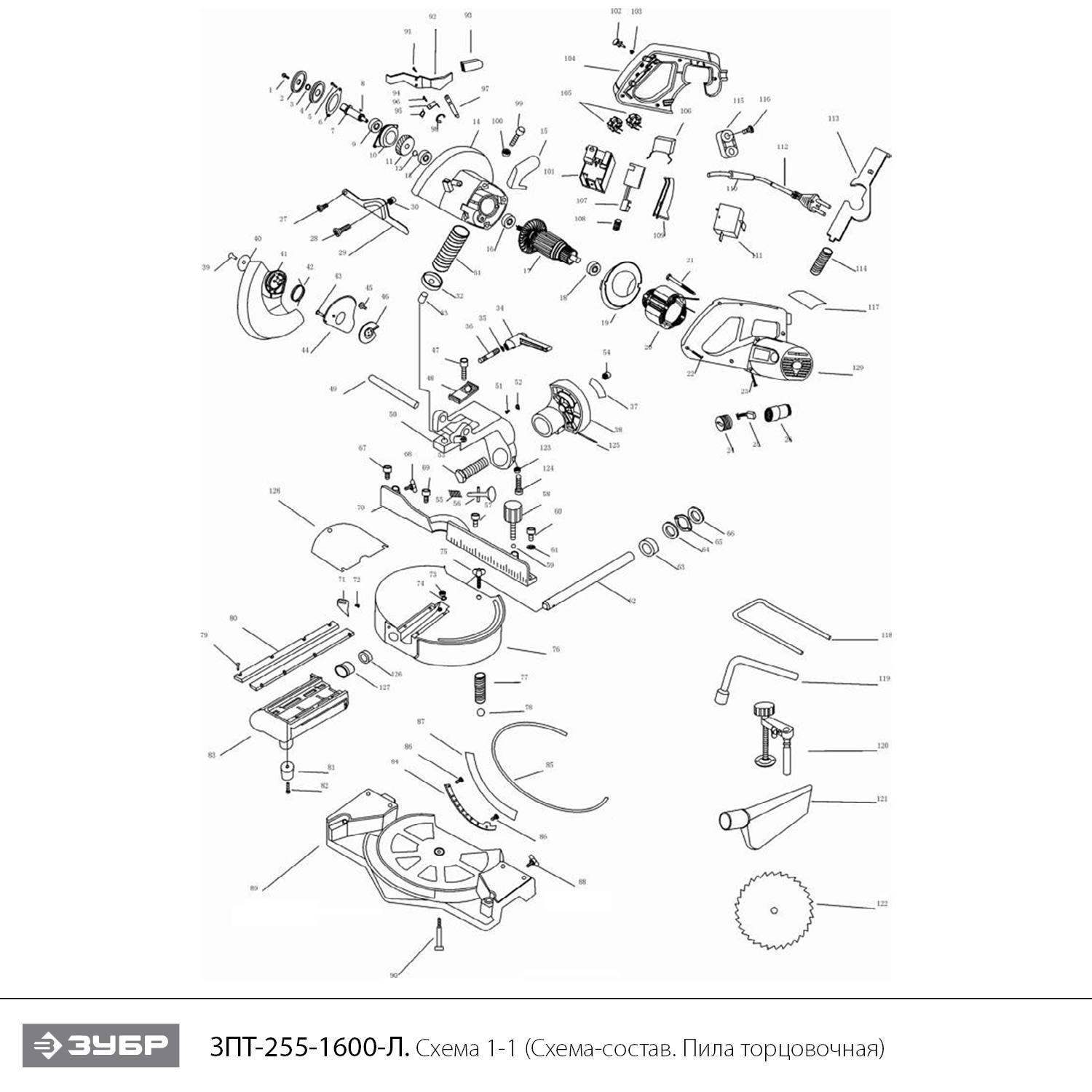

![Схема сборки и запчасти Инструмент [ЗПТ-255-1600-Л]](/assets/excp_files/schems/img/ЗПТ-255-1600-Л_EV.png)
