| 2 | Винт-барашек (U569-180-040) | U569-180-040 | - | |
| 2-3 | Корпус двигателя (U569-181-503) | U569-181-503 | - | |
| 2-4A | Статор (U569-181-504) | U569-181-504 | 2 777.47 | |
| 2-6 | Защита статора (U569-181-506) | U569-181-506 | - | |
| 2-7A | Ротор (U569-181-507) | U569-181-507 | 3 990.62 | |
| 2-8 | Шкив ведущий первой передачи (U569-181-508) | U569-181-508 | 3 091.55 | |
| 2-9 | Корпус с планкой (U569-181-509) | U569-181-509 | 1 030.52 | |
| 2-10 | Зажим кабеля (U569-181-510) | U569-181-510 | - | |
| 2-12 | Саморез 5x68 РН2 #F (UM02-000-061) | UM02-000-061 | - | |
| 2-13 | Крышка щетки (U569-181-513) | U569-181-513 | 159.63 | |
| 2-14 | Щетка графитовая (пара) 7х17х15 (U454-200-012-W) | U454-200-012-W | 344.28 | |
| 2-15 | Щеткодержатель D28.5хL34.5 в сборе (U569-181-515) | U569-181-515 | 156.5 | |
| 2-16 | Винт M5x52 PH2 #F (UM01-000-062) | UM01-000-062 | 103.05 | |
| 2-18 | Подшипник шариковый 6200-2RS (30x10x9) n/n (U009-620-0RS) | U009-620-0RS | 270.21 | |
| 2-22 | Шайба D10 (UM04-000-006) | UM04-000-006 | 103.05 | |
| 2-22 | Шайба D5 #F (UM04-000-003) | UM04-000-003 | 103.05 | |
| 2-23 | Шайба-гровер D5 (UM04-001-003) | UM04-001-003 | 103.05 | |
| 2-23 | Шайба-гровер D10 #F (UM04-001-006) | UM04-001-006 | 103.05 | |
| 2-24 | Винт M5х6 H2.5 установочный (UM01-003-007) | UM01-003-007 | - | |
| 2-25 | Крыльчатка (U569-181-525) | U569-181-525 | - | |
| 5 | Упор фронтальный (U569-181-005) | U569-181-005 | - | |
| 6 | Винт M8x48 Н6 (цилиндр) #F (UM01-000-074) | UM01-000-074 | 102 | |
| 7 | Винт M6x16 PH3 (UM01-000-154) | UM01-000-154 | 104.04 | |
| 8 | Крышка (U569-181-008) | U569-181-008 | - | |
| 9 | Шайба D25 D6,5 h4 (U569-181-009) | U569-181-009 | - | |
| 10 | Основание (U569-181-010) | U569-181-010 | 6 431.26 | |
| 11 | Винт M10х8 H5 установочный (UM01-003-006) | UM01-003-006 | - | |
| 12 | Пружина (U569-181-012) | U569-181-012 | - | |
| 13 | Шарик стальной D8 (U351-900-019) | U351-900-019 | 104.04 | |
| 14 | Ножка (U569-181-014) | U569-181-014 | - | |
| 15 | Указатель (U569-181-015) | U569-181-015 | - | |
| 19 | Направляющая стола (U569-181-019) | U569-181-019 | - | |
| 22 | Ручка поворотного стола (U569-181-022) | U569-181-022 | - | |
| 24 | Стол поворотный (U569-181-024) | U569-181-024 | 6 431.26 | |
| 27 | Болт M10х108 (UM03-000-032) | UM03-000-032 | - | |
| 28 | Винт M4x10 (UM01-000-012) | UM01-000-012 | 103.05 | |
| 29 | Вставка стола правая (U569-181-029) | U569-181-029 | - | |
| 30 | Поддон (U569-181-030) | U569-181-030 | - | |
| 31 | Винт M5x15 РН2 (UM01-000-078) | UM01-000-078 | 103.05 | |
| 32 | Указатель (U569-181-032) | U569-181-032 | - | |
| 33 | Винт M8x27 (UM01-000-054) | UM01-000-054 | 103.05 | |
| 34 | Гайка M5 (UM05-000-005) | UM05-000-005 | 103.05 | |
| 35 | Гайка M10 (UM05-000-008) | UM05-000-008 | 103.05 | |
| 36 | Болт M10х32 (UM03-000-031) | UM03-000-031 | - | |
| 37 | Опора задняя выдвижная (U569-181-037) | U569-181-037 | - | |
| 38 | Пластина установочная (U569-181-038) | U569-181-038 | - | |
| 40 | Штифт стопорный (U569-181-040) | U569-181-040 | - | |
| 45 | Вставка стола левая (U569-181-045) | U569-181-045 | - | |
| 101 | Втулка пластиковая (U569-181-101) | U569-181-101 | - | |
| 102 | Пружина кручения (U569-181-102) | U569-181-102 | 351.17 | |
| 105 | Болт M8x40 (UM03-000-002) | UM03-000-002 | 103.05 | |
| 106 | Гайка M8 (UM05-000-007) | UM05-000-007 | 103.05 | |
| 107 | Гайка регулировочная (U569-181-107) | U569-181-107 | - | |
| 108 | Шпилька (U569-181-108) | U569-181-108 | - | |
| 109 | Ось (U569-181-109) | U569-181-109 | - | |
| 110 | Кронштейн (U569-181-110) | U569-181-110 | - | |
| 111 | Штифт (U569-181-111) | U569-181-111 | - | |
| 112 | Штифт стопорный (U569-181-112) | U569-181-112 | - | |
| 113 | Кольцо резиновое (U569-181-113) | U569-181-113 | - | |
| 114 | Втулка металлическая (U569-181-114) | U569-181-114 | - | |
| 115 | Ручка стопорного штифта (U569-130-095) | U569-130-095 | - | |
| 116 | Прижим шнура (U569-181-116) | U569-181-116 | - | |
| 117 | Винт M4x22 PH2 (UM01-000-133) | UM01-000-133 | - | |
| 118 | Втулка металлическая (U569-181-118) | U569-181-118 | - | |
| 120 | Винт специальный (U569-181-120) | U569-181-120 | - | |
| 121 | Горловина пылесборника (U569-181-121) | U569-181-121 | - | |
| 122 | Кольцо резиновое (U569-181-122) | U569-181-122 | - | |
| 123 | Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0) | U009-608-RS0 | 330.31 | |
| 124 | Штифт D8x22 (U569-181-124) | U569-181-124 | - | |
| 125 | Консоль пилы (U569-181-125) | U569-181-125 | - | |
| 126 | Пружина (U569-181-126) | U569-181-126 | - | |
| 127 | Ручка фиксации перемещения (U569-181-127) | U569-181-127 | - | |
| 128 | Винт M6х20 H3 установочный (UM01-003-008) | UM01-003-008 | - | |
| 129 | Гайка M6 (UM05-000-003) | UM05-000-003 | 138.4 | |
| 131 | Подшипник линейный LM30UU (45х30х64) (U013-453-064) | U013-453-064 | 721.36 | |
| 132 | Винт M6x14 PH2 (UM01-000-187) | UM01-000-187 | - | |
| 133 | Ручка стопорного штифта (U569-180-034) | U569-180-034 | - | |
| 134 | Шайба (U569-180-024) | U569-180-024 | - | |
| 135 | Ось (U569-181-135) | U569-181-135 | - | |
| 136 | Шайба D16 (UM04-000-009) | UM04-000-009 | - | |
| 137 | Гайка M16 (автогровер) (UM05-001-009) | UM05-001-009 | - | |
| 139 | Кожух пластиковый (U569-181-139) | U569-181-139 | 581.02 | |
| 140 | Крючок (U569-181-140) | U569-181-140 | - | |
| 141 | Ось (U569-181-141) | U569-181-141 | - | |
| 142 | Направляющая (U569-181-142) | U569-181-142 | - | |
| 143 | Фланец (U569-181-143) | U569-181-143 | - | |
| 144 | Винт M8х6 H4 установочный (UM01-003-009) | UM01-003-009 | - | |
| 146 | Винт M6х19 (UM01-000-150) | UM01-000-150 | - | |
| 148 | Ручка фиксации наклона диска (U569-181-148) | U569-181-148 | - | |
| 151 | Пыльник войлочный (U569-181-151) | U569-181-151 | - | |
| 152 | Планка (U569-181-152) | U569-181-152 | - | |
| 153 | Вставка (U569-181-153) | U569-181-153 | - | |
| 156 | Кольцо резиновое (U569-181-156) | U569-181-156 | - | |
| 201 | Болт M8х22 (Левая резьба) (UM03-003-001) | UM03-003-001 | 102 | |
| 202 | Фланец внешний прижимной D62хd30хd15.5 (U569-181-202) | U569-181-202 | 542.72 | |
| 204 | Скоба (U569-181-206) | U569-181-206 | - | |
| 205 | Винт M6х15 PH3 (UM01-000-172) | UM01-000-172 | - | |
| 208 | Двигатель переменного тока однофазный: мощностью более 750Вт (U569-181-208-C) | U569-181-208-C | - | |
| 209 | Рычаг (U569-181-209) | U569-181-209 | - | |
| 210 | Пружина кручения (U569-181-210) | U569-181-210 | - | |
| 211 | Блокиратор (U569-181-211) | U569-181-211 | - | |
| 212 | Винт специальный (U569-181-212) | U569-181-212 | - | |
| 213 | Винт M5х8 PH2 (UM01-000-137) | UM01-000-137 | - | |
| 214 | Шпиндель (U569-181-214) | U569-181-214 | 478.87 | |
| 215 | Шпонка 20x5x5 (U569-181-215) | U569-181-215 | - | |
| 216 | Подшипник шариковый 6203-2Z (40х17х12) BY (U009-620-3RS) | U009-620-3RS | 370.76 | |
| 217 | Пружина (U569-181-217) | U569-181-217 | - | |
| 218 | Штифт (U569-181-218) | U569-181-218 | - | |
| 219 | Стопор (U569-181-219) | U569-181-219 | - | |
| 220 | Фланец (гнездо подшипника) (U569-181-220) | U569-181-220 | 516.81 | |
| 221 | Винт M5x19 (UM01-000-037) | UM01-000-037 | 103.05 | |
| 222 | Шкив ведомый (U569-181-222) | U569-181-222 | 1 648.83 | |
| 224 | Болт M8х24 (UM03-000-017) | UM03-000-017 | - | |
| 224 | Фланец внутренний прижимной D62хd30хd15.5 (U569-181-204) | U569-181-204 | 542.72 | |
| 225 | Ремень поликлиновой 12PJ360 ширина 27 полиуритан (U569-181-225) | U569-181-225 | 973.69 | |
| 226 | Крышка задняя (U569-181-226) | U569-181-226 | - | |
| 227 | Шпиндель (U569-181-227) | U569-181-227 | 1 213.14 | |
| 228 | Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS) | U009-620-2RS | 206.1 | |
| 229 | Винт M5х37 РН2 (UM01-000-170) | UM01-000-170 | - | |
| 230 | Патрубок выходной (U569-181-230) | U569-181-230 | - | |
| 233 | Блок плавного пуска в сборе DS12A 12A 230V~ (U569-181-233-C) | U569-181-233-C | 319.26 | |
| 234 | Хомут (U569-130-125) | U569-130-125 | - | |
| 236 | Кожух металлический (U569-181-236) | U569-181-236 | - | |
| 237 | Пружина кручения (U569-181-237) | U569-181-237 | 309.15 | |
| 238 | Винт специальный (U569-181-238) | U569-181-238 | - | |
| 240 | Фланец крепления кожуха (U569-181-240) | U569-181-240 | - | |
| 241 | Шайба D16хd8.5х0.7 (U569-181-241) | U569-181-241 | - | |
| 243 | Рычаг (U569-181-243) | U569-181-243 | - | |
| 245 | Гайка M6 (автогровер) (UM05-001-004) | UM05-001-004 | 103.05 | |
| 246 | Втулка металлическая (U569-181-246) | U569-181-246 | - | |
| 250 | Отбойник (U569-181-250) | U569-181-250 | - | |
| 252 | Шнур сетевой Rubber 2x1,0mm2 4m (U099-004-006-4) | U099-004-006-4 | 216.17 | |
| 254 | Воротник шнура (U569-181-254) | U569-181-254 | - | |
| 255 | Прижим шнура (U569-181-255) | U569-181-255 | - | |
| 256 | Саморез 4x12 PH2 (UM02-000-018) | UM02-000-018 | 103.05 | |
| 257 | Ручка верхняя левая часть (U569-181-257) | U569-181-257 | 638.5 | |
| 258 | Ручка левая часть (U569-181-258) | U569-181-258 | 766.2 | |
| 259 | Выключатель FA1-10/2 10(10)A 250V~ 5E4 (U569-181-259) | U569-181-259 | 798.13 | |
| 260 | Саморез 4x16 (UM02-000-024) | UM02-000-024 | 103.05 | |
| 263 | Ручка верхняя правая часть (U569-181-263) | U569-181-263 | 925.83 | |
| 264 | Катушка индукторная #Fu (U352-120-057) | U352-120-057 | 103.05 | |
| 266 | Саморез 4x25 РН2 #F (UM02-000-078) | UM02-000-078 | - | |
| 267 | Ручка правая часть (U569-181-267) | U569-181-267 | - | |
| 268 | Винт M5x28 PH2 (UM01-000-081) | UM01-000-081 | 103.05 | |
| 271 | Накладка блокиратора (U569-181-271) | U569-181-271 | - | |
| 272 | Фланец (U569-181-272) | U569-181-272 | - | |
| 273 | Шкив ведущий второй передачи (U569-181-273) | U569-181-273 | 3 091.55 | |
| 275 | Кольцо разжимное D14 (UM06-001-006) | UM06-001-006 | 103.05 | |
| 276 | Кольцо стопорное D4 (UM06-000-003) | UM06-000-003 | 103.05 | |
| 277 | Отбойник резиновый (U569-181-277) | U569-181-277 | - | |
| 278 | Втулка пластиковая (U569-181-278) | U569-181-278 | - | |
| 285 | Накладка стопора (U569-181-285) | U569-181-285 | - | |
| 298 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 299 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 300 | Шайба D22хd16.5х0.6 (U569-181-300) | U569-181-300 | - | |
| 301 | Крышка (U569-181-301) | U569-181-301 | - | |
| 302 | Саморез 3x11 PH1 (UM02-000-004) | UM02-000-004 | - | |
| 303 | Блок плавного пуска DS12A 12A 230V~ (U569-181-303) | U569-181-303 | 1 030.52 | |
| 304 | Корпус блока (U569-181-304) | U569-181-304 | - | |
| 305 | Конденсатор 0,33мкф (U353-115-041) | U353-115-041 | 103.05 | |
| 306 | Фиксатор поворота (U569-181-306) | U569-181-306 | - | |
| 307 | Шайба D24 D8,5 h2 (UM04-002-019) | UM04-002-019 | 103.05 | |
| 308 | Шайба-гровер D8 (UM04-001-005) | UM04-001-005 | 103.05 | |
| 309 | Направляющая стола (U569-181-309) | U569-181-309 | - | |
| 310 | Шайба-гровер D4 (UM04-001-002) | UM04-001-002 | 103.05 | |
| 311 | Шайба D16хd5.2х1.1 (U569-181-311) | U569-181-311 | - | |
| 312 | Шпонка 25x5x5 (U569-181-312) | U569-181-312 | - | |
| 313 | Гайка регулировочная (U569-181-313) | U569-181-313 | - | |
| 314 | Воротник шнура (U098-004-024) | U098-004-024 | - | |
| 315 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 316С | Лазер в сборе (U569-181-316-C) | U569-181-316-C | 618.31 | |
| 317 | Фиксатор перемещения (U569-181-317) | U569-181-317 | - | |
| 318 | Скоба (U569-181-318) | U569-181-318 | - | |
| 319 | Штифт (U569-181-319) | U569-181-319 | - | |
| 320 | Винт-барашек M6 (U569-130-127) | U569-130-127 | 42.03 | |
| 321 | Уголок (U569-181-321) | U569-181-321 | - | |
| 322 | Втулка металлическая (U569-181-322) | U569-181-322 | - | |
![Инструмент [ЗПТ-305-1800-ЛР]](/assets/components/minishop2/img/web/ms2_medium.png)

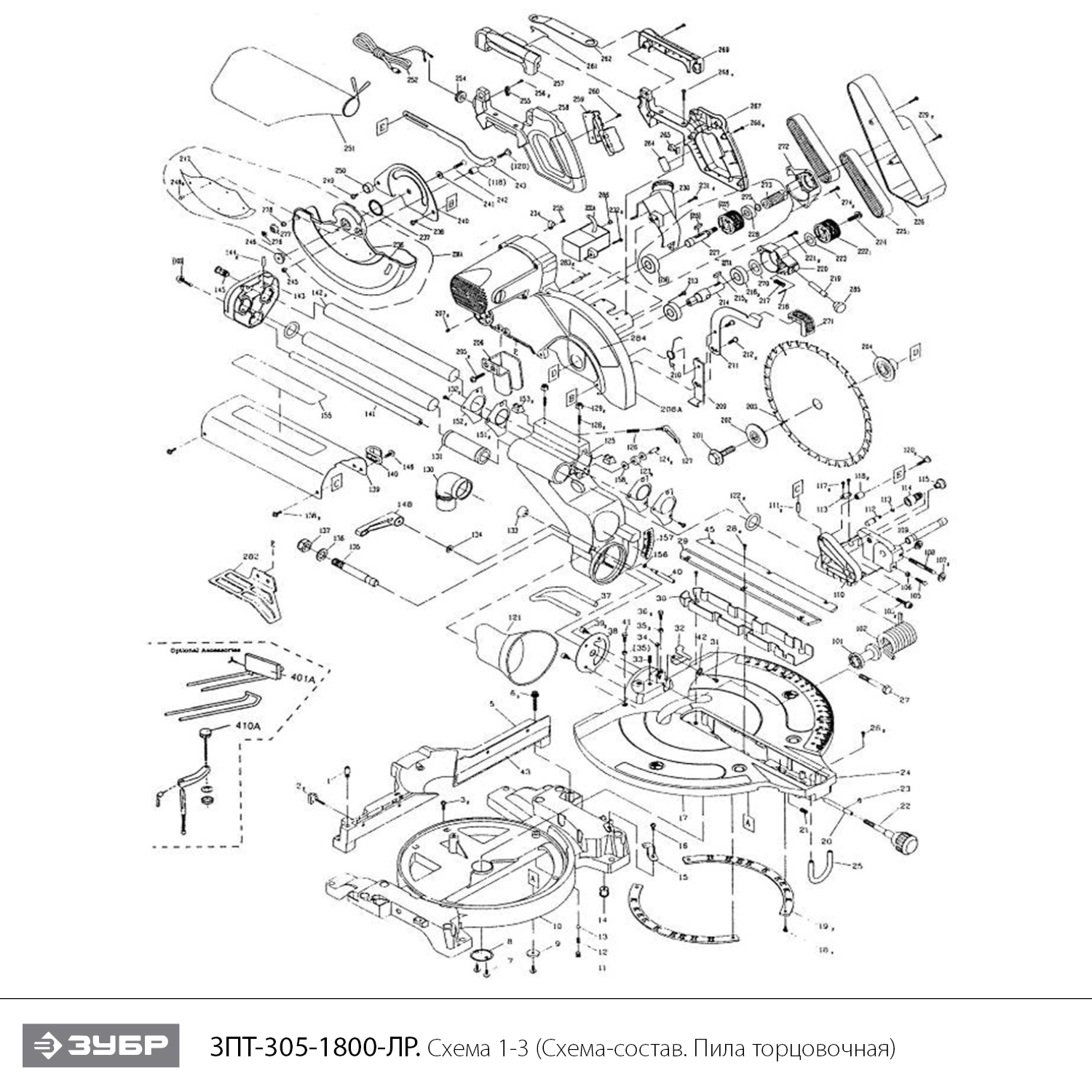

![Схема сборки и запчасти Инструмент [ЗПТ-305-1800-ЛР]](/assets/excp_files/schems/img/ЗПТ-305-1800-ЛР_EV.png)

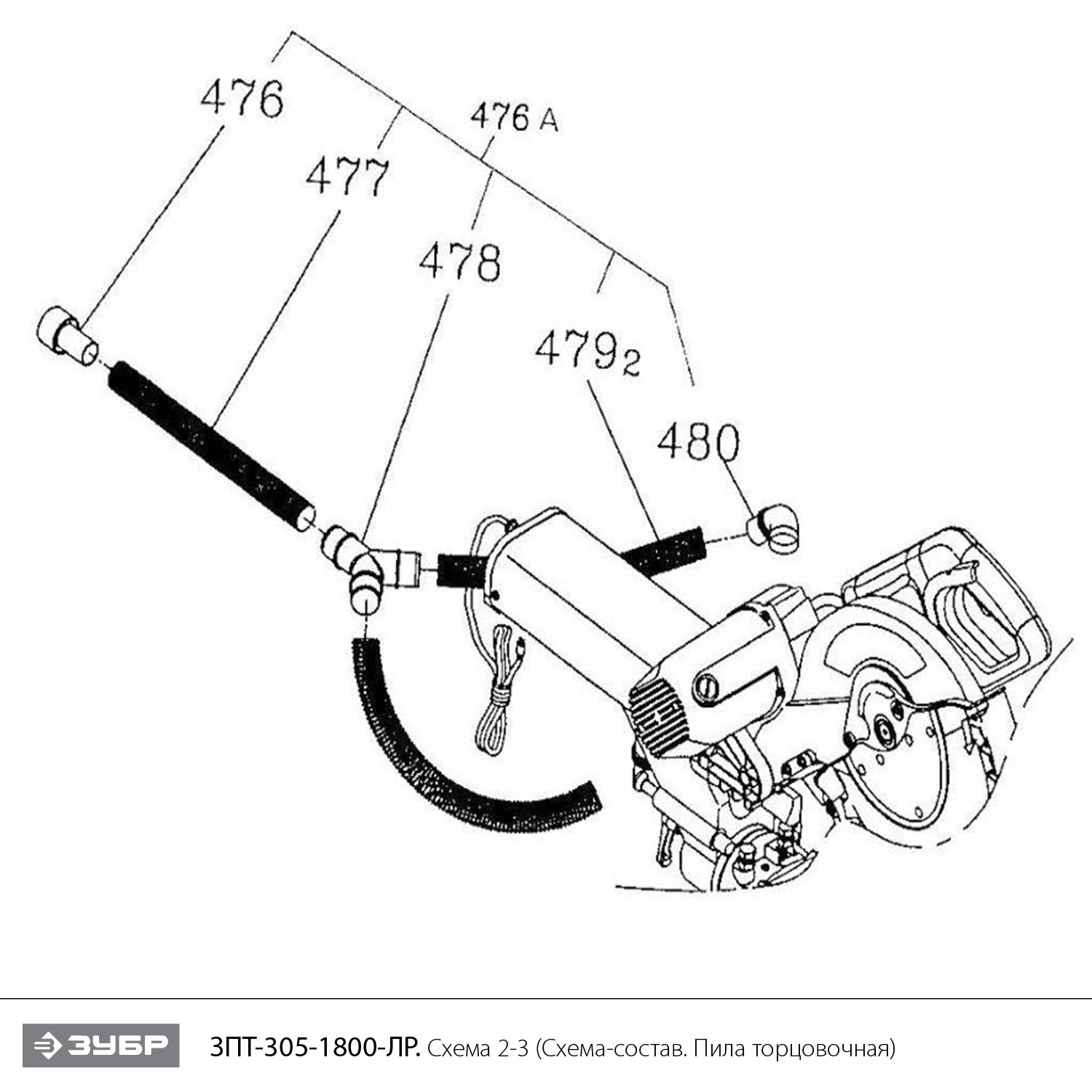

![Схема сборки и запчасти Инструмент [ЗПТ-305-1800-ЛР]](/assets/excp_files/schems/img/ЗПТ-305-1800-ЛР_EV1.png)

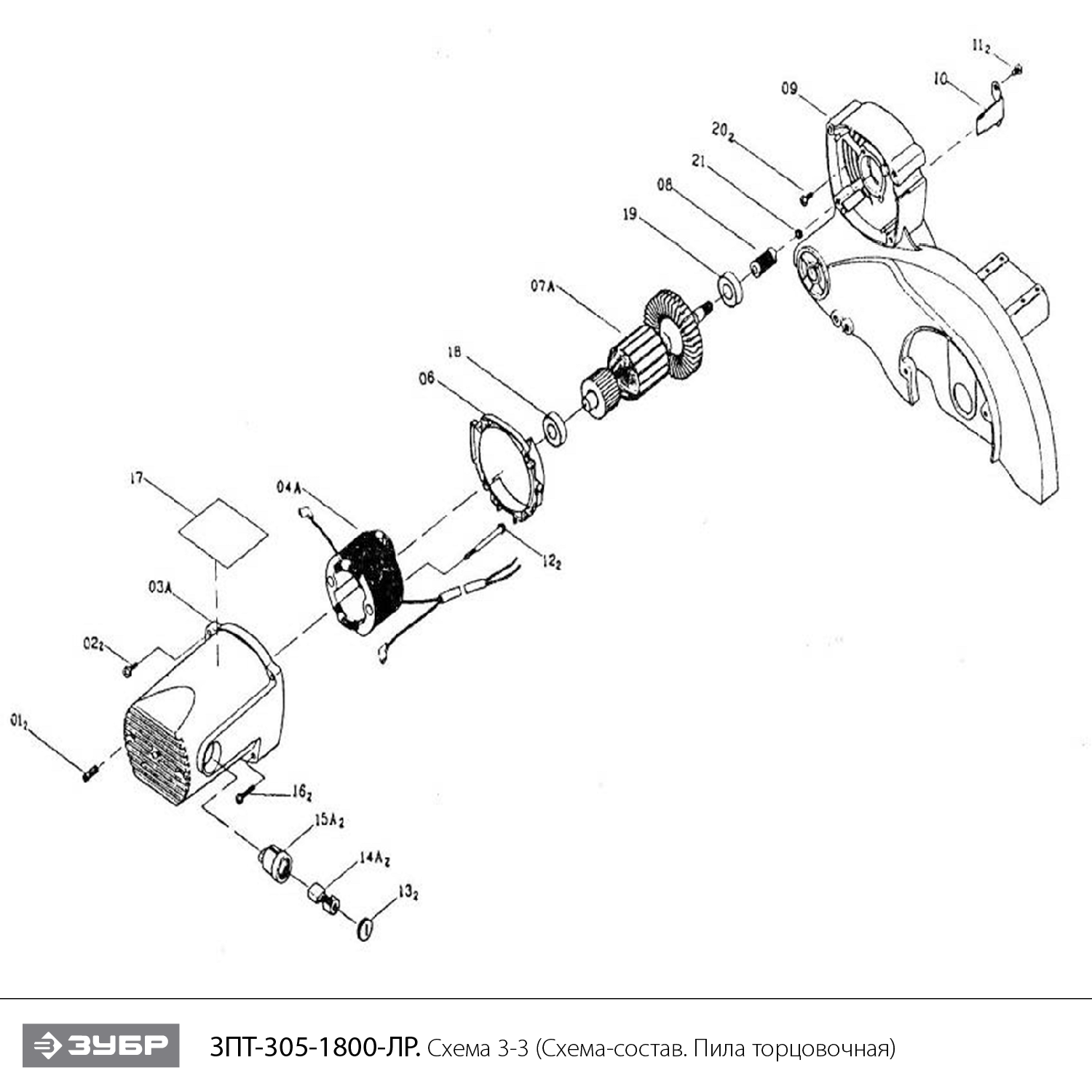

![Схема сборки и запчасти Инструмент [ЗПТ-305-1800-ЛР]](/assets/excp_files/schems/img/ЗПТ-305-1800-ЛР_EV2.png)
