| 1 | Подпятник (U569-183-001) | U569-183-001 | - | |
| 2 | Ножка (U569-183-002) | U569-183-002 | - | |
| 3 | Шнур сетевой пласт. 2x1,0мм 2м #F (U099-004-002) | U099-004-002 | 102 | |
| 4 | Воротник шнура (U098-004-029) | U098-004-029 | - | |
| 5 | Гайка-барашек M10 (U569-183-005) | U569-183-005 | - | |
| 6 | Опора (U569-183-006) | U569-183-006 | - | |
| 7 | Стенка боковая (U569-183-007) | U569-183-007 | - | |
| 8 | Пластина прижимная (U569-183-008) | U569-183-008 | - | |
| 9 | Винт M10х95 специальный (U569-183-009) | U569-183-009 | - | |
| 10 | Крючок (U527-500-107) | U527-500-107 | - | |
| 11 | Винт M12х47 Н10 (UM01-000-219) | UM01-000-219 | - | |
| 12 | Шайба-гровер D12 (UM04-001-007) | UM04-001-007 | - | |
| 13 | Шайба D12 (UM04-000-007) | UM04-000-007 | 103.05 | |
| 14 | Хомут (U569-183-014) | U569-183-014 | - | |
| 15 | Винт M4x12 (UM01-000-015) | UM01-000-015 | 103.05 | |
| 17 | Поперечина основания (U569-183-017) | U569-183-017 | - | |
| 18 | Саморез 4x16 (UM02-000-024) | UM02-000-024 | 103.05 | |
| 19 | Крышка корпуса выключателя (U569-183-019) | U569-183-019 | - | |
| 20 | Винт M4x25 PH2 (UM01-000-153) | UM01-000-153 | - | |
| 21 | Выключатель JD-3 AC-15 16(8)A 250V (U569-183-021) | U569-183-021 | 342.28 | |
| 22 | Корпус выключателя (U569-183-022) | U569-183-022 | - | |
| 23 | Винт M6x19 PH2 (UM01-000-195) | UM01-000-195 | - | |
| 24 | Шайба-гровер D6 (UM04-001-004) | UM04-001-004 | 103.05 | |
| 25 | Шайба D6 (UM04-000-004) | UM04-000-004 | 103.05 | |
| 26 | Кронштейн (U569-183-026) | U569-183-026 | - | |
| 27 | Опора (U569-183-027) | U569-183-027 | - | |
| 30 | Корпус микровыключателя (U569-183-030) | U569-183-030 | - | |
| 31 | Микровыключатель KR50/213(13)А 250В 5E4 (U569-183-031) | U569-183-031 | 234.2 | |
| 32 | Прижим шнура (U569-183-032) | U569-183-032 | - | |
| 33 | Крышка микровыключателя (U569-183-033) | U569-183-033 | - | |
| 34 | Винт M5х37 РН2 (UM01-000-170) | UM01-000-170 | - | |
| 35 | Винт M6 специальный (U569-183-035) | U569-183-035 | - | |
| 36 | Фиксатор стола (U569-183-036) | U569-183-036 | - | |
| 37 | Пружина (U569-183-037) | U569-183-037 | - | |
| 38 | Винт M6х15 H3 установочный (UM01-003-005) | UM01-003-005 | - | |
| 39 | Скоба прижимная (U569-183-039) | U569-183-039 | - | |
| 41 | Гайка M6 (квадрат) (UM05-002-001) | UM05-002-001 | 103.05 | |
| 42 | Винт-барашек M6 (U569-183-042) | U569-183-042 | - | |
| 43 | Фиксатор параллельного упора (U569-183-043) | U569-183-043 | - | |
| 44 | Упор параллельный (U569-183-044) | U569-183-044 | - | |
| 45 | Стол поворотный (U569-183-045) | U569-183-045 | - | |
| 46 | Планка-транспортир (комплект) (U569-183-046) | U569-183-046 | - | |
| 47 | Линейка (комплект) (U569-183-047) | U569-183-047 | - | |
| 48 | Стол рабочий (U569-183-048) | U569-183-048 | - | |
| 49 | Втулка D13 d8 h8 (U569-183-049) | U569-183-049 | - | |
| 50 | Винт M8x27 (UM01-000-054) | UM01-000-054 | 103.05 | |
| 51 | Указатель (U569-183-051) | U569-183-051 | - | |
| 52 | Винт M5х32 РН2 (UM01-000-202) | UM01-000-202 | - | |
| 53 | Винт M4x8 РН2 (потай) #F (UM01-000-009) | UM01-000-009 | 103.05 | |
| 55 | Полозок (U569-183-055) | U569-183-055 | - | |
| 57 | Винт-барашек M6 (U525-160-004) | U525-160-004 | - | |
| 58 | Транспортир (U569-183-058) | U569-183-058 | - | |
| 59 | Упор угловой (U569-183-059) | U569-183-059 | 594.49 | |
| 60 | Кожух диска (U569-183-060) | U569-183-060 | 1 188.97 | |
| 61 | Винт M8х58 Н6 (UM01-000-176) | UM01-000-176 | - | |
| 62 | Шайба-гровер D8 (UM04-001-005) | UM04-001-005 | 103.05 | |
| 63 | Шайба D8 (UM04-000-005) | UM04-000-005 | 103.05 | |
| 64 | Втулка D18хd8.5х30 (U569-183-064) | U569-183-064 | - | |
| 65 | Шарик стальной D8 (U351-900-019) | U351-900-019 | 104.04 | |
| 66 | Пружина (U569-183-066) | U569-183-066 | - | |
| 67 | Винт M10х8 H5 установочный (UM01-003-006) | UM01-003-006 | - | |
| 68 | Упор (U569-183-068) | U569-183-068 | - | |
| 69 | Вставка упора (левая) (U569-183-069) | U569-183-069 | - | |
| 70 | Вставка упора (правая) (U569-183-070) | U569-183-070 | - | |
| 71 | Винт-барашек M6 (U569-183-071) | U569-183-071 | - | |
| 74 | Рукоятка фиксации угла наклона (U569-183-074-C) | U569-183-074-C | - | |
| 75 | Винт-барашек M5 (U569-183-075) | U569-183-075 | - | |
| 77 | Втулка конусная (U569-183-077) | U569-183-077 | - | |
| 78 | Подшипник аксиальный (24х10х2 ) (U012-102-402) | U012-102-402 | - | |
| 79 | Шайба D28 d10 h3 (U569-183-079) | U569-183-079 | - | |
| 80 | Указатель (U569-183-080) | U569-183-080 | - | |
| 81 | Основание кронштейна наклона (U569-183-081) | U569-183-081 | - | |
| 82 | Винт-барашек M6 (U569-183-082) | U569-183-082 | - | |
| 83 | Винт M10х116 специальный (U569-183-083) | U569-183-083 | - | |
| 85 | Ось (U569-183-085) | U569-183-085 | - | |
| 86 | Втулка D31 d16 h36 (U569-183-086) | U569-183-086 | - | |
| 87 | Пружина (U569-183-087) | U569-183-087 | - | |
| 89 | Кронштейн наклона (U569-183-089) | U569-183-089 | - | |
| 91 | Втулка D10 d6 h3,5 (U569-183-091) | U569-183-091 | - | |
| 92 | Тяга подвижного кожуха (U569-183-092) | U569-183-092 | - | |
| 95 | Гайка M6 (UM05-000-003) | UM05-000-003 | 138.4 | |
| 96 | Винт M6x19 H5 (UM01-000-143) | UM01-000-143 | 102 | |
| 101 | Гайка M10 (автогровер) (UM05-001-010) | UM05-001-010 | - | |
| 102 | Кронштейн-ограничитель (U569-183-102) | U569-183-102 | - | |
| 103 | Втулка D14 d6 h19 (U569-183-103) | U569-183-103 | - | |
| 104 | Винт M6x36 H5 (цилиндр) #F (UM01-000-086) | UM01-000-086 | 103.05 | |
| 105 | Рукоятка подъёма диска в сборе (U569-183-105-C) | U569-183-105-C | - | |
| 107 | Тяга регулятора (U569-183-107) | U569-183-107 | - | |
| 108 | Втулка D14 d10 h8 (U569-183-108) | U569-183-108 | - | |
| 109 | Палец-фиксатор (U569-183-109) | U569-183-109 | - | |
| 110 | Пружина (U569-183-110) | U569-183-110 | - | |
| 111 | Кожух защитный (U569-183-111) | U569-183-111 | 531.43 | |
| 112 | Кольцо стопорное D6 Е-образное (UM06-000-013) | UM06-000-013 | 126.48 | |
| 113 | Болт M8 специальный (U569-183-113) | U569-183-113 | - | |
| 114 | Шайба D30хd8.5х3 (UM04-002-027) | UM04-002-027 | - | |
| 115 | Нож расклинивающий (U569-183-115) | U569-183-115 | - | |
| 116 | Втулка фиксации ножа (U569-183-116) | U569-183-116 | - | |
| 118 | Гайка-барашек M8 (U569-183-118) | U569-183-118 | - | |
| 119 | Кольцо стопорное D4 (UM06-000-003) | UM06-000-003 | 103.05 | |
| 120 | Крышка корпуса статора (U569-183-120) | U569-183-120 | - | |
| 121 | Крышка щеткодержателя (U569-180-109) | U569-180-109 | 63.85 | |
| 122 | Щетка графитовая (пара) 6.2х13х16 (U569-180-097-W) | U569-180-097-W | 307.01 | |
| 123 | Щеткодержатель (U569-180-108) | U569-180-108 | 266.05 | |
| 124 | Винт M6x63 РН2 (UM01-000-185) | UM01-000-185 | - | |
| 125 | Корпус двигателя (U569-183-125) | U569-183-125 | 1 188.97 | |
| 126 | Статор D95x45 (U569-183-126) | U569-183-126 | 4 314.53 | |
| 127 | Саморез 5x68 РН2 #F (UM02-000-061) | UM02-000-061 | - | |
| 128 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS) | U009-600-0RS | 330.31 | |
| 129 | Ротор КДС D54x45 (U569-183-129) | U569-183-129 | 9 589.71 | |
| 130 | Защита статора (U569-183-130) | U569-183-130 | - | |
| 132 | Фиксатор вала (U569-183-132) | U569-183-132 | - | |
| 133 | Пружина (U569-183-133) | U569-183-133 | - | |
| 134 | Подшипник шариковый 6202 открытый (35х15х11) n/n (U009-620-200) | U009-620-200 | 394.08 | |
| 135 | Корпус (U569-183-135) | U569-183-135 | 3 091.55 | |
| 137 | Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0) | U009-608-RS0 | 330.31 | |
| 138 | Кольцо разжимное D14 (UM06-001-006) | UM06-001-006 | 103.05 | |
| 139 | Шестерня D50.8x14 Z46 (U569-183-139) | U569-183-139 | 639.52 | |
| 140 | Втулка D23 d15 h11 (U569-183-140) | U569-183-140 | - | |
| 141 | Шпиндель (U569-183-141) | U569-183-141 | - | |
| 142 | Шпонка сегментная 13x5x4 (U353-115-006) | U353-115-006 | 126.48 | |
| 143 | Кольцо стопорное сжимное D37 (UM06-002-003) | UM06-002-003 | 103.05 | |
| 144 | Ось колеса (U569-183-144) | U569-183-144 | - | |
| 146 | Винт M6 специальный (U569-183-146) | U569-183-146 | - | |
| 150 | Ограничитель подвижного кожуха в сборе (U569-183-150-C) | U569-183-150-C | - | |
| 152 | Винт M5x22 РН2 #F (UM01-000-042) | UM01-000-042 | 103.05 | |
| 153 | Втулка D16 d5 h10 (U569-183-153) | U569-183-153 | - | |
| 154 | Крышка корпуса редуктора (U569-183-154) | U569-183-154 | - | |
| 155 | Винт M5х12 PH2 (UM01-000-147) | UM01-000-147 | 104.04 | |
| 156 | Кожух диска подвижный (U569-183-156) | U569-183-156 | 594.49 | |
| 157 | Пружина подвижного кожуха (U569-183-157) | U569-183-157 | 102 | |
| 158 | Кольцо разжимное D39мм (UM06-001-019) | UM06-001-019 | 103.05 | |
| 159 | Фланец внутренний D53хd30хd16 (U569-180-087) | U569-180-087 | 618.31 | |
| 162 | Фланец внешний D53хd30хd16 (U569-180-084) | U569-180-084 | 618.31 | |
| 163 | Болт M8х26 (Левая резьба) (UM03-003-002) | UM03-003-002 | 103.05 | |
| 164 | Пружина (U569-183-164) | U569-183-164 | - | |
| 165 | Ограничитель наклона головки (U569-183-165) | U569-183-165 | - | |
| 166 | Винт M6 специальный (U569-183-166) | U569-183-166 | - | |
| 167 | Патрубок пылеотводный (U569-183-167) | U569-183-167 | - | |
| 168 | Пружина (U569-183-168) | U569-183-168 | - | |
| 169 | Ось рычага (U569-183-169) | U569-183-169 | - | |
| 170 | Рычаг блокировки кожуха (U569-183-170) | U569-183-170 | - | |
| 172 | Винт M4x14 РН2 (UM01-000-018) | UM01-000-018 | 103.05 | |
| 173 | Рукоятка нижняя часть (U569-183-173) | U569-183-173 | - | |
| 174 | Выключатель KR1040 12(12)A 250V~ 5E4 (U569-182-112) | U569-182-112 | 478.87 | |
| 175 | Конденсатор 0.22мкФ х2+2х2200pF 250V (U351-900-101) | U351-900-101 | 103.05 | |
| 176 | Катушка индукторная #Fu (U352-120-057) | U352-120-057 | 103.05 | |
| 177 | Клавиша (U569-183-177) | U569-183-177 | - | |
| 178 | Кнопка блокировки выключателя (U569-183-178) | U569-183-178 | - | |
| 179 | Рычаг блокировки выключателя (U569-183-179) | U569-183-179 | - | |
| 180 | Пружина (U569-183-180) | U569-183-180 | - | |
| 181 | Рукоятка верхняя часть (U569-183-181) | U569-183-181 | - | |
| 182 | Саморез 4x23 PH2 #F (UM02-000-034) | UM02-000-034 | - | |
| 186 | Гайка M8 (автогровер) (UM05-001-003) | UM05-001-003 | 103.05 | |
| 187 | Колесо (U569-183-187) | U569-183-187 | - | |
| 188 | Шайба D8 (U569-183-188) | U569-183-188 | - | |
![Инструмент [ЗПТП-255-1800]](/assets/components/minishop2/img/web/ms2_medium.png)

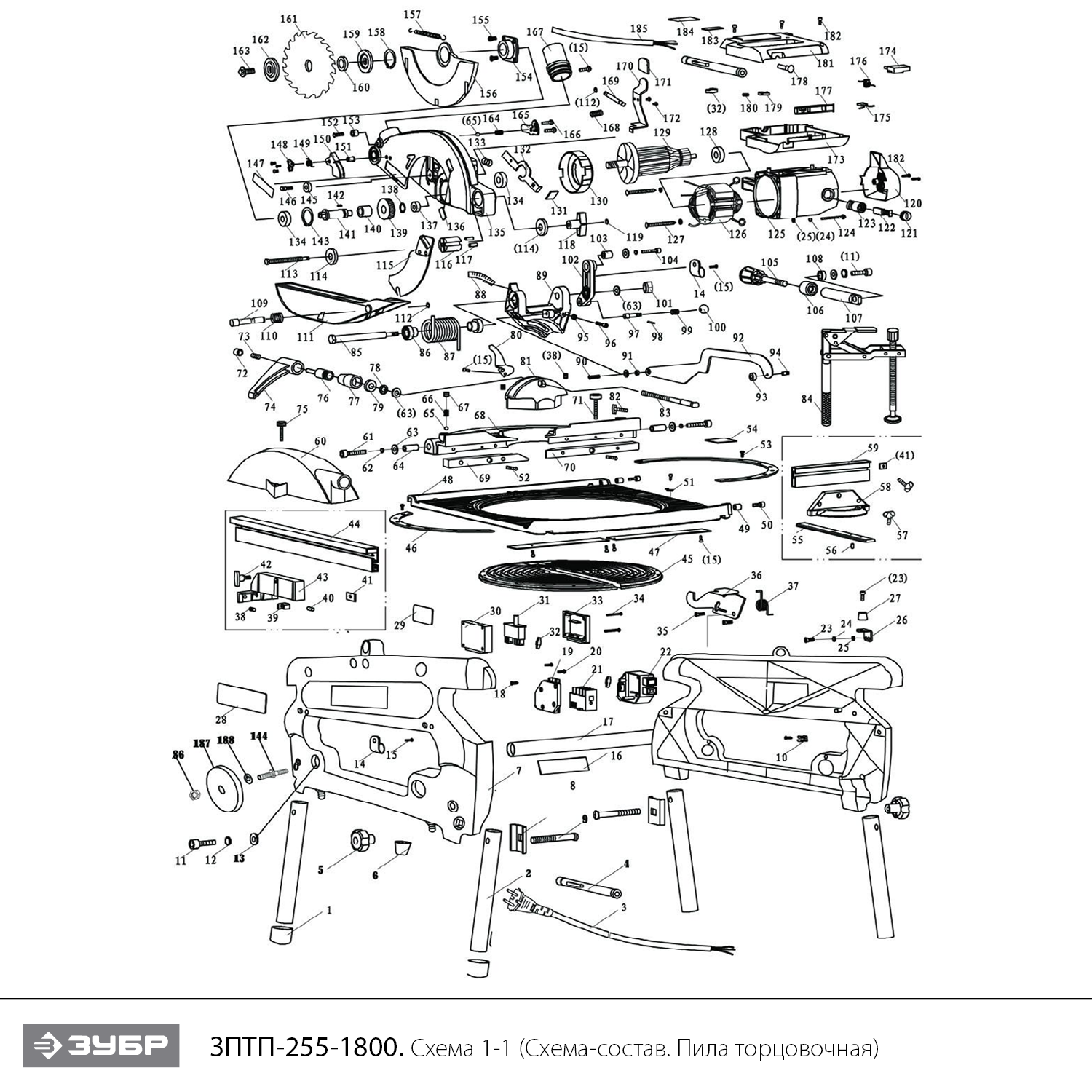

![Схема сборки и запчасти Инструмент [ЗПТП-255-1800]](/assets/excp_files/schems/img/ЗПТП-255-1800_EV.png)
