Инструмент [ЗР-750]

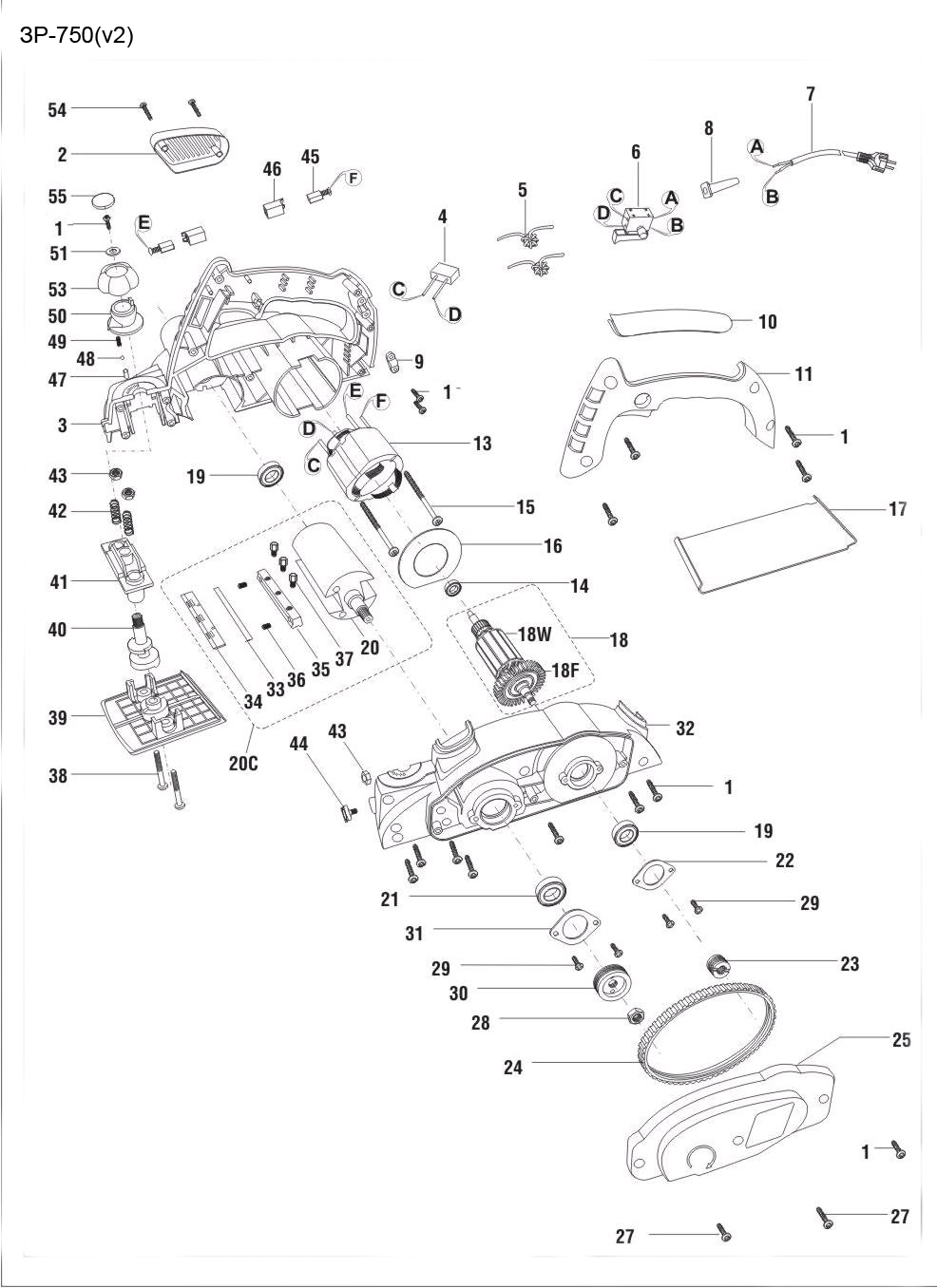

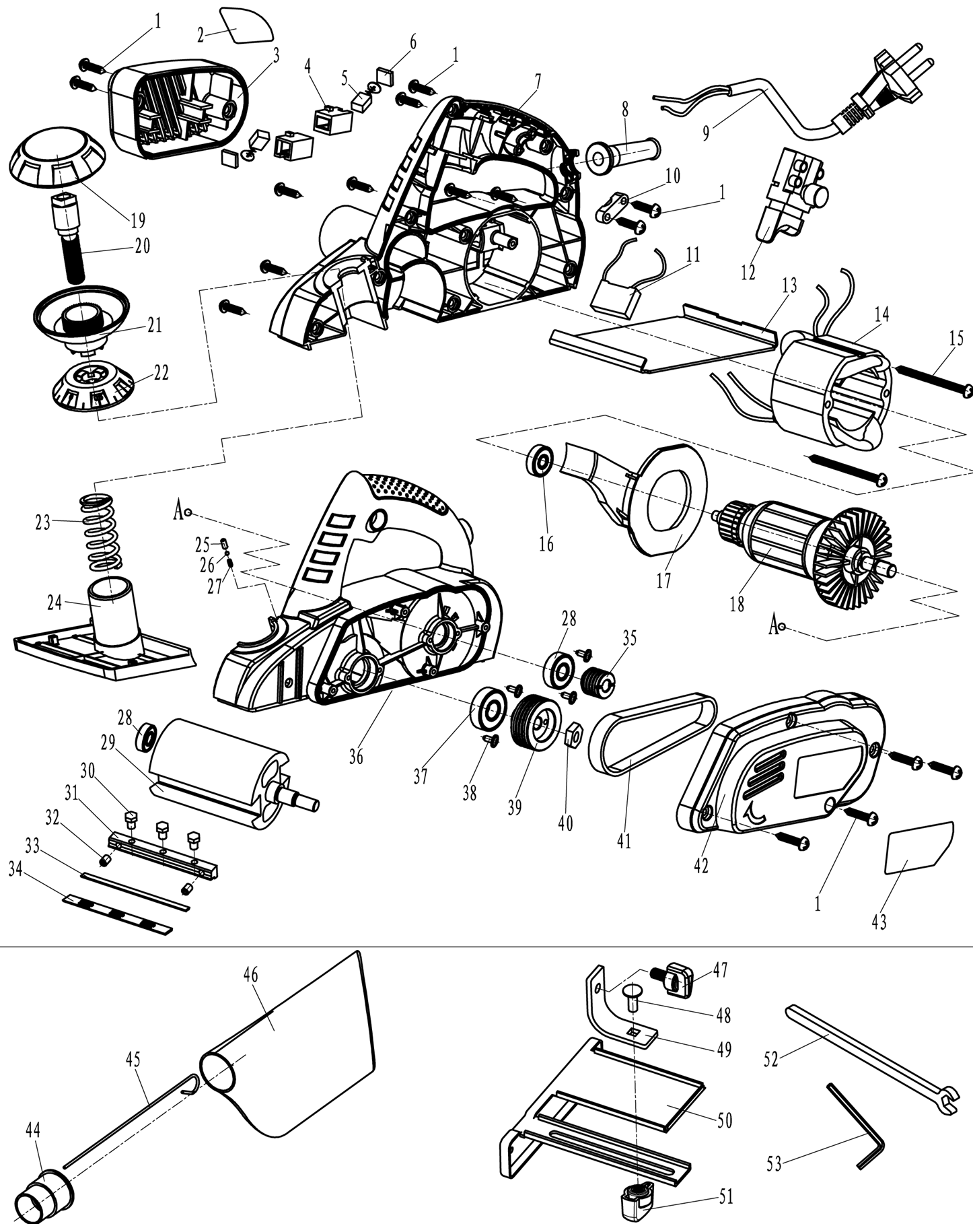

Схема сборки и запчасти Инструмент [ЗР-750]

№	Наименование	Артикул	Цена
1	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
2	Кожух щеткодержателей #W (U207-710-002)	U207-710-002	103.05
3	Корпус правая часть (U507-750-003)	U507-750-003	351.17
4	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
5	Катушка индукторная (U253-950-054)	U253-950-054	103.05
6	Выключатель FA5-6/2MD 6(6)A 250V~ 5E4 #F (U357-900-009)	U357-900-009	494.82
7	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
8	Воротник шнура (U098-001-001)	U098-001-001	103.05
9	Прижим шнура (U253-235-055)	U253-235-055	103.05
10	Вставка ручки #W (U207-710-010)	U207-710-010	206.1
11	Ручка левая часть (U507-750-011)	U507-750-011	-
13	Статор #W (U207-710-013)	U207-710-013	927.47
14	Подшипник шариковый 626 (19х6х6) (U009-626-RS0)	U009-626-RS0	103.05
15	Саморез 4x58 РН2 #F (UM02-000-086)	UM02-000-086	103.05
16	Защита статора #W (U207-710-016)	U207-710-016	103.05
17	Платформа #W (U207-710-017)	U207-710-017	309.15
18	Ротор #W (U207-710-018)	U207-710-018	1 436.63
19	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
20	Барабан ножевой #W (U207-710-020)	U207-710-020	515.25
20С	Барабан ножевой в сборе #W (U207-710-020-C)	U207-710-020-C	1 648.83
21	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
22	Фиксатор подшипника #F (U357-900-022)	U357-900-022	108.1
23	Шкив ведущий (малый) #W (U207-710-023)	U207-710-023	206.1
24	Ремень поликлиновой полиуритановый 4PJ243 (U207-710-024)	U207-710-024	412.2
25	Кожух ремня #W (U207-710-025)	U207-710-025	103.05
27	Саморез 4x27 T20 #F (UM02-000-035)	UM02-000-035	103.05
28	Гайка M8 (запорная) #F (UM05-000-004)	UM05-000-004	103.05
29	Саморез 4x10 PH2 (UM02-000-093)	UM02-000-093	103.05
30	Шкив ведомый (большой) #W (U207-710-030)	U207-710-030	206.1
31	Фиксатор подшипника ротора (U253-120-028)	U253-120-028	103.05
32	Корпус левая часть (U507-750-032)	U507-750-032	913.05
33	ЗУБР 82 мм, 2 шт, комплект быстрорежущих ножей для рубанка (ЗРЛ-82) (ЗРЛ-82)	ЗРЛ-82	161.65
33	Лезвие для рубанка, 82мм #Fu (UACB-82)	UACB-82	191.55
34	Держатель ножа малый 80х10х1.6 (U357-900-042)	U357-900-042	309.15
35	Держатель ножа большой #F (U357-900-045)	U357-900-045	206.1
36	Винт M5х10 H2.5 специальный (внутр) (U357-900-044)	U357-900-044	103.05
37	Болт M5x12 набор 5шт (UM03-000-011)	UM03-000-011	103.05
38	Винт M6x33 РН2 #F (UM01-000-090)	UM01-000-090	103.05
39	Платформа передняя #W (U207-710-039)	U207-710-039	206.1
40	Эксцентрик #W (U207-710-040)	U207-710-040	103.05
41	Планка #W (U207-710-041)	U207-710-041	206.1
42	Пружина #W (U207-710-042)	U207-710-042	103.05
43	Гайка M6 (UM05-000-003)	UM05-000-003	138.4
44	Винт-барашек M6x25 #F (UM01-000-091)	UM01-000-091	103.05
45	Щетка графитовая (пара) 5х8х11 (U207-710-045-W)	U207-710-045-W	244.12
46	Щеткодержатель 22x12x11.2 (U507-750-046)	U507-750-046	100
47	Втулка-наконечник #W (U207-710-047)	U207-710-047	103.05
48	Шарик стальной D2.5 (U207-710-048)	U207-710-048	104.04
49	Пружина D9xh22 (U207-710-049)	U207-710-049	103.05
50	Основа - регулятор #W (U207-710-050)	U207-710-050	103.05
51	Шайба D17 d12,3 h0,3 #F (UM04-002-010)	UM04-002-010	103.05
53	Ручка регулятора высоты #W (U207-710-053)	U207-710-053	103.05
54	Саморез 4x23 PH2 #F (UM02-000-034)	UM02-000-034	-
55	Крышка #W (U207-710-055)	U207-710-055	-
56	Крышка щеткодержателя (U507-750-056)	U507-750-056	-
