Инструмент [ЗСШ-550]

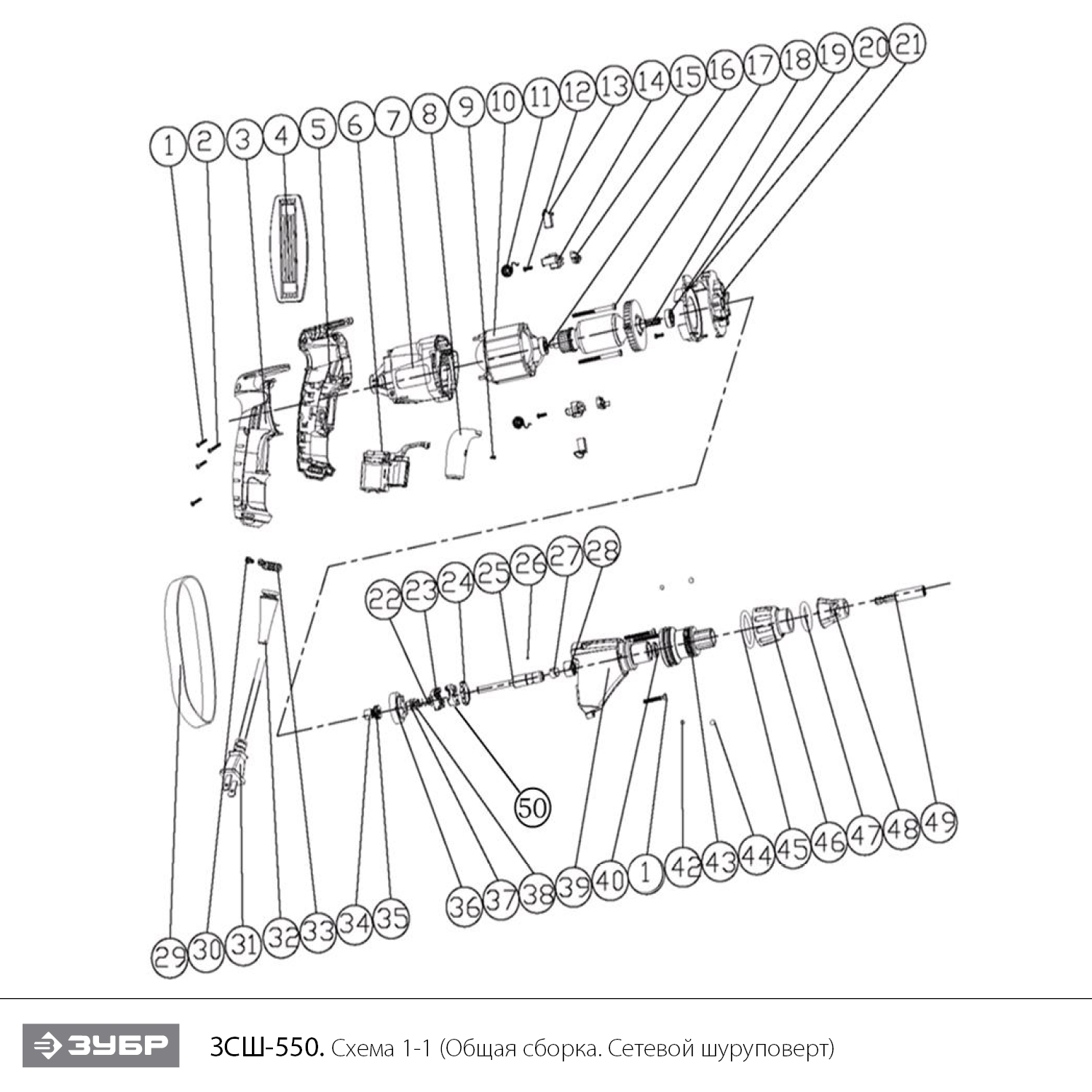

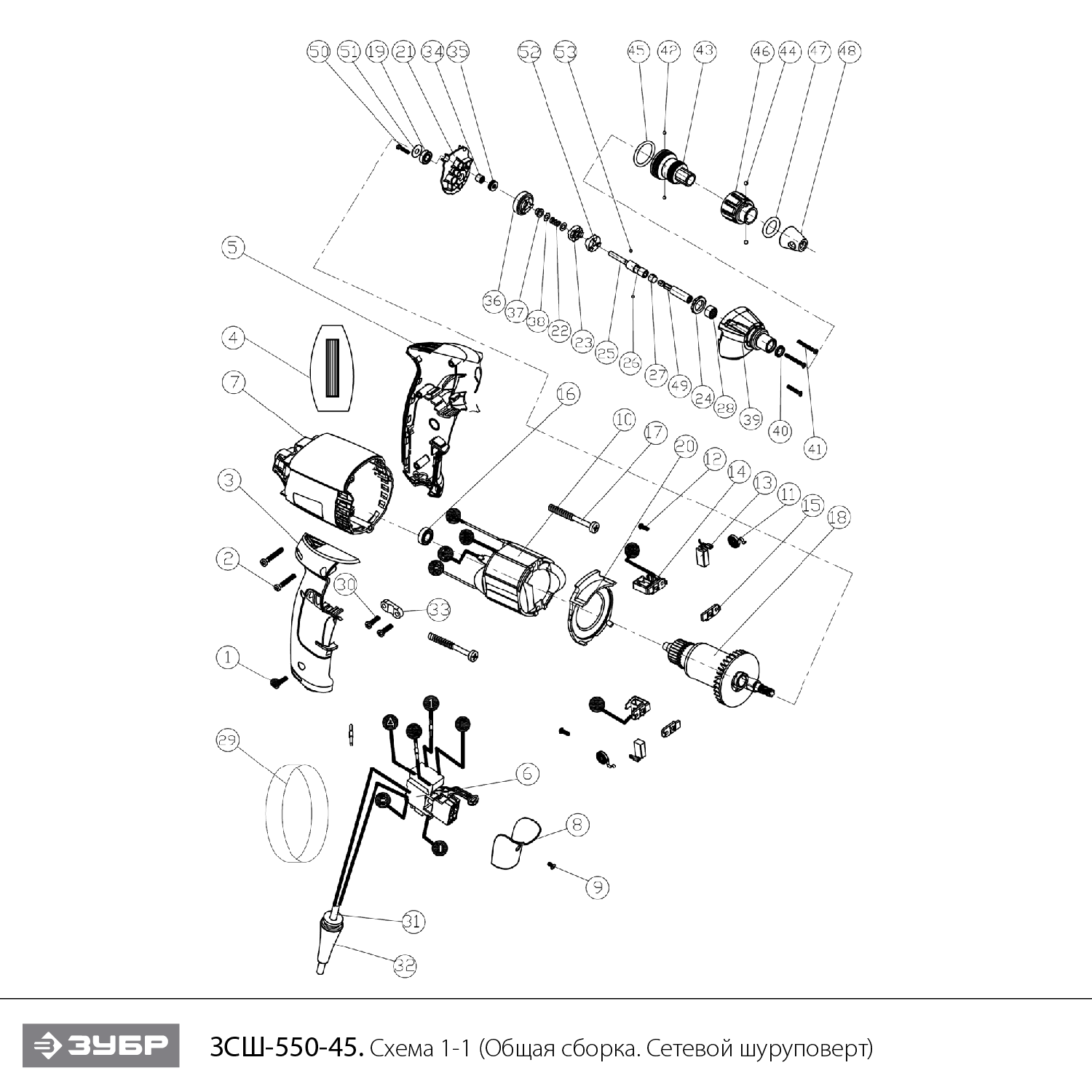

Схема сборки и запчасти Инструмент [ЗСШ-550]

№	Наименование	Артикул	Цена
1	Саморез 4x20 (UM02-000-065)	UM02-000-065	103.05
2	Саморез 4x27 PH2 (UM02-000-072)	UM02-000-072	103.05
3	Рукоятка правая часть (U577-550-003)	U577-550-003	468.37
4	Накладка ремешка (U577-550-004)	U577-550-004	-
5	Рукоятка левая часть (U577-550-005)	U577-550-005	468.37
6	Выключатель EA-6/S1 6(6)A ~250V 5E4 (U577-550-006)	U577-550-006	675.56
7	Корпус двигателя (U577-550-007)	U577-550-007	1 188.97
8	Клавиша декоративная (U577-550-008)	U577-550-008	112.93
9	Винт M3x10 PH1 (потай) #F (UM01-000-116)	UM01-000-116	103.05
10	Статор D58.5x40 (U577-550-010)	U577-550-010	1 037.56
12	Винт M3x10 PH1 #F (UM01-000-073)	UM01-000-073	103.05
13	Щетка графитовая (пара) 6х8х15 (U577-550-013-W)	U577-550-013-W	206.56
14	Щеткодержатель (U577-550-014)	U577-550-014	100
16	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
17	Винт M4х50 РН2 (UM01-000-129)	UM01-000-129	-
18	Ротор D35x40 (U577-550-018)	U577-550-018	2 816.26
19	Подшипник шариковый 698-2Z (19х8х6) CHFZ (U009-698-RS0)	U009-698-RS0	189.16
20	Защита статора (U577-550-020)	U577-550-020	-
21	Промщит (U577-550-021)	U577-550-021	333.26
22	Пружина (U577-550-022)	U577-550-022	-
23	Полумуфта кулачковая (задняя) (U577-550-023)	U577-550-023	351.17
25	Шпиндель (U577-550-025)	U577-550-025	215.56
26	Шарик стальной (U354-570-004)	U354-570-004	102
27	Фиксатор шарика (U577-550-027)	U577-550-027	-
28	Подшипник игольчатый HK1210 (16х12х10) (U010-121-000)	U010-121-000	206.1
29	Ремешок (U577-550-029)	U577-550-029	-
30	Саморез 4x16 (UM02-000-024)	UM02-000-024	103.05
31	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
32	Воротник шнура #F (U098-004-001)	U098-004-001	103.05
33	Прижим шнура (U451-550-008)	U451-550-008	-
34	Подшипник игольчатый HK0609 (10x6x9) (U010-060-900)	U010-060-900	135.56
35	Подшипник аксиальный AXK0614 (14х6х5 ) n/n (U012-061-405)	U012-061-405	319.26
36	Шестерня ведомая (U577-550-036)	U577-550-036	538.92
37	Втулка (U577-550-037)	U577-550-037	-
38	Шайба D6 (UM04-000-004)	UM04-000-004	103.05
39	Корпус редуктора (U577-550-039)	U577-550-039	792.66
40	Сальник D16хd11х3 (U577-550-040)	U577-550-040	-
42	Шарик стальной D4 (U261-960-011)	U261-960-011	104.04
43	Основание регулятора (U577-550-043)	U577-550-043	594.49
44	Шарик стальной D5 (U201-850-020)	U201-850-020	104.04
45	Кольцо уплотнительное D40,5 d34 h3,3 (U577-550-045)	U577-550-045	-
46	Втулка регулятора (U577-550-046)	U577-550-046	-
47	Кольцо уплотнительное D33 d24 h4,5 (U577-550-047)	U577-550-047	-
48	Наконечник (U577-550-048)	U577-550-048	-
49	Держатель бит (U577-550-049)	U577-550-049	342.28
50	Полумуфта кулачковая (передняя) (U577-550-050)	U577-550-050	306.26
