Инструмент [ЗТБ-250]

Схема сборки и запчасти Инструмент [ЗТБ-250]

№	Наименование	Артикул	Цена
1	Саморез 5х31 РН2	UM02-000-138	102
2	Винт M5x23 PH2 #F	UM01-000-043	103.05
3	Корпус муфты сцепления	U590-250-003	336.28
4	Гайка M5 (квадрат) #F	UM05-002-003	103.05
5	Чашка сцепления	U590-250-005	756.63
6	Муфта сцепления в сборе	U590-250-006	798.13
8	Кожух пластиковый	U590-250-008	2 161.76
9	Рукоятка стартера	U590-250-009	102
11С	Пружина спиральная в сборе D72xh5.5	U590-250-011C	223.47
13	Шнур стартера L=1050 mm	U590-250-013	63.85
14	Шкив стартера	U590-250-014	127.7
15	Пластина прижимная шкива стартера	U590-250-015	-
16	Саморез 4x15 PH2	UM02-000-022	103.05
17	Втулка металлическая	U590-250-017	-
18	Шайба D10	UM04-000-006	103.05
19	Маховик	U590-250-019	1 261.04
20	Винт M6x24 Т30 #F	UM01-000-108	103.05
21	Картер двигателя	U590-250-021	2 425.05
22	Подшипник шариковый 6001-2Z (28х12х8) CHFZ	U009-600-1RS	309.15
23	Сальник D28хd12х7 TC (манжета с пыльником)	U590-250-023	63.85
24	Подшипник шариковый 6201 открытый (32х12х10) C&U	U009-620-100	370.33
25	Вал коленчатый одноопорный	U590-250-025	1 117.37
26	Прокладка картера паронитовая	U590-250-026	159.63
27	Крышка картера	U590-250-027	-
28	Винт M5x19 T20 #F	UM01-000-038	103.05
29	Саморез 5x18 PH2 #F	UM02-000-087	103.05
30	Кожух задний ДВС	U590-250-030	795.43
31	Шатун	U590-250-031	840.68
32	Кольцо стопорное поршневого пальца	U590-250-032	63.85
33	Палец поршневой D8х27	U590-250-033	102
34	Поршень D33,3 H30,5	U590-250-034	943.62
35	Кольцо поршневое D34,5 d32 h1,17	U590-250-035	214.1
36	Прокладка цилиндра паронитовая	U590-250-036	102
37	Магнето H=38 h=39 d=39 L=135	U590-250-037	1 442.72
38	Винт M5x25 Т20 #F	UM01-000-044	103.05
40	Винт M6х59 Н5 (цилиндр)	UM01-000-201	-
41	Пластина прижимная глушителя	U590-250-041	-
42.1	Глушитель	U590-250-421	861.97
42.2	Сетка искрогасителя	U590-250-422	-
42.3	Крышка выхлопного отверстия	U590-250-423	-
42.4	Саморез 4x10 PH2	UM02-000-093	103.05
42С	Глушителя в сборе	U590-250-042C	846.02
43	Экран-прокладка глушителя (поранит армированный)	U590-250-043	102
44	Цилиндр	U590-250-044	2 627.15
45	Свеча зажигания L7RTC	U590-251-045	382.92
46	Экран-прокладка паронитовая впускного окна цилиндра	U590-250-046	-
47	Болт M5х72	UM03-000-037	-
48	Термоизолятор карбюратора	U590-250-048	-
49	Экран-прокладка карбюратора (паронит армированный)	U590-250-049	127.7
50	Карбюратор KERUIDI в сборе	U590-250-050	3 562.41
51	Втулка металлическая	U590-250-051	-
52	Корпус воздушного фильтра	U590-250-052	795.43
53	Заслонка воздушная	U590-250-053	-
55	Пружина сжатия коническая	U590-250-055	-
56	Шайба D5 #F	UM04-000-003	103.05
57	Шайба-гровер D8 #F	UM04-002-007	103.05
58	Гайка M5	UM05-000-005	103.05
59	Элемент фильтрующий кольцо ППУ	U590-250-059	102
60	Крышка воздушного фильтра	U590-250-060	397.72
62	Проставка резиновая	U590-250-062	-
63	Бензобак	U590-250-063	795.43
64	Фильтр топливный	U590-350-006	991.21
65	Топливопровод D5хd2.5хL100 прозрачный	U590-350-004	165.73
66	Заглушка уплотнительная трубок топливопровода	U590-250-066	-
67	Топливопровод D5хd2.5хL100 прозрачный	U590-350-003	165.73
68	Крышка топливного бака в сборе	U590-250-068	191.55
69	Рукоятка правая часть	U590-250-071	-
71	Клавиша акселератора	U590-250-072	206.1
72	Пружина кручения клавиши акселератора	U590-250-073	206.1
73	Рычаг блокиратора	U590-250-074	103.05
74	Блокиратор клавиши акселератора	U590-250-075	103.05
75	Саморез 4x11 PH2	UM02-000-017	103.05
76	Выключатель FB3-6 5E4 6(4) A250V	U210-110-010	206.1
77	Рукоятка левая часть	U590-250-078	-
79	Саморез 3x12 PH1	UM02-000-005	103.05
80	Винт M5x11 PH2 #F	UM01-000-064	103.05
84C	Трос акселератора в сборе	U590-250-085C	1 442.72
85	Шайба-гровер D6	UM04-001-004	103.05
86	Шайба D6	UM04-000-004	103.05
87	Шайба-гровер D5	UM04-001-003	103.05
89	Саморез 5х15PH2	UM02-000-139	-
90	Втулка-амортизатор	U590-350-086	-
91	Вал	U590-350-093	702.34
94	Штанга верхняя в сборе	U590-350-092C	2 075.12
95	Шайба D22 d12h0,8	UM04-002-024	-
96	Кольцо стопорное D7 #F	UM06-000-006	103.05
97	Втулка металлическая	U590-350-095	-
99	Винт-барашек M6x18 #F	UM01-000-049	103.05
100	Втулка металлическая	U590-350-108	-
101	Гайка M6	UM05-000-003	138.4
102	Болт M6х40	UM03-000-036	-
103	Муфта соединительная	U590-350-101	640.52
104	Рычаг фиксатора	U590-350-104	-
105	Пружина	U451-100-011	-
106	Ось стальная	U590-350-106	-
107	Кольцо стопорное D2 #F	UM06-000-001	103.05
108	Барашек пластиковый	U451-100-094	-
109С	Муфта соединительная в сборе	U590-350-098C	798.13
111	Вал гибкий L=655mm	U590-251-111	1 146.38
112С	Штанга изогнутая в сборе	U590-251-112C	3 068.52
122	Основа катушки	U590-251-122	309.15
123	Втулка пластиковая	U590-251-123	-
124	Пружина катушки	U451-100-025	102
125	Катушка триммера	U590-251-125	-
127	Фиксатор катушки	U451-120-052	-
128	Болт M6х17	U451-100-272	-
129	Шайба	U451-120-083	-
130С	Фиксатор катушки в сборе	U590-251-130C	103.05
131	Болт M6x49	UM03-000-012	103.05
132	Гайка M6 (автогровер)	UM05-001-004	103.05
133	Кожух пластиковый	U590-251-133	925.83
134	Нож лески	U451-120-041	206.1
135	Винт M5x20 РН2 #F	UM01-000-040	103.05
136	Гайка M5 (автогровер)	UM05-001-001	103.05
141	Ручка D-образная	U590-251-141	-
145	Болт M6х70	UM03-000-028	-
149С	Катушка для триммера в сборе без фиксатора	U590-251-149-C	830.06

Инструмент [ЗТБ-250]

Схема сборки и запчасти Инструмент [ЗТБ-250]

Похожие товары

Инструмент [ЗСШ-550]

Инструмент [ЗСШ-730]

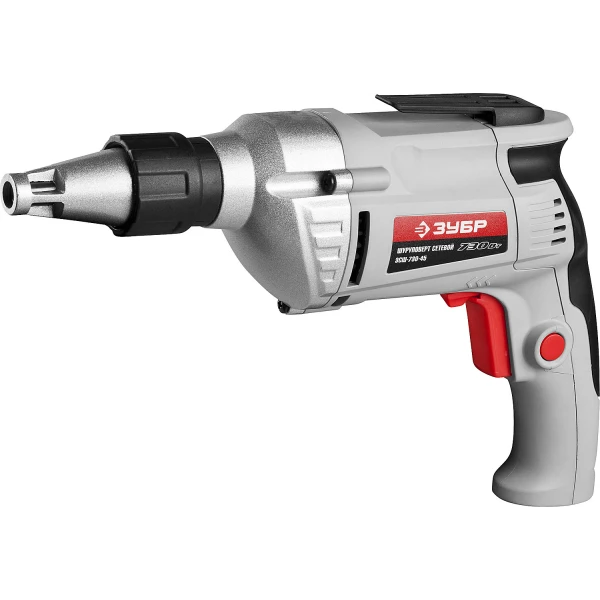

Инструмент [ЗСШ-730-45]
