Инструмент [ЗТЭ-23-280]

Схема сборки и запчасти Инструмент [ЗТЭ-23-280]

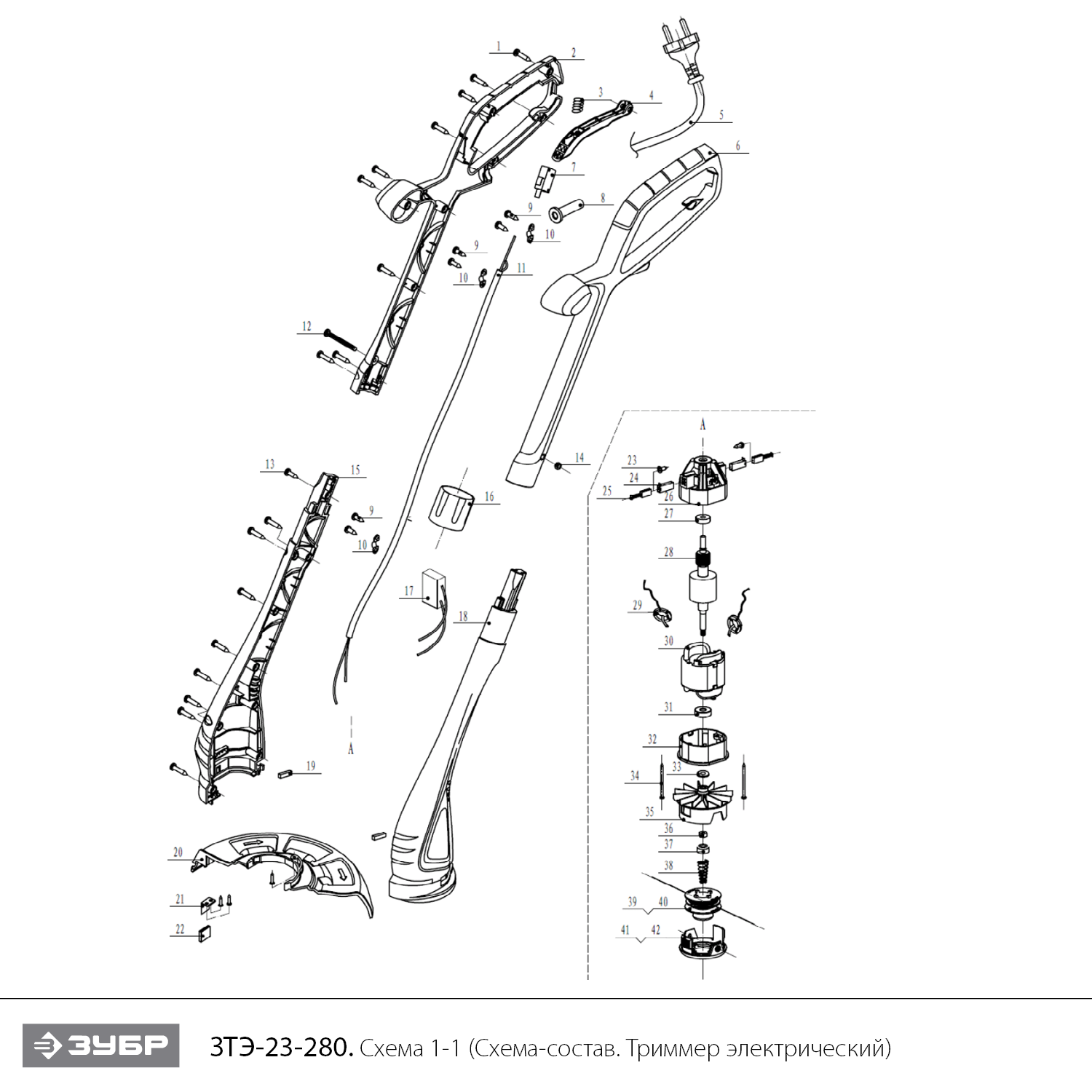

Инструмент [ЗТЭ-23-280] - разборная схема

№	Наименование	Артикул	Цена
1	Саморез	N000-024-813	-
2	Ручка правая	N000-024-814	-
3	Пружина переключателя	N000-024-815	-
4	Клавиша выключателя	N000-024-816	-
5	Шнур сетевой 2x0.75 mm2 L=35 см	V000-006-360	-
6	Ручка левая часть	N000-024-817	-
7	Микровыключатель TUV HT1005-1106	V000-003-345	313.98
8	Воротник шнура	N000-024-818	-
9	Саморез ST4x10	N000-018-718	-
10	Зажим	N000-024-819	-
11	Кабель внутренний L=0.8 м	V000-006-649	-
12	Винт M4x30	N000-022-355	-
13	Саморез ST4x12	N000-018-021	-
14	Гайка M4	N000-022-372	-
15	Корпус правая часть	N000-024-820	-
16	Зажим	N000-024-821	-
17	Конденсатор 0.22uF	V000-007-552	101.03
18	Корпус левая часть	N000-024-822	-
19	Вставка	N000-024-823	-
20	Кожух защитный	N000-024-824	777.12
21	Лезвие	N000-024-825	-
22	Защита лезвия	N000-024-826	-
23	Саморез ST3х10	N000-022-900	-
24	Щеткодержатель	N000-024-827	154.54
25	Щетка графитовая (пара) 5х8х16	N000-024-828	186.43
26	Кронштейн двигателя задний	N000-024-829	-
27	Подшипник шариковый 607 RS (19х7х6)	U009-607-RS0	303.09
28	Ротор КД	N000-024-830	707.22
29	Кольцо индукционное	N000-024-831	-
30	Статор КД	N000-024-832	947.84
31	Подшипник шариковый 608-2RS (22х8х7) CNBALL	U009-608-RS0	323.83
32	Кронштейн двигателя передний	N000-024-833	-
33	Шайба D14xd8x0.8	N000-024-834	-
34	Саморез ST4x45	N000-018-360	-
35	Корпус катушки	N000-024-835	-
36	Гайка М6	N000-017-188	-
37	Прокладка резиновая	N000-024-836	-
38	Пружина коническая D15хd10хh23	N000-024-848	100
39	Катушка триммера	N000-024-849	169.07
40	Леска D1.2 6м	N000-024-839	-
41	Крышка катушки	N000-024-850	195.75
42	Заклепка D5x5	N000-024-841	-
