Инструмент [ЗТЭ-250]

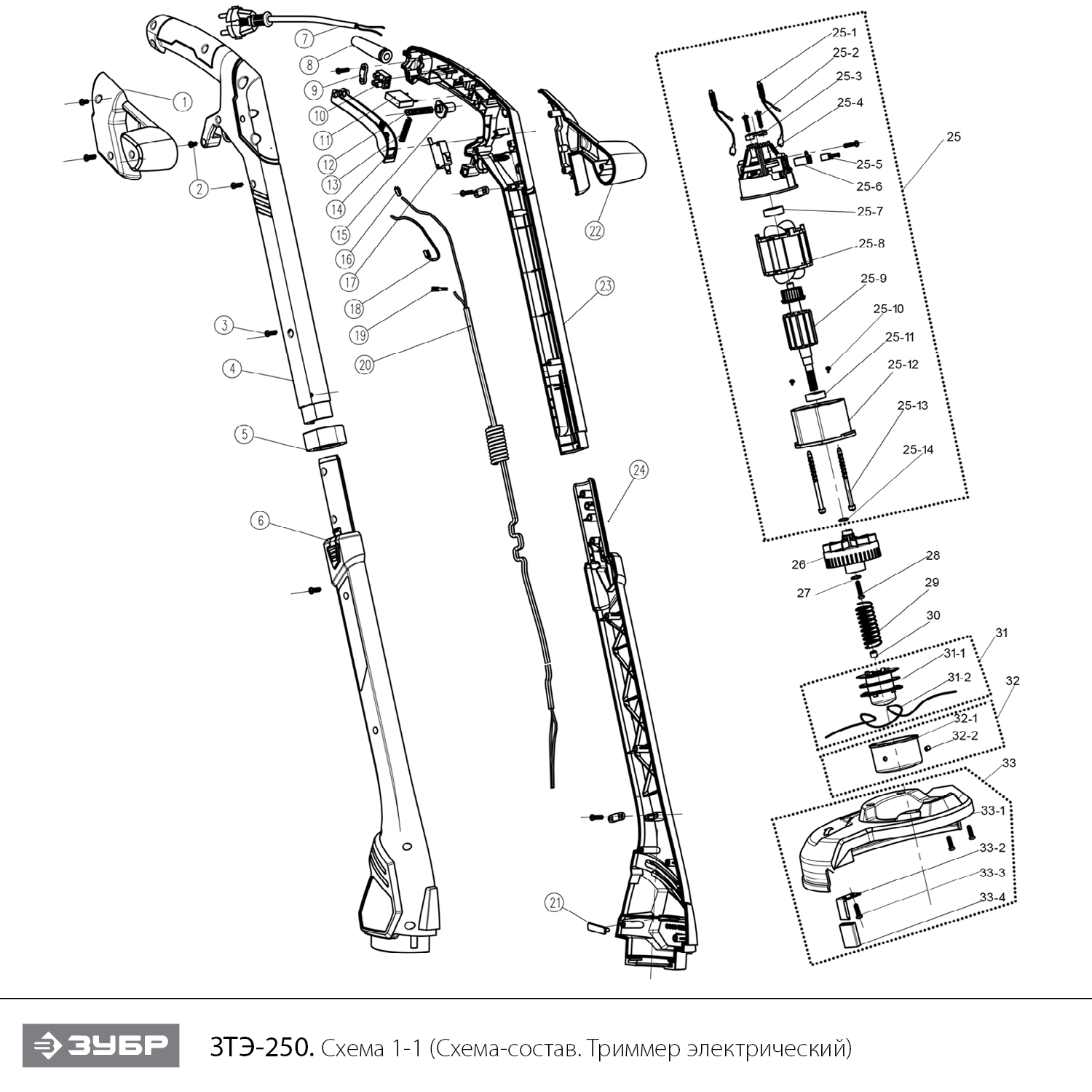

Схема сборки и запчасти Инструмент [ЗТЭ-250]

№	Наименование	Артикул	Цена
1	Рукоятка дополнительная правая часть (N000-007-655)	N000-007-655	-
2	Саморез d3x14 (N000-007-656)	N000-007-656	-
3	Саморез d4x14 (N000-007-657)	N000-007-657	-
4	Рукоятка правая часть (N000-007-658)	N000-007-658	-
5	Фиксатор (N000-007-659)	N000-007-659	-
6	Корпус правая часть (N000-007-660)	N000-007-660	-
7	Шнур сетевой (V000-000-643)	V000-000-643	-
8	Воротник шнура (N000-007-661)	N000-007-661	-
9	Зажим (N000-007-662)	N000-007-662	-
10	Клемма (V000-000-644)	V000-000-644	-
11	Конденсатор (V000-000-645)	V000-000-645	-
12	Пружина (N000-007-663)	N000-007-663	-
13	Пружина (N000-007-664)	N000-007-664	-
14	Рычаг выключателя (N000-007-665)	N000-007-665	-
15	Кнопка блокировки выключателя (N000-007-666)	N000-007-666	-
16	Клеммный блок (V000-000-646)	V000-000-646	-
17	Выключатель (V000-000-647)	V000-000-647	-
18	Провод соединительный (V000-000-648)	V000-000-648	-
19	Клемма (V000-000-649)	V000-000-649	-
20	Пружина упрочнения (N000-007-667)	N000-007-667	-
21	Элемент демфирующий (N000-007-668)	N000-007-668	-
22	Рукоятка дополнительная правая часть (N000-007-669)	N000-007-669	-
23	Рукоятка левая часть (N000-007-670)	N000-007-670	-
24	Корпус левая часть (N000-007-671)	N000-007-671	-
25	Двигатель в сборе (V000-000-650)	V000-000-650	-
25-1	Провод соединительный (V000-000-651)	V000-000-651	-
25-2	Винт d3x10 (N000-007-672)	N000-007-672	-
25-3	Пластина (N000-007-673)	N000-007-673	-
25-4	Корпус двигателя (N000-007-674)	N000-007-674	-
25-5	Щетка графитовая (пара) 5.1х7.2х12 (N000-007-675)	N000-007-675	-
25-6	Щеткодержатель (N000-007-676)	N000-007-676	-
25-7	Подшипник шариковый 627 (22х7х7) (U009-627-RS0)	U009-627-RS0	103.05
25-8	Статор (N000-007-678)	N000-007-678	-
25-9	Ротор (N000-007-679)	N000-007-679	-
25-10	Шайба (N000-007-680)	N000-007-680	-
25-11	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
25-12	Основание двигателя (N000-007-682)	N000-007-682	-
25-13	Саморез d4x70 (N000-007-683)	N000-007-683	-
25-14	Шайба (N000-007-684)	N000-007-684	-
26	Основание режущей головки (N000-007-685)	N000-007-685	223.47
27	Шайба (N000-007-686)	N000-007-686	-
28	Винт d4x18 (N000-007-687)	N000-007-687	-
29	Пружина D17.5xh67 (N000-007-688)	N000-007-688	102
30	Крышка (N000-007-689)	N000-007-689	-
31	Катушка для триммера в сборе (N000-007-690)	N000-007-690	-
31-1	Катушка триммера (N000-007-691)	N000-007-691	-
31-2	Шнур нейлоновый (N000-007-692)	N000-007-692	-
32	Головка режущая в сборе (N000-007-693)	N000-007-693	-
32-1	Основание режущей головки (N000-007-694)	N000-007-694	-
32-2	Заклепка (N000-007-695)	N000-007-695	-
33	Кожух в сборе защитный (N000-007-696)	N000-007-696	-
33-1	Кожух защитный (N000-007-697)	N000-007-697	-
33-2	Нож (N000-007-698)	N000-007-698	-
33-3	Саморез d4x14 (N000-007-699)	N000-007-699	-
33-4	Крышка ножа (N000-007-700)	N000-007-700	-
