Инструмент [ЗТЭ-450]

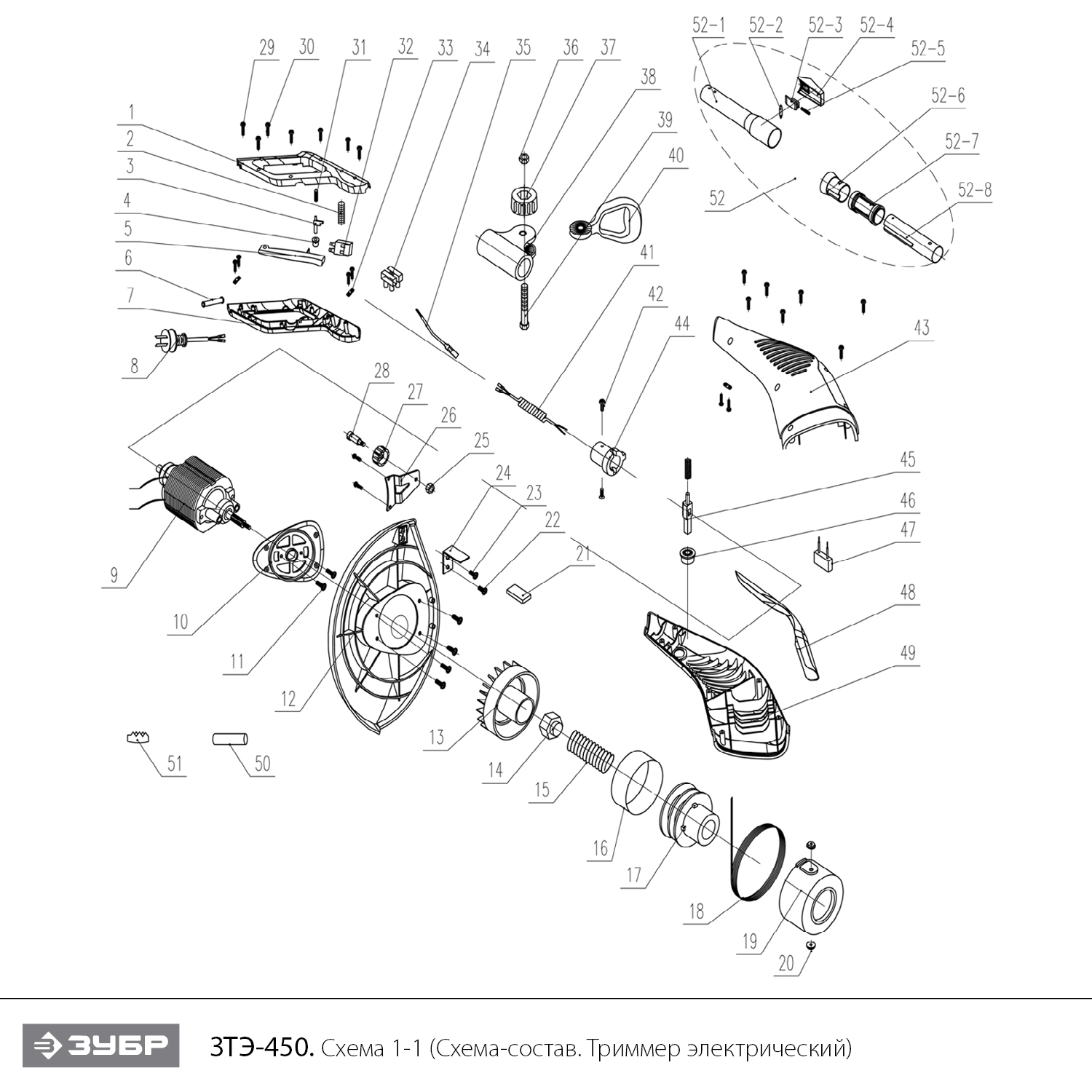

Схема сборки и запчасти Инструмент [ЗТЭ-450]

№	Наименование	Артикул	Цена
1	Рукоятка правая часть (N000-007-732)	N000-007-732	-
2	Пружина (N000-007-733)	N000-007-733	-
3	Штифт фиксирующий (N000-007-734)	N000-007-734	-
4	Кнопка блокировки включения (N000-007-735)	N000-007-735	-
5	Рычаг выключателя (N000-007-736)	N000-007-736	-
6	Воротник шнура (N000-007-737)	N000-007-737	-
7	Рукоятка левая часть (N000-007-738)	N000-007-738	-
8	Шнур сетевой (N000-007-739)	N000-007-739	-
9	Двигатель (V000-000-658)	V000-000-658	4 423.03
10	Пластина (N000-007-740)	N000-007-740	-
11	Винт d4x10 (N000-007-741)	N000-007-741	-
12	Кожух защитный (N000-007-742)	N000-007-742	-
13	Основание режущей головки (N000-007-726)	N000-007-726	255.41
14	Гайка (N000-007-744)	N000-007-744	-
15	Пружина (N000-007-745)	N000-007-745	-
16	Крышка катушки (N000-007-746)	N000-007-746	-
17	Основание катушки (N000-007-747)	N000-007-747	-
18	Шнур нейлоновый (N000-007-748)	N000-007-748	-
19	Крышка режущей головки (N000-007-749)	N000-007-749	191.55
20	Заклепка (N000-007-750)	N000-007-750	-
21	Кожух (N000-007-751)	N000-007-751	-
22	Саморез d4x12 (N000-007-752)	N000-007-752	-
23	Саморез d4x8 (N000-007-753)	N000-007-753	-
24	Нож-отсекатель (N000-007-754)	N000-007-754	-
25	Гайка (N000-007-755)	N000-007-755	-
26	Пластина ограничителя (N000-007-756)	N000-007-756	-
27	Колесо ограничителя (N000-007-757)	N000-007-757	-
28	Ось (N000-007-758)	N000-007-758	-
29	Саморез d3x12 (N000-007-759)	N000-007-759	-
30	Саморез d4x14 (N000-007-760)	N000-007-760	-
31	Пружина (N000-007-761)	N000-007-761	-
32	Микровыключатель (V000-000-659)	V000-000-659	-
33	Прижим шнура (N000-007-762)	N000-007-762	-
34	Клемма (V000-000-660)	V000-000-660	-
35	Провод соединительный (V000-000-661)	V000-000-661	-
36	Гайка (N000-007-763)	N000-007-763	-
37	Прижим рукоятки (N000-007-764)	N000-007-764	-
38	Основание рукоятки (N000-007-765)	N000-007-765	-
39	Винт рукоятки (N000-007-766)	N000-007-766	-
40	Рукоять боковая (N000-007-767)	N000-007-767	-
41	Провод соединительный (V000-000-662)	V000-000-662	-
42	Саморез d4x6 (N000-007-768)	N000-007-768	-
43	Корпус правая половина (N000-007-769)	N000-007-769	-
44	Кольцо поворота (N000-007-770)	N000-007-770	-
45	Вал поворота (N000-007-771)	N000-007-771	-
46	Кнопка регулировки поворота (N000-007-772)	N000-007-772	-
47	Конденсатор (V000-000-663)	V000-000-663	-
48	Накладка (N000-007-773)	N000-007-773	-
49	Корпус левая половина (N000-007-774)	N000-007-774	-
50	Трубка термоусадочная D3 L15 (N000-007-775)	N000-007-775	102
51	Клеммный блок (N000-007-776)	N000-007-776	-
52	Механизм телескопический (N000-007-777)	N000-007-777	1 002.83
52-1	Труба соединительная (N000-007-778)	N000-007-778	-
52-2	Защелка (N000-007-779)	N000-007-779	-
52-3	Пластинка фиксирующая (N000-007-780)	N000-007-780	-
52-4	Пружина (N000-007-781)	N000-007-781	-
52-5	Кнопка (N000-007-782)	N000-007-782	-
52-6	Кольцо уплотнительное (N000-007-783)	N000-007-783	-
52-7	Накладка (N000-007-784)	N000-007-784	-
52-8	Труба соединительная (N000-007-785)	N000-007-785	-

Инструмент [ЗТЭ-450]

Схема сборки и запчасти Инструмент [ЗТЭ-450]
