Инструмент [ЗТЭ-550]

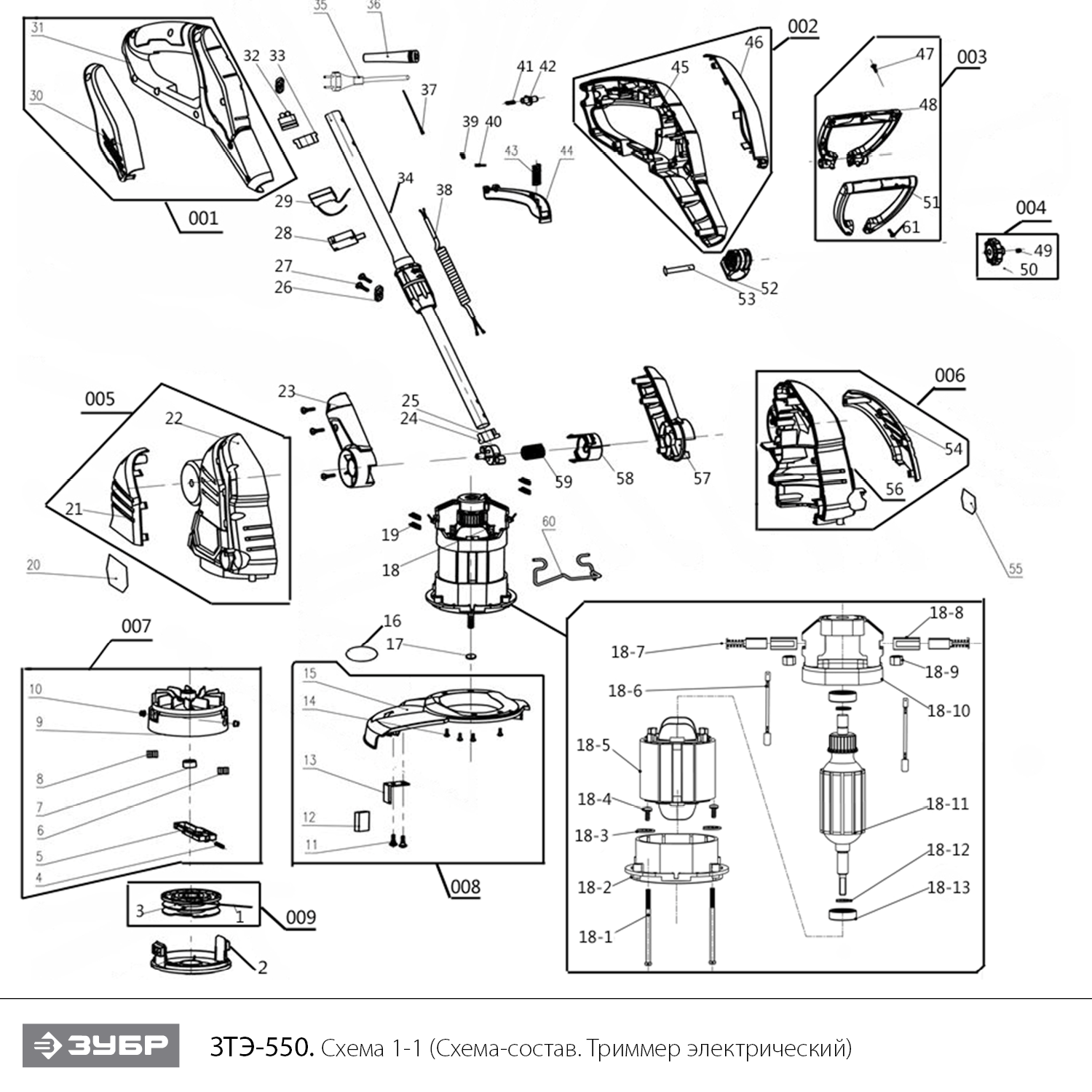

Схема сборки и запчасти Инструмент [ЗТЭ-550]

№	Наименование	Артикул	Цена
001	Рукоятка правая часть в сборе (N000-007-828)	N000-007-828	-
1	Шнур нейлоновый (N000-007-787)	N000-007-787	-
2	Крышка режущей головки (N000-007-789)	N000-007-789	191.55
002	Рукоятка левая часть в сборе (N000-007-840)	N000-007-840	-
003	Рукоятка в сборе вспомогательная (N000-007-843)	N000-007-843	-
3	Основание катушки (N000-007-788)	N000-007-788	-
004	Рычаг в сборе (N000-007-848)	N000-007-848	-
4	Пружина (N000-007-791)	N000-007-791	-
005	Корпус правая часть в сборе (N000-007-820)	N000-007-820	-
5	Пластина (N000-007-792)	N000-007-792	-
006	Корпус левая часть в сборе (N000-007-853)	N000-007-853	-
6	Шайба (N000-007-793)	N000-007-793	-
007	Головка режущая в сборе (N000-007-790)	N000-007-790	-
7	Крышка (N000-007-794)	N000-007-794	-
008	Крышка защитная (N000-007-798)	N000-007-798	-
8	Шайба (N000-007-795)	N000-007-795	-
9	Корпус катушки (N000-007-796)	N000-007-796	-
009	Катушка для триммера в сборе (N000-007-786)	N000-007-786	-
10	Заклепка (N000-007-797)	N000-007-797	-
11	Саморез d4x8 (N000-007-753)	N000-007-753	-
12	Кожух (N000-007-751)	N000-007-751	-
13	Нож-отсекатель (N000-007-754)	N000-007-754	-
14	Саморез d4x12 (N000-007-752)	N000-007-752	-
15	Кожух защитный (N000-007-803)	N000-007-803	-
16	Накладка (N000-007-804)	N000-007-804	-
17	Шайба (N000-007-805)	N000-007-805	-
18	Двигатель в сборе (V000-000-664)	V000-000-664	-
18-1	Винт d4x65 (N000-007-806)	N000-007-806	-
18-2	Опора двигателя передняя (N000-007-807)	N000-007-807	-
18-3	Шайба (N000-007-808)	N000-007-808	-
18-4	Саморез d3x8 (N000-007-809)	N000-007-809	-
18-5	Статор (N000-007-810)	N000-007-810	-
18-6	Индуктивность (V000-000-665)	V000-000-665	-
18-7	Щетка графитовая (пара) 7х10.5х15 (N000-007-811)	N000-007-811	-
18-8	Крышка щетки (N000-007-812)	N000-007-812	-
18-9	Гайка (N000-007-813)	N000-007-813	-
18-10	Опора двигателя задняя (N000-007-814)	N000-007-814	-
18-11	Ротор (N000-007-815)	N000-007-815	-
18-12	Упор (N000-007-816)	N000-007-816	-
18-13	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
19	Штифт (N000-007-818)	N000-007-818	-
20	Табличка информационная (N000-007-819)	N000-007-819	-
21	Накладка правой части корпуса (N000-007-821)	N000-007-821	-
22	Корпус правая часть (N000-007-822)	N000-007-822	-
23	Крепление головки правая часть (N000-007-823)	N000-007-823	-
24	Зажим (N000-007-824)	N000-007-824	-
25	Колпак трубы нижний (N000-007-825)	N000-007-825	-
26	Зажим шнура (N000-007-826)	N000-007-826	-
27	Саморез d4x14 (N000-007-760)	N000-007-760	-
28	Выключатель (V000-000-666)	V000-000-666	-
29	Конденсатор (V000-000-667)	V000-000-667	-
30	Накладка декоративная правая (N000-007-829)	N000-007-829	-
31	Рукоятка правая часть (N000-007-830)	N000-007-830	-
32	Разъем (N000-007-831)	N000-007-831	-
33	Колпак трубы верхний (N000-007-832)	N000-007-832	-
34	Труба соединительная в сборе (N000-007-833)	N000-007-833	-
35	Шнур сетевой (V000-000-668)	V000-000-668	-
36	Воротник шнура (N000-007-834)	N000-007-834	-
37	Провод соединительный (V000-000-669)	V000-000-669	-
38	Провод соединительный витой (N000-007-835)	N000-007-835	420.34
41	Пружина блокировки включения (N000-007-836)	N000-007-836	-
42	Кнопка блокировки включения (N000-007-837)	N000-007-837	-
43	Пружина выключателя (N000-007-838)	N000-007-838	-
44	Рычаг выключателя (N000-007-839)	N000-007-839	-
45	Рукоятка левая часть (N000-007-841)	N000-007-841	-
46	Накладка декоративная левая (N000-007-842)	N000-007-842	-
47	Винт d3x14 (N000-007-844)	N000-007-844	-
48	Рукоятка вспомогательная нижняя часть (N000-007-845)	N000-007-845	-
49	Гайка (N000-007-849)	N000-007-849	-
50	Рычаг (N000-007-850)	N000-007-850	-
51	Рукоятка вспомогательная верхняя часть (N000-007-846)	N000-007-846	-
52	Основание рукоятки (N000-007-851)	N000-007-851	-
53	Винт d6x90 (N000-007-852)	N000-007-852	-
54	Накладка левой части корпуса (N000-007-854)	N000-007-854	-
55	Табличка информационная (N000-007-856)	N000-007-856	-
56	Корпус левая часть (N000-007-855)	N000-007-855	-
57	Накладка трубы левая (N000-007-857)	N000-007-857	-
58	Кнопка регулировки наклона (N000-007-858)	N000-007-858	-
59	Пружина кнопки регулировки (N000-007-859)	N000-007-859	-
60	Рама защитная (N000-007-860)	N000-007-860	-
61	Винт d3x10 (N000-007-847)	N000-007-847	-
