Инструмент [ЗУШМ-125-800]

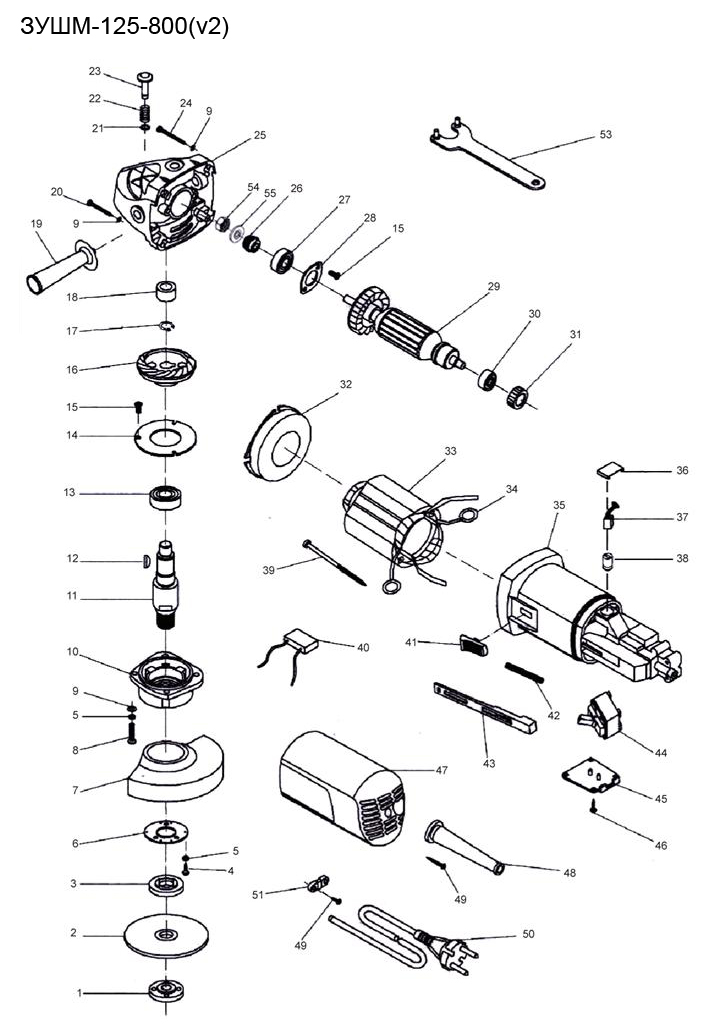

Схема сборки и запчасти Инструмент [ЗУШМ-125-800]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D16 Ls17.5 (U353-001-617)	U353-001-617	103.05
4	Винт M4x12 (UM01-000-015)	UM01-000-015	103.05
5	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
6	Шайба кожуха (U253-950-011)	U253-950-011	103.05
7	Кожух диска D125 (U253-950-010)	U253-950-010	206.1
8	Винт M4x16 PH2 #F (UM01-000-021)	UM01-000-021	103.05
9	Шайба D4 (UM04-000-002)	UM04-000-002	103.05
10	Крышка корпуса редуктора (U253-950-004)	U253-950-004	206.1
11	Шпиндель D10 (U253-950-008)	U253-950-008	140.46
12	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
13	Подшипник шариковый 6201-2RS (32х12х10) n/n (U009-620-1RS)	U009-620-1RS	206.1
14	Фиксатор подшипника шпинделя (U253-950-002)	U253-950-002	103.05
15	Винт M4x10 PH2 (UM01-000-011)	UM01-000-011	104.04
16	Шестерня ведомая D47хZ37 (U503-600-016)	U503-600-016	376.71
17	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
18	Подшипник игольчатый HK0808 (12х8х8) (U010-080-800)	U010-080-800	257.63
19	Ручка боковая дополнительная (U503-600-019)	U503-600-019	206.1
20	Саморез 4x27 PH2 (UM02-000-072)	UM02-000-072	103.05
21	Кольцо стопорное D4 #F (UM06-000-010)	UM06-000-010	103.05
22	Пружина стопора D8xh19 (U253-950-018)	U253-950-018	103.05
23	Штифт блокировки (U253-950-017)	U253-950-017	103.05
24	Саморез 4х30 PH2 (UM02-000-129)	UM02-000-129	-
25	Корпус редуктора (U253-950-020)	U253-950-020	721.36
26	Шестерня ведущая D19x11,58mm, Z=12 (U503-720-024)	U503-720-024	286.84
27	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
28	Фиксатор подшипника ротора (U253-120-028)	U253-120-028	103.05
29	Ротор под шлиц #Fu (U253-850-029-S)	U253-850-029-S	1 442.72
30	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
31	Втулка подшипника 608 резиновая (U353-110-031)	U353-110-031	115.6
32	Защита статора (U253-850-032)	U253-850-032	103.05
33	Статор (U253-850-034)	U253-850-034	927.47
34	Кольцо щеткодержателя (U203-850-036)	U203-850-036	103.05
35	Корпус двигателя (U253-850-035-2)	U253-850-035-2	309.15
36	Крышка щеткодержателя 14.5x19 (U253-850-040)	U253-850-040	103.05
37	Щетка графитовая (пара) 5х8х11 (U352-850-028-W)	U352-850-028-W	202.06
38	Щеткодержатель (U253-850-046)	U253-850-046	101.03
39	Саморез 4x68 PH2 #F (UM02-000-047)	UM02-000-047	103.05
40	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
41	Кнопка выключателя (U253-850-047-2)	U253-850-047-2	103.05
42	Пружина тяги D6xh46 (U253-850-049)	U253-850-049	103.05
43	Тяга выключателя (U253-850-048-2)	U253-850-048-2	103.05
44	Выключатель DKP4-11 4(4)250V~5E4 (U253-850-039)	U253-850-039	558.69
45	Крышка выключателя (U253-850-038)	U253-850-038	103.05
46	Саморез 4x12 PH2 (UM02-000-018)	UM02-000-018	103.05
47	Крышка корпуса статора 2-я модификация (U253-850-050-2)	U253-850-050-2	206.1
48	Воротник шнура (U098-001-001)	U098-001-001	103.05
49	Саморез 4x18 PH2 (UM02-000-027)	UM02-000-027	103.05
50	Шнур сетевой резиновый 2х0.75мм 2м (U099-004-005)	U099-004-005	206.1
51	Прижим шнура (U253-235-055)	U253-235-055	103.05
54	Гайка M6 #F (UM05-004-001)	UM05-004-001	103.05
55	Шайба-гровер D6 (UM04-001-004)	UM04-001-004	103.05
