Инструмент [ЗУШМ-125-800_z01]

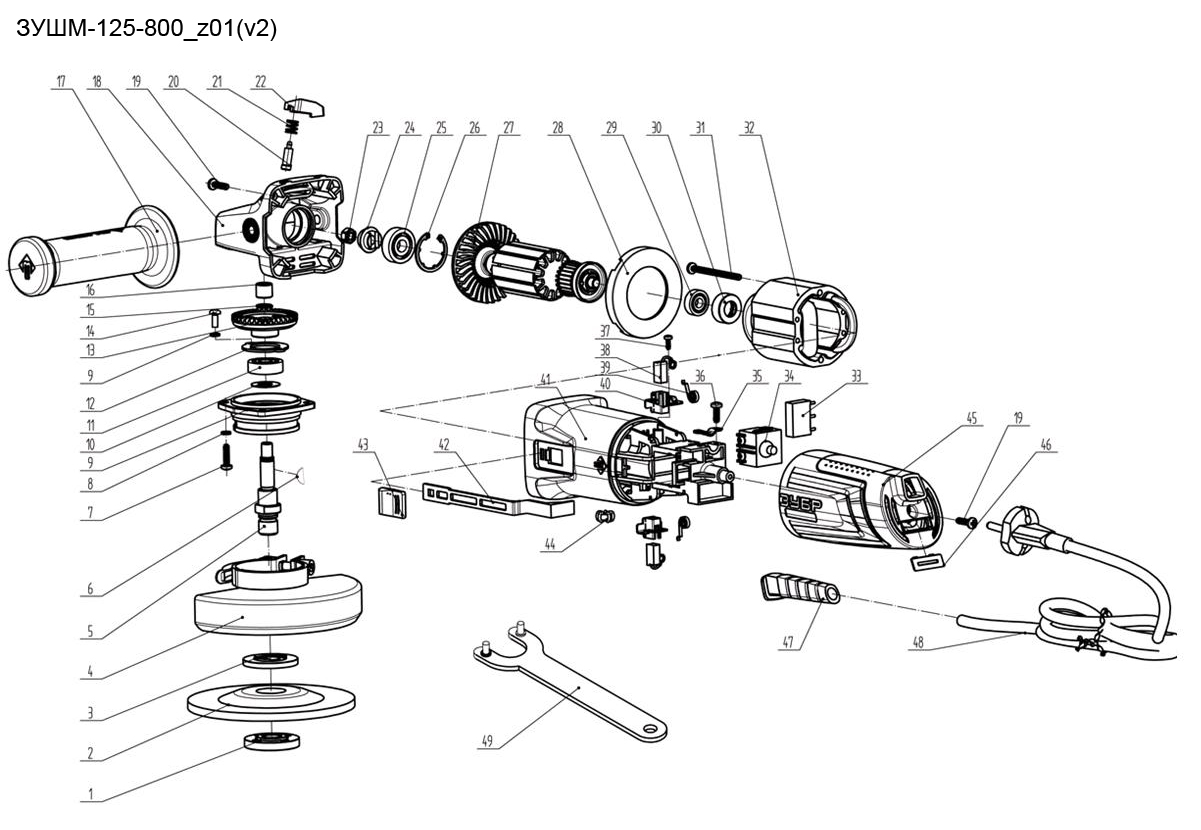

Схема сборки и запчасти Инструмент [ЗУШМ-125-800_z01]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D14 Ls17.5 (U353-001-416)	U353-001-416	103.05
4	Кожух диска (U503-951-004)	U503-951-004	175.6
5	Шпиндель М14хL69,4xh17 (U503-951-005)	U503-951-005	180.15
6	Шпонка сегментная 3х10 (U353-110-006)	U353-110-006	103.05
7	Винт M4x16 PH2 #F (UM01-000-021)	UM01-000-021	103.05
8	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
9	Крышка корпуса редуктора (U503-951-009)	U503-951-009	515.25
10	Шайба D22,5 d10 h0,4 (U503-951-010)	U503-951-010	102
11	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
12	Фиксатор подшипника шпинделя (U503-951-012)	U503-951-012	102
13	Шестерня ведомая D49 Z37 (U503-720-013)	U503-720-013	422.44
14	Винт M4x12 (UM01-000-015)	UM01-000-015	103.05
15	Кольцо стопорное разжимное D9 #F (UM06-001-003)	UM06-001-003	103.05
16	Втулка D12хd8х10 (U503-951-016)	U503-951-016	127.7
17	Ручка боковая дополнительная (U503-600-019)	U503-600-019	206.1
18	Корпус редуктора (V. 3) (U503-951-018-3)	U503-951-018-3	604.01
18	Корпус редуктора (V. 2) 84x74x74 (U503-951-018-2)	U503-951-018-2	590.6
19	Саморез 4x23 PH2 #F (UM02-000-034)	UM02-000-034	-
20	Стопор (U503-951-020)	U503-951-020	102
20+22	Штифт блокировки вала с кнопкой в сборе D7x25,6мм (V.3) (N000-019-888)	N000-019-888	184.27
21	Пружина стопора D9xh13 (U503-140-023)	U503-140-023	103.05
22	Кнопка стопора (U503-951-022)	U503-951-022	127.7
23	Гайка M6 (автогровер) (UM05-001-004)	UM05-001-004	103.05
24	Шестерня ведущая D19x11,58mm, Z=12 (U503-720-024)	U503-720-024	286.84
25	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
26	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
27	Ротор под шлиц (U503-801-027)	U503-801-027	1 720.96
28	Диффузор (U503-951-028)	U503-951-028	102
29	Подшипник шариковый 607 RS (19х7х6) (U009-607-RS0)	U009-607-RS0	309.15
30	Втулка подшипника 607 резиновая (U253-600-029)	U253-600-029	103.05
31	Саморез 4х55 PH2 (UM02-000-130)	UM02-000-130	-
32	Статор КДС D62х42х53 (U503-801-032-2)	U503-801-032-2	1 390.35
32	Статор КДС D62х42х53 (U503-801-032)	U503-801-032	1 030.52
33	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
34	Выключатель SF125 5(5)A 5E4 (V000-003-302)	V000-003-302	356.22
35	Прижим шнура (U253-120-047)	U253-120-047	103.05
36	Саморез 4х14 PH2 (UM02-000-119)	UM02-000-119	-
37	Саморез 3x10 (UM02-000-068)	UM02-000-068	103.05
38	Щетка графитовая (пара) 8х6х16 (U503-951-038-W)	U503-951-038-W	104
40	Щеткодержатель c пружиной шеткодержателя (U503-951-040)	U503-951-040	266.05
41	Корпус двигателя (U503-801-041)	U503-801-041	309.15
42	Тяга выключателя 137 x11x31 (U503-801-042)	U503-801-042	126.48
43	Кнопка выключателя (U503-951-043)	U503-951-043	126.48
44	Катушка индукторная (U503-951-044)	U503-951-044	-
45	Крышка корпуса статора (U503-951-045)	U503-951-045	206.1
46	Вставка (U503-951-046)	U503-951-046	144.12
47	Воротник шнура (U098-004-026)	U098-004-026	103.05
48	Шнур сетевой PVC 2x0,75мм, 3м (U099-004-001-3)	U099-004-001-3	412.2
50	Щеткодержатель (U503-951-050)	U503-951-050	100
