Инструмент [ЗУШМ-180-1800П]

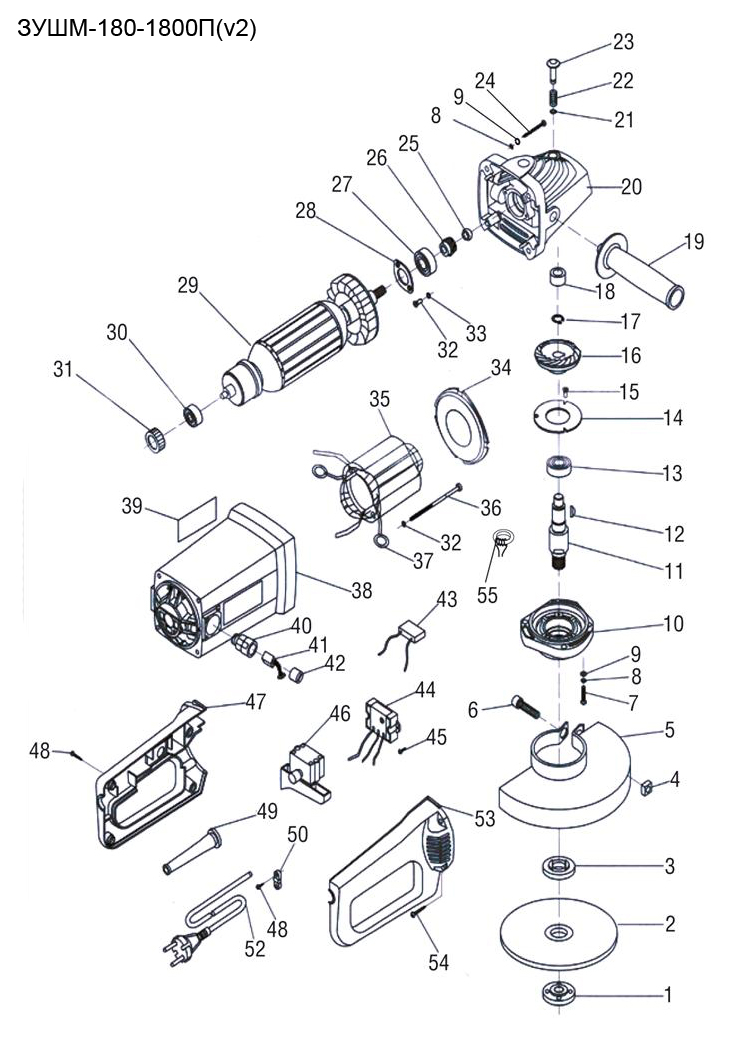

Схема сборки и запчасти Инструмент [ЗУШМ-180-1800П]

№	Наименование	Артикул	Цена
1	Фланец прижимной внешний M14 (U353-115-001)	U353-115-001	111.07
3	Фланец внутренний D16 Ls17.5 (U353-001-617)	U353-001-617	103.05
4	Гайка M6 (квадрат) (UM05-002-001)	UM05-002-001	103.05
5	Кожух диска (U253-120-005)	U253-120-005	206.1
6	Винт M6x30 (UM01-000-050)	UM01-000-050	104.04
7	Винт M5x19 T20 #F (UM01-000-038)	UM01-000-038	103.05
8	Шайба-гровер D5 (UM04-001-003)	UM04-001-003	103.05
9	Шайба D5 #F (UM04-000-003)	UM04-000-003	103.05
10	Крышка корпуса редуктора (U503-210-010)	U503-210-010	309.15
11	Шпиндель D14мм (U503-210-011)	U503-210-011	309.15
12	Шпонка сегментная 13x5x4 (U353-115-006)	U353-115-006	126.48
13	Подшипник шариковый 6202-2RS (35x15x11) n/n (U009-620-2RS)	U009-620-2RS	206.1
14	Фиксатор подшипника шпинделя D42xh2,2 (U253-235-013)	U253-235-013	103.05
15	Винт M4x10 PH2 (UM01-000-011)	UM01-000-011	104.04
16	Шестерня ведомая D65 Z37 (U503-210-016)	U503-210-016	721.36
17	Кольцо разжимное D13 #F (UM06-001-005)	UM06-001-005	103.05
18	Подшипник игольчатый 7941/10 (16х10х10) (U010-794-110)	U010-794-110	206.1
19	Ручка боковая дополнительная (U503-210-019)	U503-210-019	309.15
20	Корпус редуктора (U503-210-020)	U503-210-020	1 236.62
21	Кольцо стопорное D6 #F (UM06-000-005)	UM06-000-005	103.05
22	Пружина стопора (U503-210-022)	U503-210-022	103.05
23	Стопор (U503-210-023)	U503-210-023	206.1
24	Винт M5x28 PH2 (UM01-000-081)	UM01-000-081	103.05
25	Гайка M8 (автогровер) (UM05-001-003)	UM05-001-003	103.05
26	Шестерня ведущая под шлиц D20х15 Z9 (U503-210-026)	U503-210-026	721.36
27	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
28	Фиксатор подшипника (U203-205-027)	U203-205-027	103.05
29	Ротор (U503-180-029)	U503-180-029	2 061.03
30	Подшипник шариковый 629-2Z (26х9х8) OG (U009-629-RS0)	U009-629-RS0	317.22
31	Втулка подшипника 629 резиноваяD30x9 (U253-235-032)	U253-235-032	147.22
32	Винт M4x15 (UM01-000-019)	UM01-000-019	103.05
33	Шайба-гровер D4 (UM04-001-002)	UM04-001-002	103.05
34	Защита статора (U203-205-033)	U203-205-033	103.05
35	Статор (U203-180-035)	U203-180-035	1 442.72
36	Винт M4х83 РН2 (UM01-000-127)	UM01-000-127	-
37	Кольцо щеткодержателя (U103-120-038)	U103-120-038	103.05
38	Корпус двигателя (U503-180-038)	U503-180-038	515.25
40	Гильза щеткодержателя (U203-180-040)	U203-180-040	206.1
41	Щетка графитовая (пара) 6.9х11х15 (U203-180-041-W)	U203-180-041-W	313
42	Крышка щеткодержателя D16x8 (U203-180-042)	U203-180-042	103.05
43	Конденсатор 0,33мкф (U353-115-041)	U353-115-041	103.05
44	Блок плавного пуска AOTE XS-12/D3 12(12)A AC250V (U203-205-044)	U203-205-044	618.31
45	Саморез 4x12 PH2 (UM02-000-018)	UM02-000-018	103.05
46	Выключатель FA4-12/2D 12A 250V (U203-205-043)	U203-205-043	798.13
47	Ручка левая часть (U503-180-047)	U503-180-047	206.1
48	Саморез 4x17 РН2 (UM02-000-026)	UM02-000-026	103.05
49	Воротник шнура #F (U098-002-001)	U098-002-001	103.05
50	Прижим шнура (U253-235-055)	U253-235-055	103.05
52	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
53	Ручка правая часть (U503-180-053)	U503-180-053	206.1
54	Саморез 5х25 РН2 (UM02-000-111)	UM02-000-111	-
55	Катушка индукторная (U253-235-051)	U253-235-051	103.05

Инструмент [ЗУШМ-180-1800П]

Схема сборки и запчасти Инструмент [ЗУШМ-180-1800П]
